VPT87DRV25D 隔离变压器小体积/SMD/5000VAC 隔离

08/13 16:11

9281

724.27 KB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

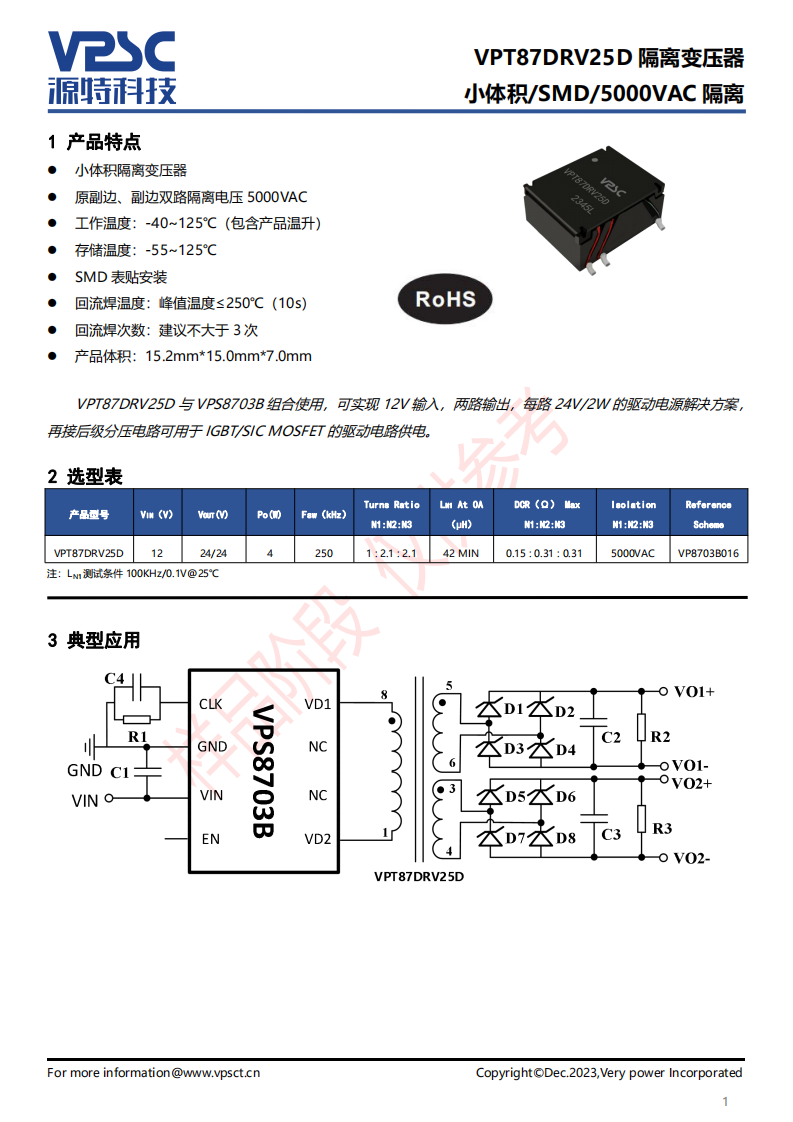

产品特点

小体积隔离变压器

原副边、副边双路隔离电压 5000VAC

工作温度：-40~125℃（包含产品温升）

存储温度：-55~125℃

SMD 表贴安装

回流焊温度：峰值温度≤250℃（10s）

回流焊次数：建议不大于 3 次

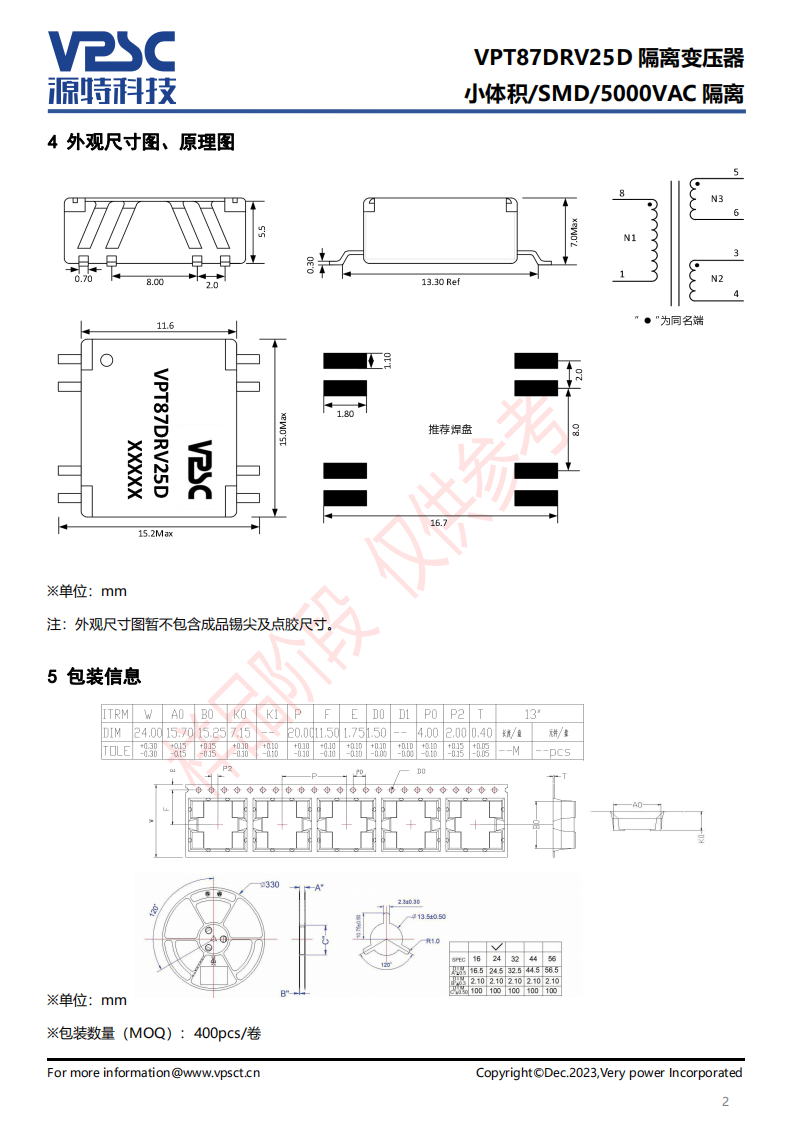

产品体积：15.2mm*15.0mm*7.0mm

VPT87DRV25D 与 VPS8703B 组合使用，可实现 12V 输入，两路输出，每路 24V/2W 的驱动电源解决方案，再接后级分压电路可用于 IGBT/SIC MOSFET 的驱动电路供电。
