VPT87DE-02D 隔离变压器小体积/SMD/6000VDC 隔离

2024/08/13 作者：深圳市汇英同创电子科技有限公司

1227

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

571.03 KB

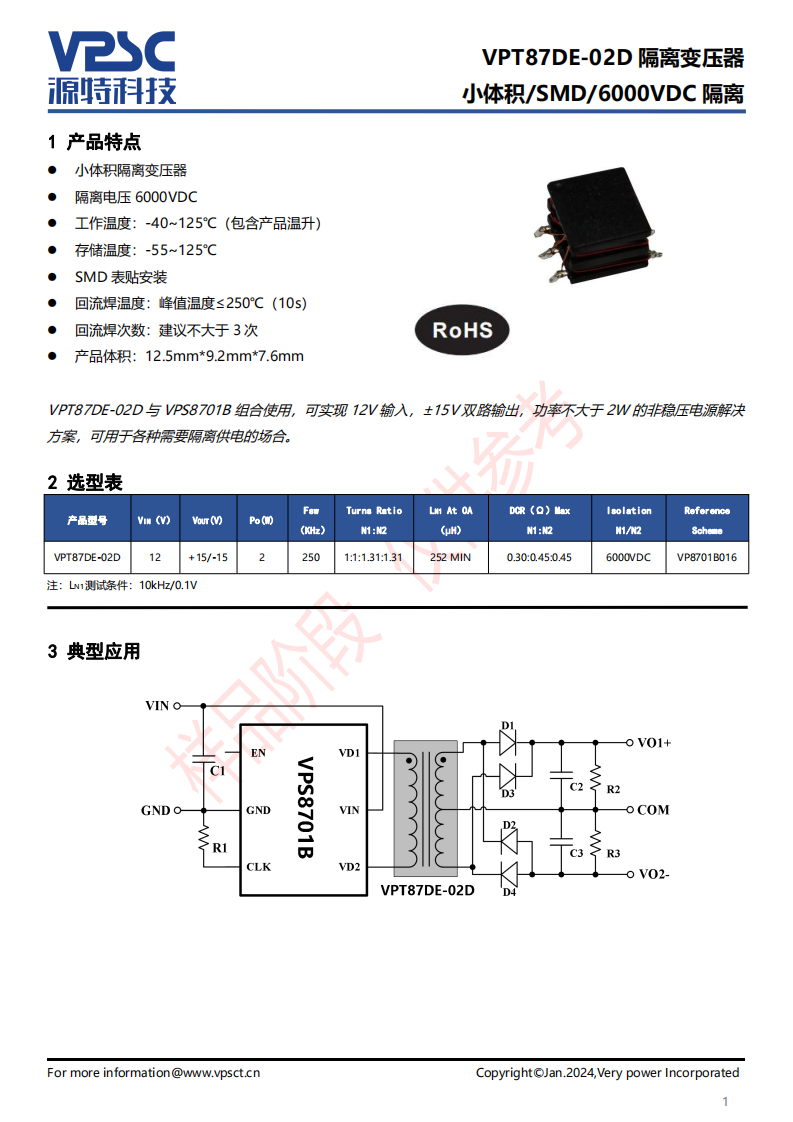

产品特点

小体积隔离变压器

隔离电压 6000VDC

工作温度：-40~125℃（包含产品温升）

存储温度：-55~125℃

SMD 表贴安装

回流焊温度：峰值温度≤250℃（10s）

回流焊次数：建议不大于 3 次

产品体积：12.5mm*9.2mm*7.6mm

VPT87DE-02D 与 VPS8701B 组合使用，可实现 12V 输入，±15V 双路输出，功率不大于 2W 的非稳压电源解决方案，可用于各种需要隔离供电的场合。
