VPT87DB-01A隔离变压器 小体积/SMD/1500VDC隔离

08/13 15:52
651
454.13 KB
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论
  • 资料介绍
  • 推荐器件
  • 相关推荐
  • 电子产业图谱
申请入驻 产业图谱

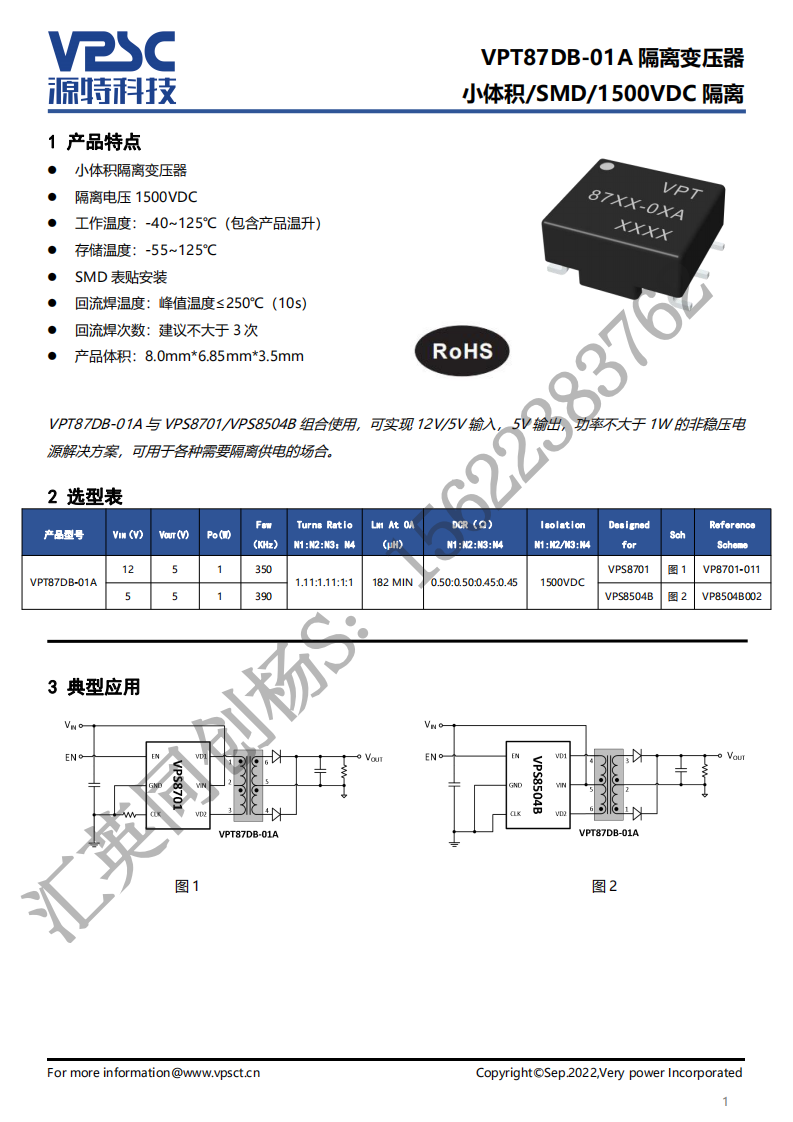

产品特点:

小体积隔离变压器

隔离电压1500VDC

工作温度:-40~125℃(包含产品温升)

存储温度:-55~125℃

SMD表贴安装

回流焊温度:峰值温度≤250℃(10s)

回流焊次数:建议不大于3次

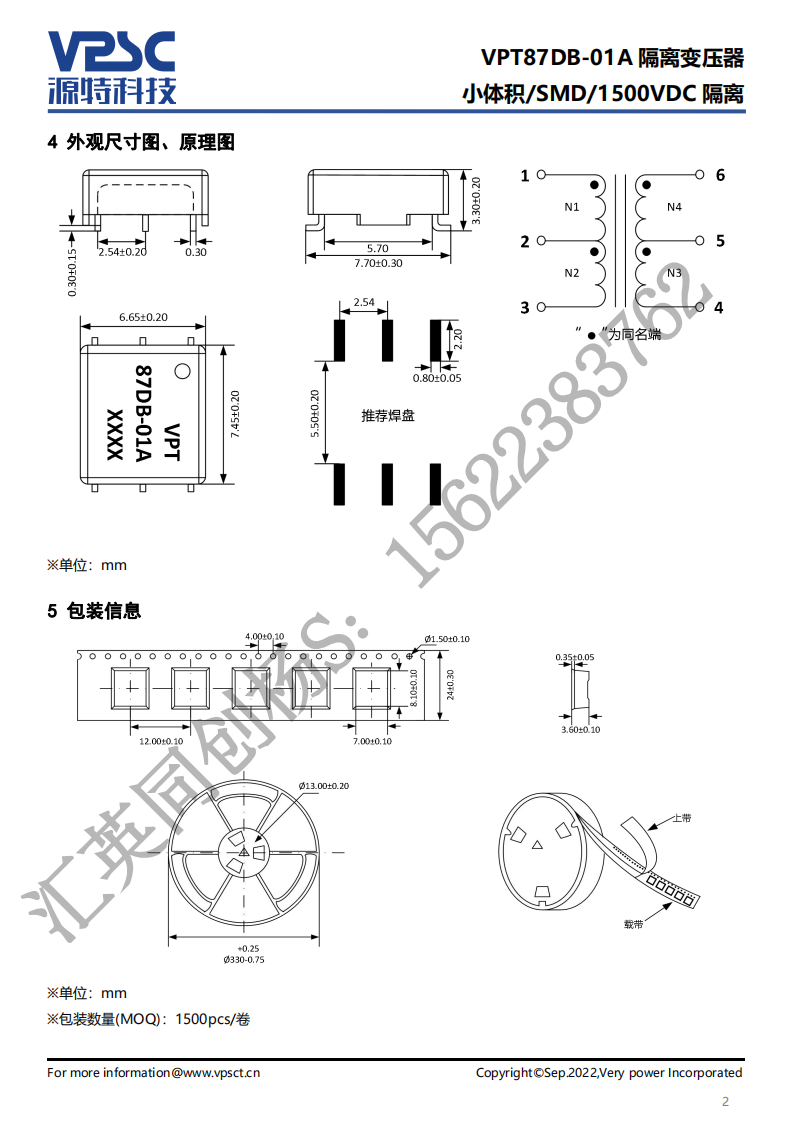

产品体积:8.0mm*6.85mm*3.5mm

VPT87DB-01A与VPS8701/VPS8504B组合使用,可实现12V/5V输入,5V输出,功率不大于1W的非稳压电源解决方案,可用于各种需要隔离供电的场合。
