产品特点
小体积隔离变压器
隔离电压 3000VDC
工作温度:-40~125℃(包含产品温升)
存储温度:-55~125℃
SMD 表贴安装
回流焊温度:峰值温度≤250℃(10s)
回流焊次数:建议不大于 3 次

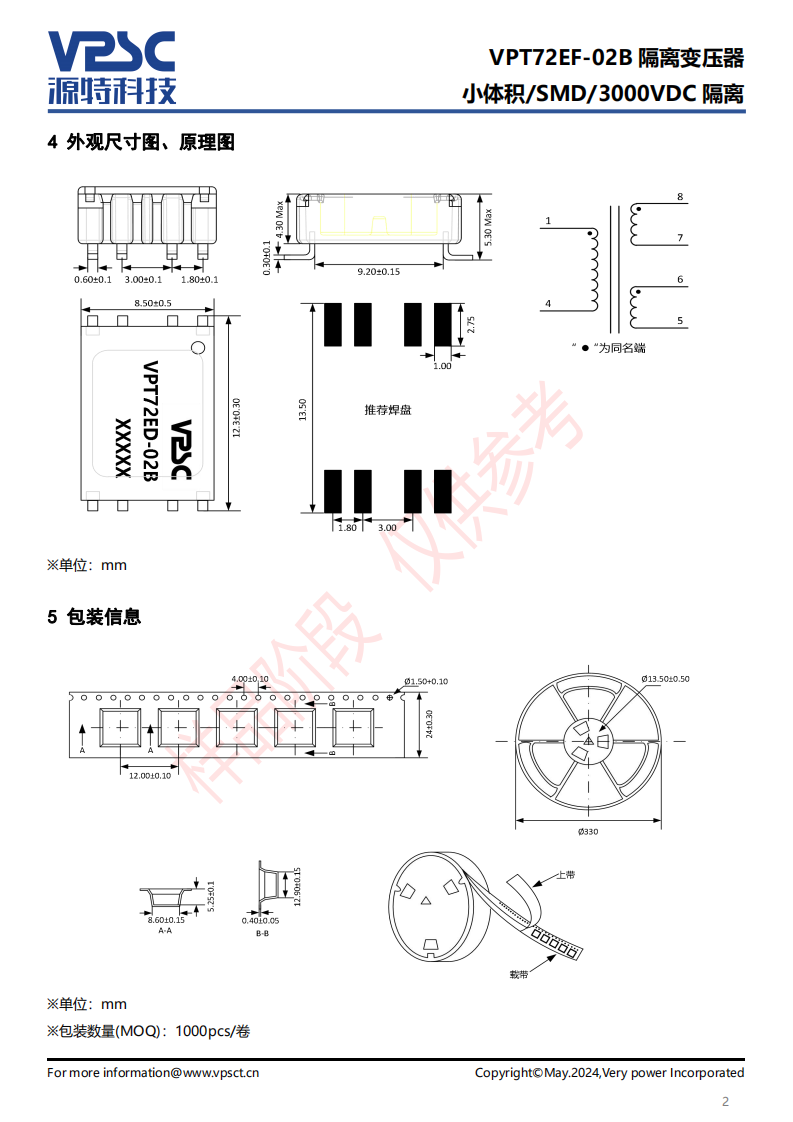

产品体积:12.6mm*9.0mm*5.3mm

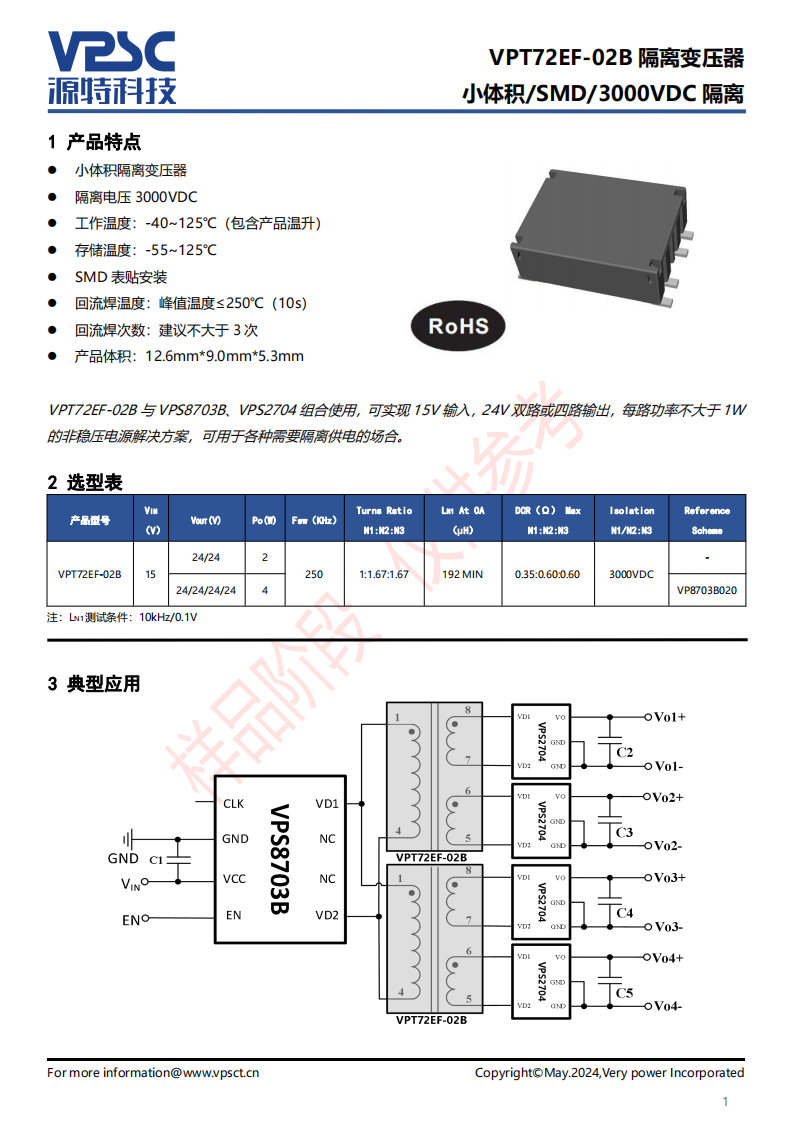

VPT72EF-02B 与 VPS8703B、VPS2704 组合使用,可实现 15V 输入,24V 双路或四路输出,每路功率不大于 1W 的非稳压电源解决方案,可用于各种需要隔离供电的场合。
产品特点
小体积隔离变压器
隔离电压 3000VDC
工作温度:-40~125℃(包含产品温升)
存储温度:-55~125℃
SMD 表贴安装
回流焊温度:峰值温度≤250℃(10s)
回流焊次数:建议不大于 3 次
产品体积:12.6mm*9.0mm*5.3mm
VPT72EF-02B 与 VPS8703B、VPS2704 组合使用,可实现 15V 输入,24V 双路或四路输出,每路功率不大于 1W 的非稳压电源解决方案,可用于各种需要隔离供电的场合。
器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
---|---|---|---|---|---|---|---|---|
LTC2602IMS8#PBF | 1 | Linear Technology | LTC2602 - Dual 16-Bit Rail-to-Rail DACs in 8-Lead MSOP; Package: MSOP; Pins: 8; Temperature Range: -40°C to 85°C |
|
|
$10.68 | 查看 | |
GDH08STR04 | 1 | TE Connectivity | SLIDE DIP SWITCH-8SWITCHES, 8PST, LATCHED,0.025A, 24VDC, SURFACE MOUNT-STRAIGHT |
|
|
$2.85 | 查看 | |
750343725 | 1 | Wurth Elektronik | SMPS Transformer, |
ECAD模型 下载ECAD模型 |
|
$61.01 | 查看 |
