VPT72DRV30C 隔离变压器 小体积/SMD/3750VAC 隔离

08/13 09:41
1664
591.71 KB
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论
  • 资料介绍
  • 推荐器件
  • 相关推荐
  • 电子产业图谱
申请入驻 产业图谱

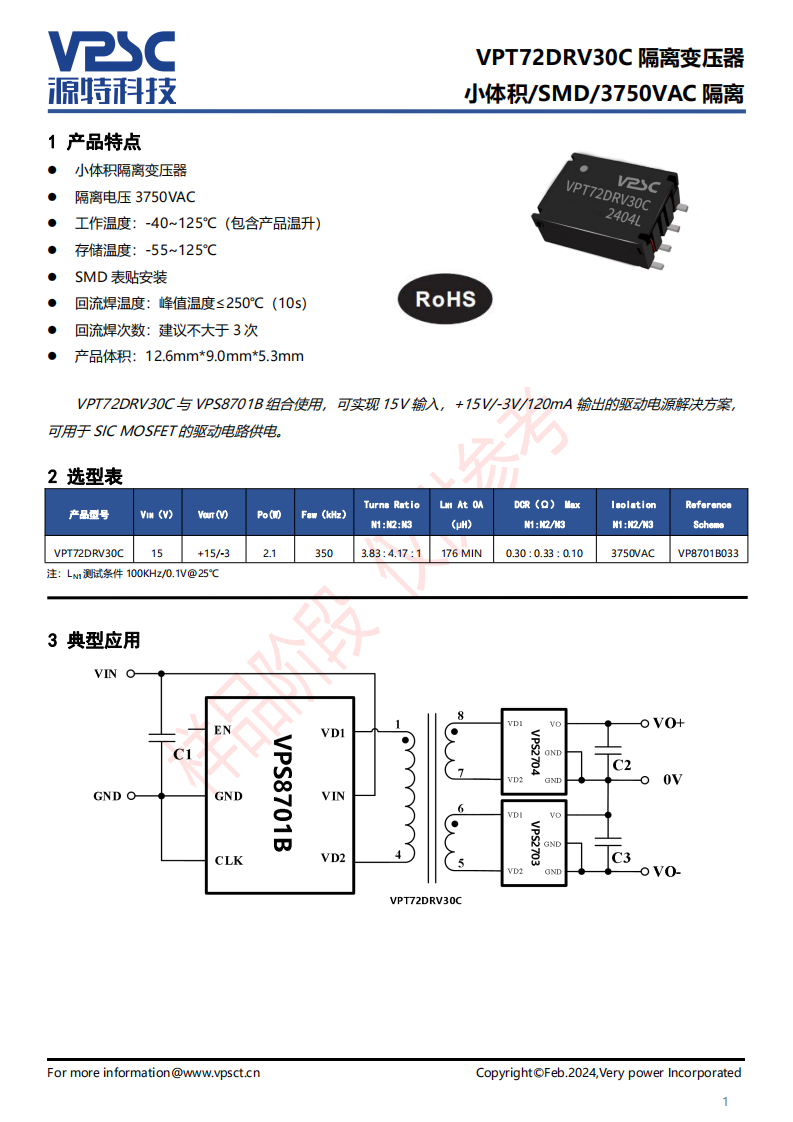

产品特点

小体积隔离变压器

隔离电压 3750VAC

工作温度:-40~125℃(包含产品温升)

存储温度:-55~125℃

SMD 表贴安装

回流焊温度:峰值温度≤250℃(10s)

回流焊次数:建议不大于 3 次

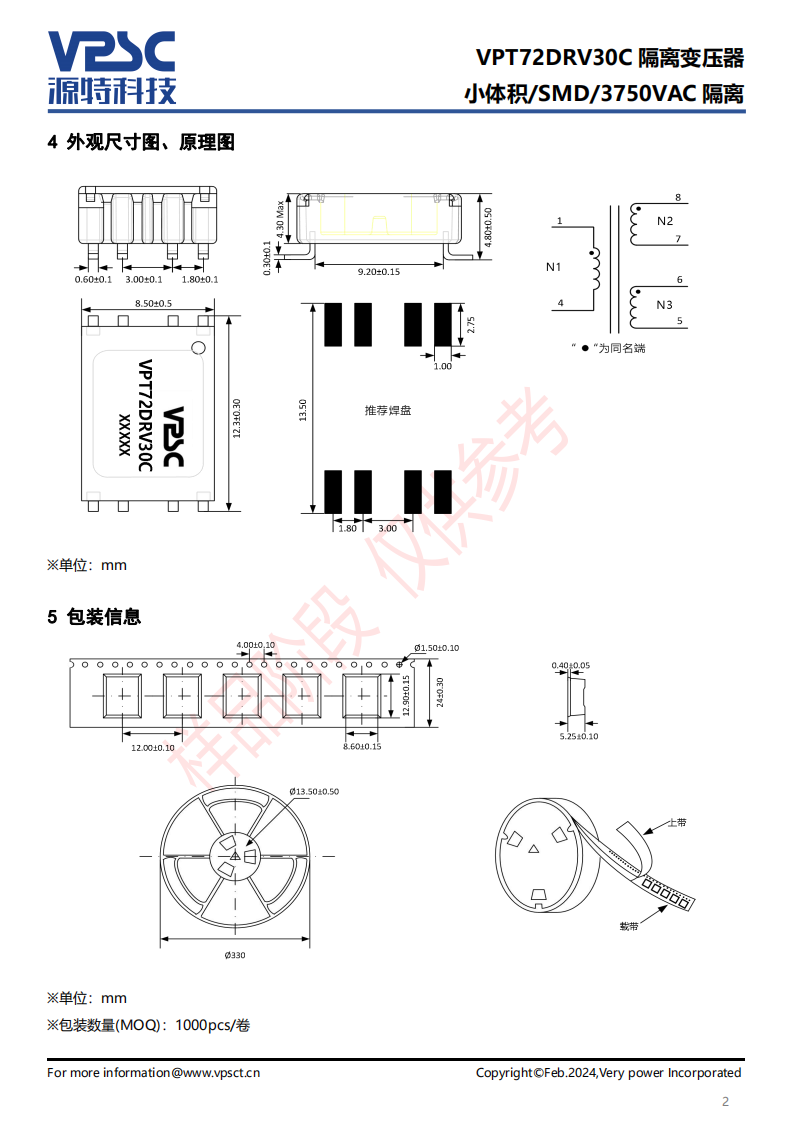

产品体积:12.6mm*9.0mm*5.3mm

VPT72DRV30C 与 VPS8701B 组合使用,可实现 15V 输入,+15V/-3V/120mA 输出的驱动电源解决方案, 可用于 SIC MOSFET驱动电路供电。
