VPE23DRV02B隔离变压器小体积/SMD/3000VDC

07/16 09:31

926

881.30 KB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

请登录后查看文档预览

登录

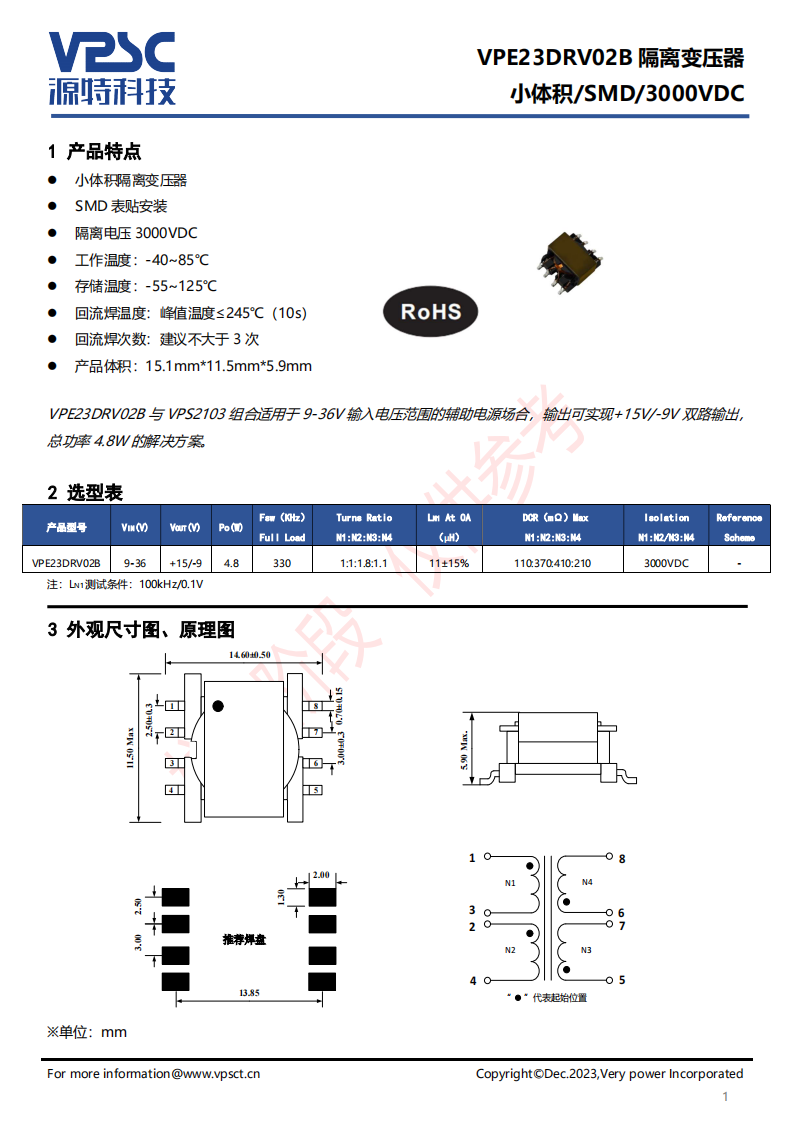

产品特点

-小体积隔离变压器

-SMD表贴安装

-隔离电压3000VDC

-工作温度：-40~85℃

-存储温度：-55~125℃

-回流焊温度：峰值温度≤245℃（10s）

-回流焊次数：建议不大于3次

-产品体积：15.1mm*11.5mm*5.9mm

VPE23DRV02B与VPS2103组合适用于9-36V输入电压范围的辅助电源场合，输出可实现+15V/-9V双路输出，总功率4.8W的解决方案。

推荐器件

更多器件

器件型号	数量	器件厂商	器件描述	数据手册	ECAD模型	风险等级	参考价格	更多信息
TGM-450NFRL	1	Halo Electronics Inc	Pulse Transformer, ISOLATION Application(s), 1:1				暂无数据	查看
LMC6482IM/NOPB	1	National Semiconductor Corporation	IC DUAL OP-AMP, 3000 uV OFFSET-MAX, 1.5 MHz BAND WIDTH, PDSO8, SO-8, Operational Amplifier				$1.51	查看
0314015.MXP	1	Littelfuse Inc	Electric Fuse, Fast Blow, 15A, 250VAC, 125VDC, 750A (IR), Inline/holder, 3AB, ROHS COMPLIANT		ECAD模型下载ECAD模型		$1.05	查看
