芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中SPINTROL旋智科技的片上系统(SOC)微控制器SPC1168APE48已经被昂科的通用烧录平台AP8000所支持。

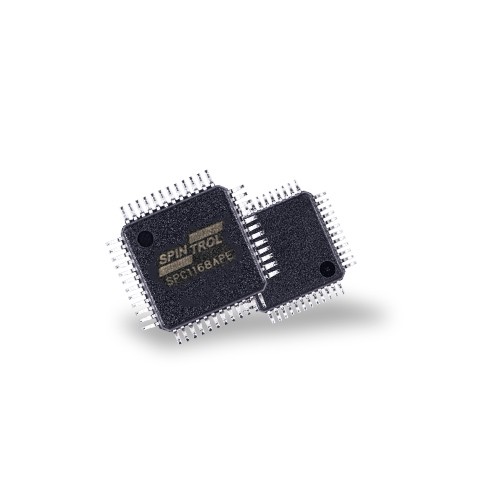

SPC1168APE48是一颗高度集成的片上系统(SOC)微控制器。SPC1168APE48内置32位高性能ARM CortexM4内核，最高200MHz的软件可编程时钟频率，64KB SRAM，128KB嵌入式FLASH，丰富的增强型I/O和外设资源。内置14位ADC，3路可编程增益运放，6个增强型PWM模块，3个通用32位定时器以及UART，I2C，SPI等通信接口，是电机控制应用的理想平台。
SPC1168APE48支持2.97~3.63V单电源供电，工作结温支持-40℃~ +125℃，封装为48脚或者52脚的LQFP、32脚或者52脚的QFN。
特性
- ARM 32位Cortex-M4 CPU内核
- 单精度浮点运算单元（FPU）
- 最高200MHz主频
- 片上存储
- 多达128KB Flash
- 512字节OTP Flash
- 多达64KB SRAM
- 时钟, 复位和供电管理
- 3.3 V单电源供电
- 支持上电复位POR和欠压/过压检测BOD
- 支持1~66 MHz外部晶振接入
- 内置32MHz出厂校准振荡器
- 内置2.2MHz安全备用振荡器
- 内置锁相环（PLL）时钟
- 14 位模数转换器（多达16通道）
- 转换时间低至 140ns
- 转换范围：0~3.65V
- 差分采样
- 3路采样保持电路
- 开路/短路检测
- 温度传感器
- 可编程增益运放（PGA）
- 内置3路PGA
- 可编程增益范围
- 单端模式: 1, 2, 4, 8, 12, 16, 24, 32
- 差分模式: 2, 4, 8, 16, 24, 32, 48, 64
- 建立时间典型值600ns
- 10路高速比较器
- 输出自带数字毛刺滤波器
- 4个DAC参考源
- 过压保护
- 相位比较功能
- 脉宽调制模块（PWM）
- 6个增强型PWM模块
- 12路PWM输出
- 支持相位超前和延后设置的波形输出
- 所有事件均可触发ADC转换
- 上拉/下拉电阻可配置
- 可编程输入数字滤波
- 增强型捕获模块（ECAP）
- 捕获输入引脚可选
- 4个32位捕获寄存器
- 可选捕获或 APWM模式
- 调试模式
- SWD和JTAG接口
- 6个定时器
- 3个32位通用定时器
- 2个32位看门狗定时器
- 1个24位系统滴答定时器
- 通信接口
- 1路UART、1路SPI、1路I2C、1个SIO模块
- SIO模块可以灵活配置成CAN，UART、SPI、I2C等
- 安全模块
- 1个CRC，1个AES、64位唯一的设备识别号
- 工作温度
- 结温：-40℃~ +125℃
- 环境温度：-40℃~ +105℃

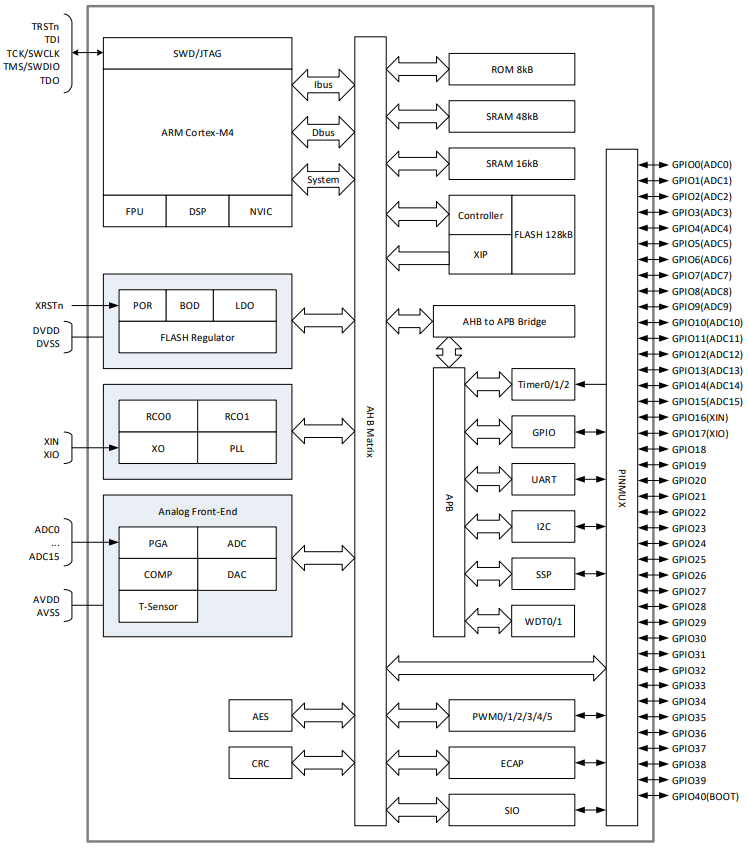

内部框图

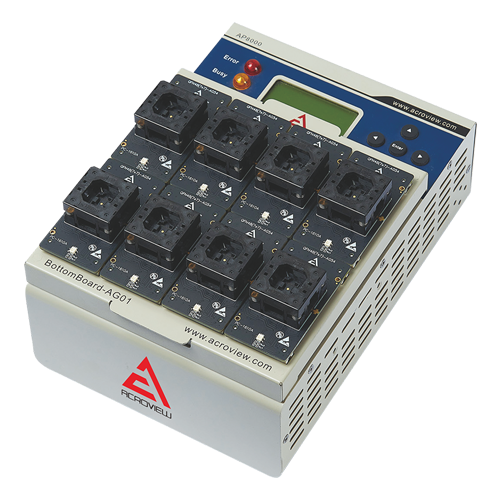

昂科技术自主研发的AP8000万用烧录器包含主机，底板，适配座三大部分。
主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大地降低了PC硬件配置成本，方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
