芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中Melexis迈来芯的位置传感器MLX90365KDC已经被昂科的通用烧录平台AP8000所支持。

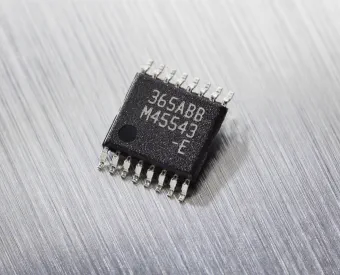

MLX90365KDC是第II½代Triaxis®位置传感器IC。
这款单片器件可凭借其表面的集磁点(IMC)，以一种非接触方式感测所施加磁通密度的3个空间分量（即Bx、By和Bz）。
位置传感器应用这种独特的感测原理，可在机械（气隙，轴外）容差范围内确保位置信号的高度稳健性。
该水平分量的旋转在宽范围（高达360º-整转）内感测，并由片上DSP（数字信号处理）处理，最终报告轴端磁体的绝对角位置。
也可单独测量水平和垂直分量，此时MLX90365KDC能够满足线性行程（位移）位置传感器的要求，使用通轴磁体还能够满足绝对旋转位置传感器的要求。
MLX90365KDC以成比例的模拟量输出或PWM（脉宽调制）信号的形式报告。
从感测和报告的角度来看，MLX90365KDC是一款功能极其丰富的产品，适用于任何独立的远程位置传感器应用。
输出传输特性完全可编程（例如，偏移、增益、钳位电平、线性度、热漂移、滤波、范围...），从而可通过行尾校准满足任何指定要求。迈来芯编程单元PTC-04专门通过连接器端子(Vdd-Vss-Out)与器件通信并对器件进行校准。
MLX90365KDC的目标应用为汽车和工业系统中常见的大量非接触式旋转位置传感器应用。
该器件可采用单一和双重冗余实施方案，能够以经济高效的方式满足各种应用的要求（包括安全关键型感测要求）。
MLX90365KDC作为ASIL-B SEooC（独立安全单元- ISO 26262）组件提供。
特征和优势
- 绝对线性位置和旋转位置传感器 IC
- 简单稳固的磁性设计
- Triaxis®技术
- 环境温度范围从 –40°C至+150°C
- 可编程测量范围（角度可达360度）
- 可编程线性传输特性
- 可编程线性化算法：任意点或分段线性化
- 可选输出模式：模拟（比率）和PWM
- 12位角度分辨率
- 10位热精度
- 48位ID编号
- 断线诊断（Vdd开路，Vss开路）
- 片上诊断 - ASIL-B (SEooC)
- 过电压保护
- W低电压检测
- 符合AEC-Q100标准-0级
- 单芯片-SOIC-8封装-无铅且符合RoHS规范
- 双芯片（全冗余）-TSSOP-16封装-无铅且符合RoHS规范
- 与第I代和第II代引脚兼容
整体框图

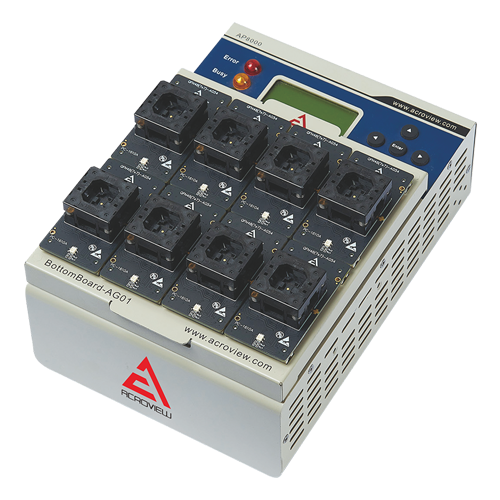

昂科技术自主研发的AP8000万用烧录器包含主机，底板，适配座三大部分。
主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大地降低了PC硬件配置成本，方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
公司介绍
关于迈来芯：迈来芯（Melexis）是以混合信号半导体、传感器芯片和可编程传感器系统等汽车服务产品为主营业务的企业。迈来芯主要的设计和开发是针对汽车的电子系统。当今，几乎全球范围内所有的汽车品牌都在依靠迈来芯的芯片来保证安全，高效和舒适地运送乘客和货物。全球范围内的汽车业对电子产品的需求增加使得对于芯片的性能要求和传感器需求不断增加。迈来芯早已取得最严格的国际公认质量标准ISO/TS16949的认证，确保提供给汽车市场必需的品质和可靠性。
关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
