三相浪涌保护器接线原则和选型方案

在现代电力系统中，三相浪涌保护器（SPD）是保护设备免受雷击和电力系统暂态过电压影响的关键元件。三相浪涌保护器通常用于保护三相交流电路中的设备，包括工业控制系统、配电柜、通信系统、数据中心等。地凯将详细介绍三相浪涌保护器的接线原则、方法，并提供详细的施工方案和行业解决方案。此外，还将讨论相关的国家标准。

一、三相浪涌保护器的工作原理

三相浪涌保护器的主要功能是将浪涌电压限制在设备可以承受的范围内，以避免因过电压导致的设备损坏。浪涌保护器通常采用压敏电阻（MOV）或气体放电管（GDT）作为核心组件。当系统电压正常时，浪涌保护器处于高阻状态，对电路不产生影响；当出现浪涌时，浪涌保护器的阻抗迅速下降，将浪涌电流引入地线或其他分流路径，从而保护设备免受损坏。

二、三相浪涌保护器接线原则

在实际应用中，三相浪涌保护器的接线需要遵循以下基本原则：

对称性原则：三相浪涌保护器的接线应保证对称，以确保每相的保护效果一致，避免因不对称保护导致的设备损坏。

短距离原则：浪涌保护器与被保护设备之间的连接线应尽量短，以减少浪涌电压在导线上产生的压降，提升保护效果。

低阻抗接地原则：浪涌保护器的接地线应具有尽可能低的阻抗，以确保浪涌电流能够快速泄放到地。接地线的长度应尽可能短，并应采用大截面电缆，以降低电感和电阻。

电气间隙和爬电距离：在安装三相浪涌保护器时，需要考虑电气间隙和爬电距离，以确保设备在不同工作环境下的安全性和可靠性。

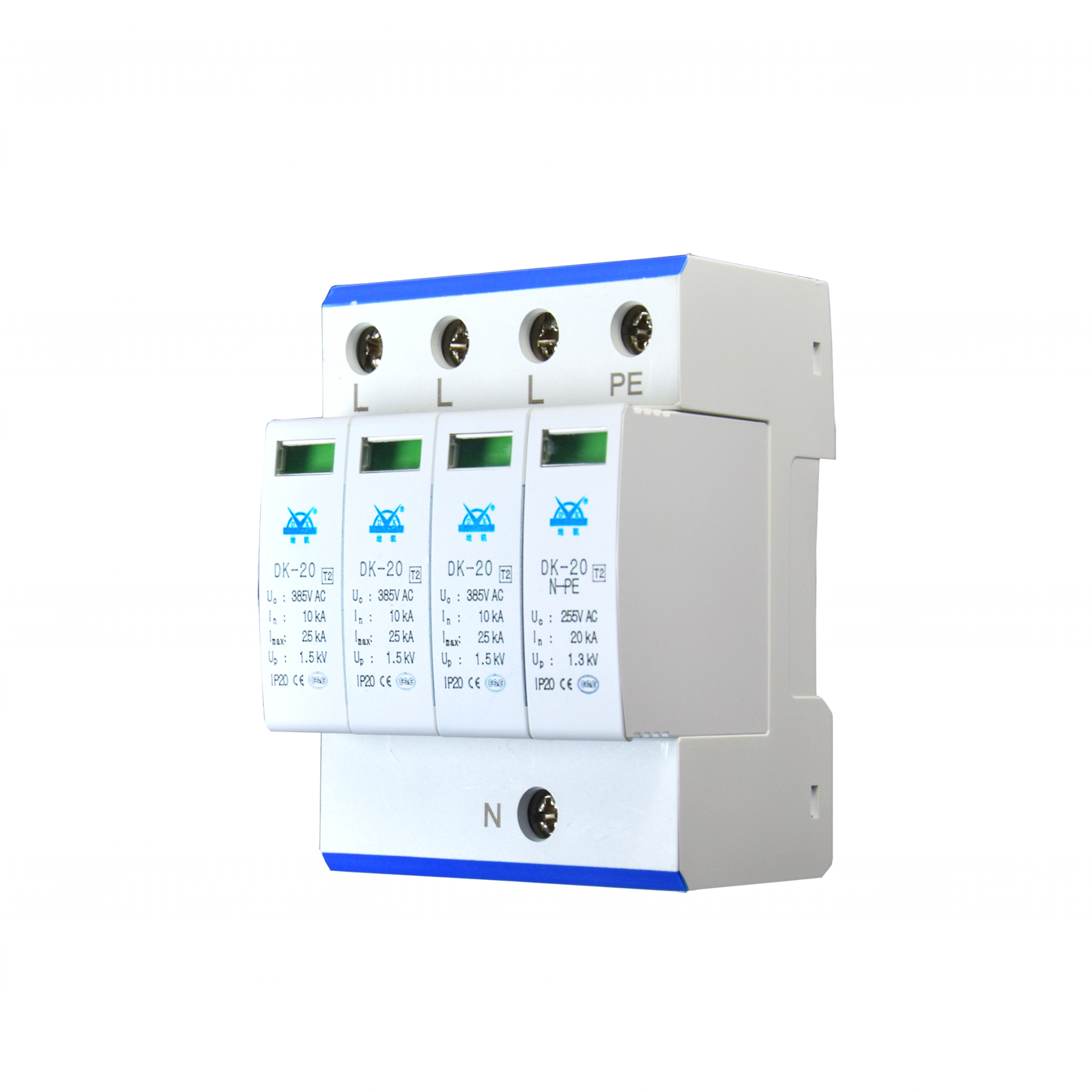

三、地凯科技三相浪涌保护器的接线方法

根据不同的电力系统和设备，三相浪涌保护器的接线方法也有所不同。以下是几种常见的接线方式：

1. TN系统中的接线方法

在TN系统中，三相浪涌保护器通常安装在电源进线处，保护下游设备。具体接线方式如下：

三相四线制系统（TN-C系统）：浪涌保护器分别接入L1、L2、L3相线和PEN线，保护三相相线与PEN线之间的电压。

三相五线制系统（TN-S系统）：浪涌保护器分别接入L1、L2、L3相线、N线和PE线，保护三相相线与中性线（N线）之间的电压，以及相线与保护接地线（PE线）之间的电压。

2. TT系统中的接线方法

在TT系统中，浪涌保护器主要保护相线与中性线之间的电压。通常将浪涌保护器的接地端子连接到独立的接地装置，以确保浪涌电流能够迅速泄放。

3. IT系统中的接线方法

IT系统中的浪涌保护器接线需要特别注意。由于IT系统的中性点不接地或通过高阻抗接地，浪涌保护器通常安装在相线与地线之间，以保护相线上的设备。

四、地凯科技三相浪涌保护器的施工方案

以下是三相浪涌保护器在实际施工中的基本步骤和方案：

现场勘测：在安装浪涌保护器之前，需要对现场进行详细的勘测，确定电源系统类型（TN、TT、IT），设备负载特性，以及现有的接地系统情况。

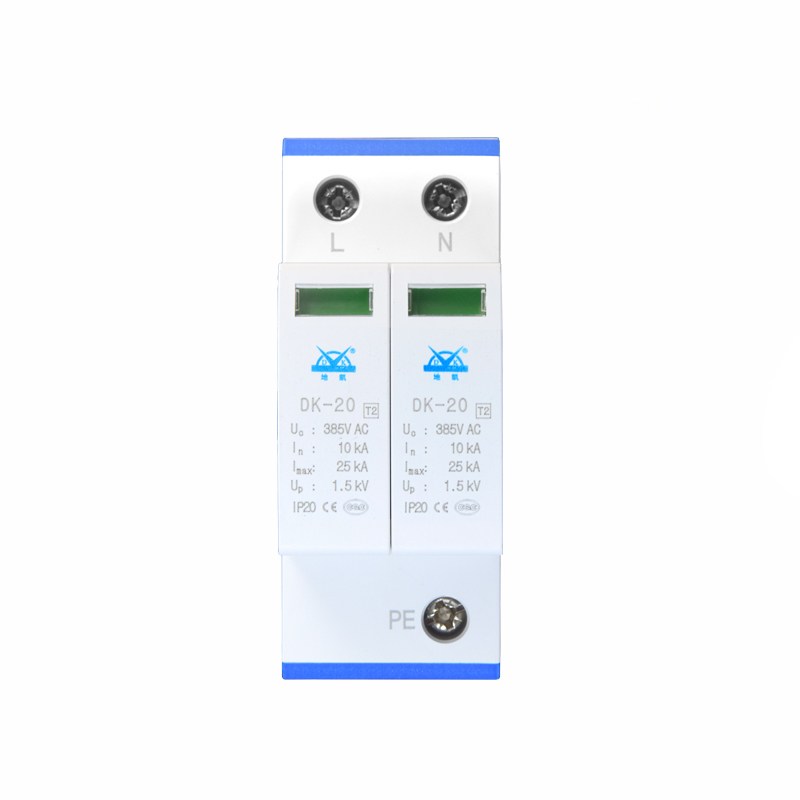

设备选择：根据现场情况选择合适的三相浪涌保护器。选择时需考虑SPD的标称电压、最大持续工作电压（Uc）、标称放电电流（In）、最大放电电流（Imax）等参数。

安装位置确定：一般情况下，浪涌保护器应安装在靠近电源进线的位置，并尽量靠近被保护设备，以确保其能够在浪涌发生时迅速反应。

布线设计：设计接线时，应考虑到导线的长度、截面、走线路径等因素。导线应尽量短并避开其他电力电缆，减少电磁干扰。

接地施工：根据接地系统的类型，合理设计接地线的连接方式。确保接地电阻符合标准要求，通常不应大于4欧姆。

安装与调试：将浪涌保护器按照设计图纸进行安装，并进行接地线的连接。安装完成后，需对浪涌保护器进行调试，确保其在工作电压范围内正常工作。

检测与维护：定期对浪涌保护器进行检查，特别是在雷雨季节前后。检测内容包括浪涌保护器的状态指示、接地电阻、以及相关电缆的连接状况。

五、地凯科技行业应用解决方案

在不同的行业中，三相浪涌保护器的应用解决方案会有所不同，以下是几个典型行业的应用案例：

1. 工业控制系统

在工业控制系统中，浪涌保护器主要用于保护PLC、变频器、电机驱动系统等设备。通常，浪涌保护器安装在配电柜的电源入口处，并为控制系统提供全面的浪涌保护。

2. 数据中心与通信机房

数据中心和通信机房对电力系统的稳定性要求极高，浪涌保护器能够有效防止雷电或电网故障引发的过电压对设备造成损坏。典型方案是在机房电源输入端安装多级浪涌保护器，并采用高质量接地系统。

3. 建筑电气系统

在建筑电气系统中，浪涌保护器广泛应用于电梯控制、空调系统、照明系统等。针对建筑电气系统的特点，通常采用分级保护方案，即在总配电箱、分配电箱、末端设备分别安装浪涌保护器，以提供逐级保护。

六、相关国家标准

在中国，三相浪涌保护器的设计、制造和安装需符合以下国家标准：

GB/T 18802.1-2011 《低压电涌保护器（SPD） 第1部分：低压配电系统的电涌保护器 性能要求和试验方法》

GB 50057-2010 《建筑物防雷设计规范》

GB 50343-2012 《建筑物电子信息系统防雷技术规范》

GB/T 17626.5-2008 《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》

地凯科技三相浪涌保护器是电力系统中不可或缺的保护设备，其合理的接线与安装直接影响到保护效果。在实际应用中，需要根据电力系统的类型和设备的特点，选择合适的接线方式，并严格按照施工方案进行安装和调试。与此同时，遵循相关国家标准，确保浪涌保护器的有效性和安全性。通过科学的设计和精细的施工，可以为各类设备提供全面的电气保护，确保其在恶劣环境下的可靠运行。
