Aigtek电压放大器的增益参数是什么意思

电压放大器是一种电子电路元件，用于放大输入电压信号的幅度。在电路设计和应用中，增益参数是电压放大器的一个关键性能指标，它决定了放大器将输入信号放大多少倍。安泰电子将详细解释电压放大器的增益参数，包括其含义、计算方法以及在不同应用中的重要性。

一、增益的概念

增益是电压放大器的一个基本性能指标，它表示输出电压与输入电压之间的比率。增益通常用单位“倍”（或“dB”分贝）来表示。以简单的数学形式表示，增益（A）可以定义为：

[A=frac{V_{out}}{V_{in}}]

其中：

(A)是增益。

(V_{out})是输出电压。

(V_{in})是输入电压。

例如，如果一个电压放大器的输入电压为1V，而输出电压为10V，那么其增益为10倍。

二、计算增益

电压放大器的增益可以通过以下方式计算：

理论增益：对于一些基本的电压放大器电路，如非反馈放大器，其理论增益可以通过电路元件的数值参数来计算。例如，共射放大器的增益可以通过晶体管的参数来确定。

实际测量：在实际应用中，可以通过将已知的输入电压施加到电压放大器上，并测量输出电压来计算实际的增益。这通常需要使用示波器等测试仪器。

模拟和计算：使用电路仿真工具（如SPICE）进行模拟，可以预测电压放大器的增益。这对于复杂的电路设计非常有用。

三、不同类型电压放大器的增益参数

不同类型的电压放大器具有不同的增益参数，以下是一些常见类型的电压放大器及其增益参数的特点：

非反馈放大器：非反馈放大器的增益通常由电路元件的值决定，如晶体管的放大倍数。这些放大器通常具有固定的增益，很少能够调整。

反馈放大器：反馈放大器通过反馈网络来控制增益。增益可以通过选择反馈电阻和输入电阻的比值来调整。这种类型的放大器具有较大的灵活性，可以根据需要进行调整。

可变增益放大器：一些特殊设计的电压放大器允许用户根据需要调整增益。这些放大器通常用于需要动态范围调整的应用。

四、增益参数在不同应用中的重要性

增益参数在电子电路中的重要性不可低估。它在许多应用中起到关键作用，包括但不限于：

信号放大：在信号处理中，增益用于增强微弱信号，使其能够被检测或测量。例如，在无线通信中，接收到的微弱信号需要被放大以进行进一步处理。

噪声控制：增益参数也与噪声有关。过高的增益可能会放大噪声，而过低的增益可能导致信号失真。因此，在噪声敏感的应用中，选择适当的增益非常重要。

动态范围：不同的应用需要不同的动态范围。增益参数可以影响电路的动态范围，因此在系统设计中需要仔细考虑。

功耗和稳定性：高增益通常需要更多的功耗，并可能影响电路的稳定性。因此，在侧重功耗和稳定性的应用中，需要权衡增益参数。

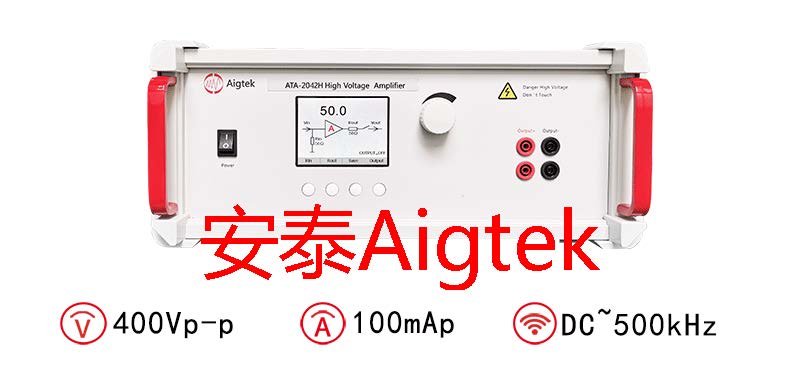

　　图：ATA-2042高压放大器指标参数

　　电压放大器的增益参数是电路设计和应用中至关重要的性能指标之一。了解增益的概念、计算方法以及在不同类型电压放大器中的应用是设计师和工程师的基本知识。通过合适地选择和调整增益，可以确保电路在不同应用中获得最佳性能，并满足特定需求。因此，增益参数的理解和掌握对于电子电路设计是至关重要的。
