后备保护器SCB和SSD的区别与应用

06/27 07:00
1056
阅读需 8 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

一、引言

随着电力系统的不断发展,电力设备的保护和控制技术也在不断进步。后备保护器(Secondary Circuit Breaker,简称SCB)和固态断路器(Solid State Disconnector,简称SSD)是现代电力系统中重要的保护装置。本文将详细介绍SCB和SSD的应用、原理、详细参数、行业应用解决方案及相关国家标准,并比较它们的区别和应用场景,探讨未来的发展趋势。

二、地凯科技后备保护器(SCB)

  1. 原理

后备保护器(SCB)主要用于电力系统中的备用保护,以防止由于主保护故障或不完全动作而引起的电力设备损坏。其基本原理是通过检测电流、电压等电气参数,在发生故障时迅速切断电路,保护电气设备的安全。

  1. 详细参数

执行标准:NB/T 42150-2021《低压电涌保护器专用保护装置》。

  1. 依据标准(GB50057和GB50343)相关规定,电涌保护器(简称:SPD)回路前端必须串联过电流保护电器,

传统的过电流保护电器往往采用熔断器和断路器,由于熔断器和断路器的性能与SPD不匹配,当SPD失效

(开路或短路)时,设备会遭雷击损坏或导致发生火灾事故。电涌后备保护器(简称SCB)专为SPD设计,

与SPD配套使用,能够耐受大雷电冲击不分断,确保SPD的防雷效果;当SPD发生故障后小工频电流流过

时,SCB迅速分断,能够有效消除由于SPD失效引起的安全隐患。产品具有远程告警功能(可选配),方便

在客户端监控到SCB的通、断状态。

二、产品适用范围

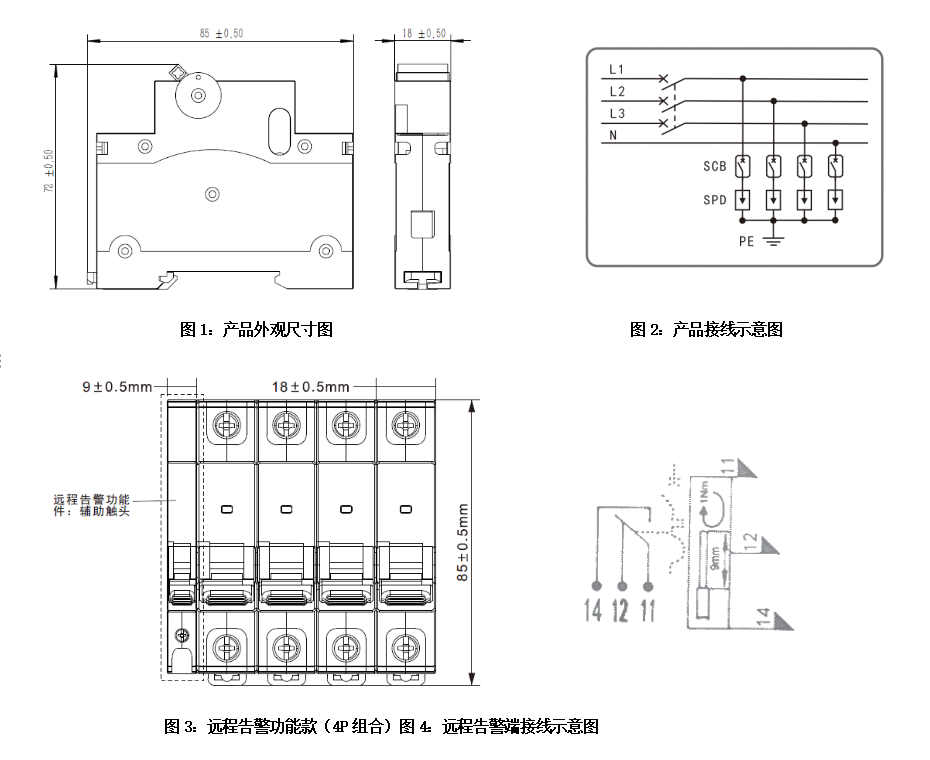

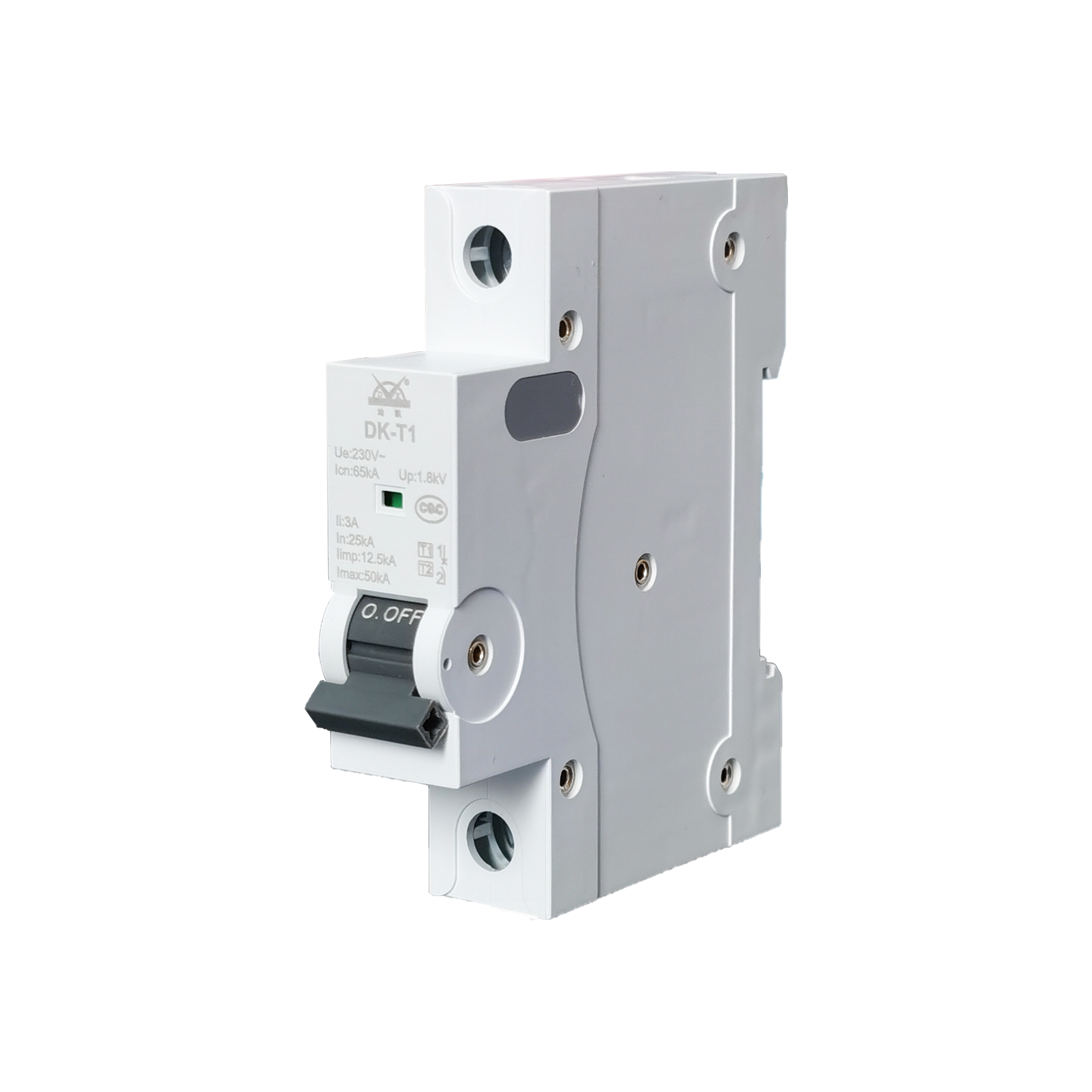

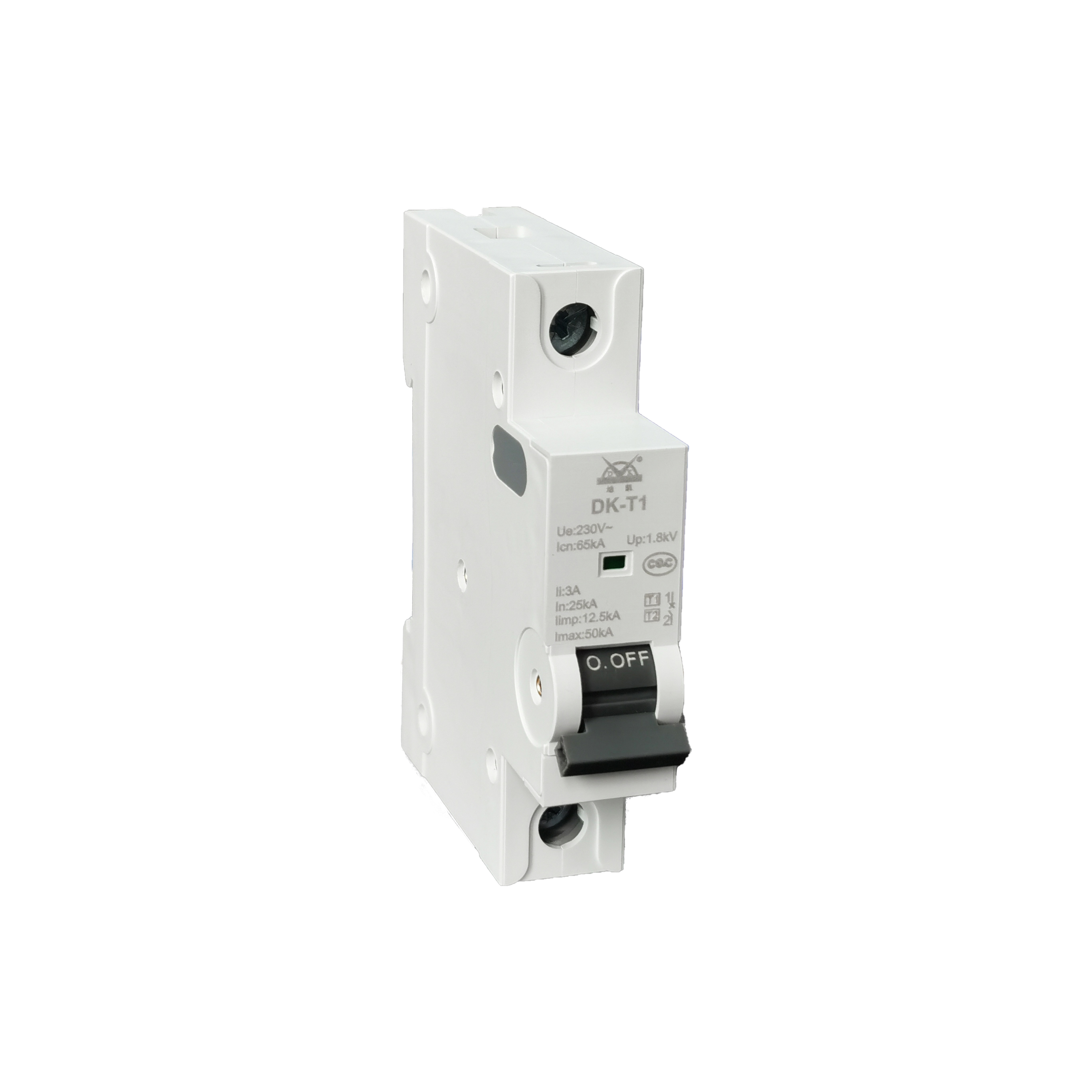

后备保护器目前有DK-T1、DK-T2、DK-T3规格型号,适用范围如下:

DK-T1适用于LPZ0与LPZ1边界的SPD后备保护;

DK-T2适用于LPZ1与LPZ2边界的SPD后备保护;

DK-T3适用于后续防护区边界的SPD后备保护。

三、使用环境

  1. 使用温度:-5℃~+40℃;
  2. 相对湿度:不大于90%;
  3. 海拔高度:不超过2000m;
  4. 安装现场的各个方向磁场强度不应超过地磁场的5倍。
  5. 应用

SCB广泛应用于高压和低压配电系统、变电站、工矿企业、电厂等领域。在这些场景中,SCB作为备用保护器能够有效提高电力系统的可靠性和安全性,防止电力设备因故障而受到损坏。

  1. 行业应用解决方案

在实际应用中,SCB通常与主保护设备(如主断路器、继电保护装置等)配合使用。当主保护设备发生故障或不完全动作时,SCB可以迅速切断故障电路,防止故障扩大。现代SCB多采用微处理器控制技术,能够实现更精确、更可靠的保护。

三、固态断路器(SSD)

  1. 原理

固态断路器(SSD)是一种基于半导体技术的保护装置,通过控制半导体器件(如IGBT、GTO等)实现电路的快速开断。与传统机械断路器相比,SSD具有动作速度快、无机械磨损、体积小等优点。

  1. 详细参数

SSD的主要参数包括额定电流额定电压、开断能力、动作时间等。

额定电流:SSD能够长期承载的最大电流值。

额定电压:SSD在正常运行时能够承受的最大电压。

开断能力:SSD能够安全切断的最大短路电流

动作时间:从故障发生到SSD动作切断电路所需的时间。

  1. 应用

SSD主要应用于需要快速开断的场合,如数据中心通信基站工业自动化系统等。在这些场景中,SSD能够提供快速、可靠的保护,减少故障对系统的影响。

  1. 行业应用解决方案

在实际应用中,SSD通常与其他电力保护装置(如继电保护、熔断器等)配合使用,以实现更高效的保护。由于SSD具有快速开断的特点,常用于保护敏感设备,防止短路和过载引起的损坏。

  1. 相关国家标准

中国关于固态断路器的标准主要包括:

GB/T 19826-2005《低压电器可靠性》

GB/T 14048.10-2008《低压开关设备和控制设备 第10部分:固态开关器》

四、SCB与SSD的区别

  1. 技术原理

SCB采用传统的机械开断方式,而SSD则基于半导体技术实现快速开断。SCB依靠机械部件的运动来切断电路,存在机械磨损和动作时间较长的问题;而SSD通过控制半导体器件实现电路的开断,动作速度快,无机械磨损。

  1. 动作时间

SSD的动作时间明显快于SCB,通常在微秒级别,而SCB的动作时间在毫秒级别。因此,SSD在需要快速响应的场合具有明显优势。

  1. 开断能力

SSD的开断能力受半导体器件的限制,相对于SCB的机械开断方式,开断能力较低。因此,在大电流、高电压的场合,SCB仍具有优势。

  1. 可靠性和维护

SSD由于无机械磨损,维护成本较低,可靠性较高;而SCB需要定期维护,以保证机械部件的正常运行。

  1. 应用场景

SCB:适用于高压、低压配电系统,变电站,工矿企业等,需要可靠的机械开断保护的场合。

SSD:适用于数据中心、通信基站、工业自动化系统等需要快速开断保护的场合。

五、未来发展趋势

  1. 智能化

随着智能电网的建设,后备保护器和固态断路器的智能化成为重要发展方向。通过集成传感器、通信模块和智能算法,能够实现更精确的故障检测和诊断,提高保护的可靠性和效率。

  1. 高效节能

未来的后备保护器和固态断路器将更加注重能效和节能,通过优化设计和控制算法,降低自身能耗,提高电力系统的整体能效。

  1. 模块化和集成化

模块化和集成化是未来保护设备的发展趋势。通过模块化设计,可以实现快速安装和维护,降低运行成本;集成化设计则能够将多种保护功能集成到一个设备中,提高系统的简洁性和可靠性。

  1. 高压化和大电流化

随着电力需求的不断增加,高压化和大电流化成为保护设备的重要发展方向。未来的SCB和SSD将能够应对更高的电压和电流需求,提供更强的保护能力。

地凯科技后备保护器(SCB)和固态断路器(SSD)在现代电力系统中扮演着重要角色,各自有着独特的技术特点和应用场景。随着技术的不断发展,SCB和SSD将朝着智能化、高效节能、模块化和集成化、高压化和大电流化的方向发展,为电力系统的安全稳定运行提供更强有力的保障。通过深入理解和应用这两种保护装置,能够更好地满足现代电力系统的需求,提高电力系统的可靠性和安全性。
