新能源防雷接地及防雷工程完整方案

一、引言

随着全球对可再生能源需求的增加，新能源领域如风能、太阳能、地热能等逐渐成为能源发展的主力军。然而，由于这些新能源系统常常位于开放环境中，雷击成为其面临的主要自然灾害之一。有效的防雷接地系统不仅能够保障新能源设备的安全运行，还能延长其使用寿命，提高经济效益。地凯将详细介绍新能源防雷的应用、原理、行业解决方案，并提供具体的参数和施工方案。

二、新能源防雷的应用

1. 风力发电

风力发电系统通常建在开阔地带或海上，塔架高度较高，易受雷电袭击。雷击可能导致风力发电机的叶片、电气设备、控制系统等损坏。为此，风力发电系统需要采用有效的防雷措施，包括防雷接地、雷电流分流等。

2. 太阳能光伏发电

太阳能光伏电站一般布置在开阔地带，光伏组件和逆变器是雷击的主要目标。雷击会引起光伏组件的热效应、电压波动，甚至烧毁逆变器。防雷接地系统可以有效保护光伏电站免受雷电损害。

3. 地热能

地热能系统主要包括地热井和发电设备。虽然地热井本身不易受到雷击，但其附属设备如控制系统、输电线路等仍需要防雷保护。

三、地凯科技新能源防雷接地的原理

1. 雷电的形成与危害

雷电是大气中一种常见的放电现象，其电压可达数百万伏，电流可达数十万安培。雷电袭击新能源系统后，可能通过直击、感应雷、电涌等形式对设备造成破坏。

2. 防雷的基本原理

防雷的基本原理是通过科学的设计，将雷电流引导至大地，避免其对设备的直接和间接破坏。具体措施包括：

接闪器：用来吸引雷电流，如避雷针、避雷线等。

引下线：将雷电流从接闪器引导至接地系统。

接地装置：将雷电流散流到大地，常见形式有接地极、接地网等。

3. 接地系统的设计原则

接地系统的设计需满足以下原则：

低电阻：确保雷电流迅速泄放，接地电阻一般要求小于10欧姆。

耐久性：接地装置应具备耐腐蚀、耐高温等特点，保证长期使用。

等电位连接：将系统中的各金属部分通过等电位连接，防止电位差造成设备损坏。

四、地凯科技新能源防雷行业解决方案

1. 风力发电防雷解决方案

（1）叶片防雷

风力发电机的叶片是易受雷击的部分，叶片防雷一般采用内置导电路径，将雷电流引导至塔架，再通过塔架的引下线引至接地系统。具体方案包括：

导电纤维：在叶片内部铺设导电纤维网，形成导电路径。

导电胶带：在叶片表面或内部粘贴导电胶带。

（2）塔架防雷

塔架防雷系统主要包括避雷针、引下线和接地装置。设计要点如下：

避雷针：安装在塔架顶部，确保覆盖整个塔架和叶片。

引下线：采用铜质或镀锌钢质材料，安装在塔架内部，减少风化和腐蚀。

接地装置：设置在塔架基础周围，采用接地极或接地网，接地电阻应小于4欧姆。

2. 太阳能光伏发电防雷解决方案

（1）光伏组件防雷

光伏组件的防雷主要依靠接闪器和引下线，将雷电流引导至接地系统。具体措施包括：

接闪器：在光伏组件支架上安装接闪器，如避雷针或避雷线。

引下线：将接闪器连接至地网，采用耐腐蚀的导体材料。

（2）逆变器防雷

逆变器作为光伏系统的核心部件，其防雷保护尤为重要。防雷措施包括：

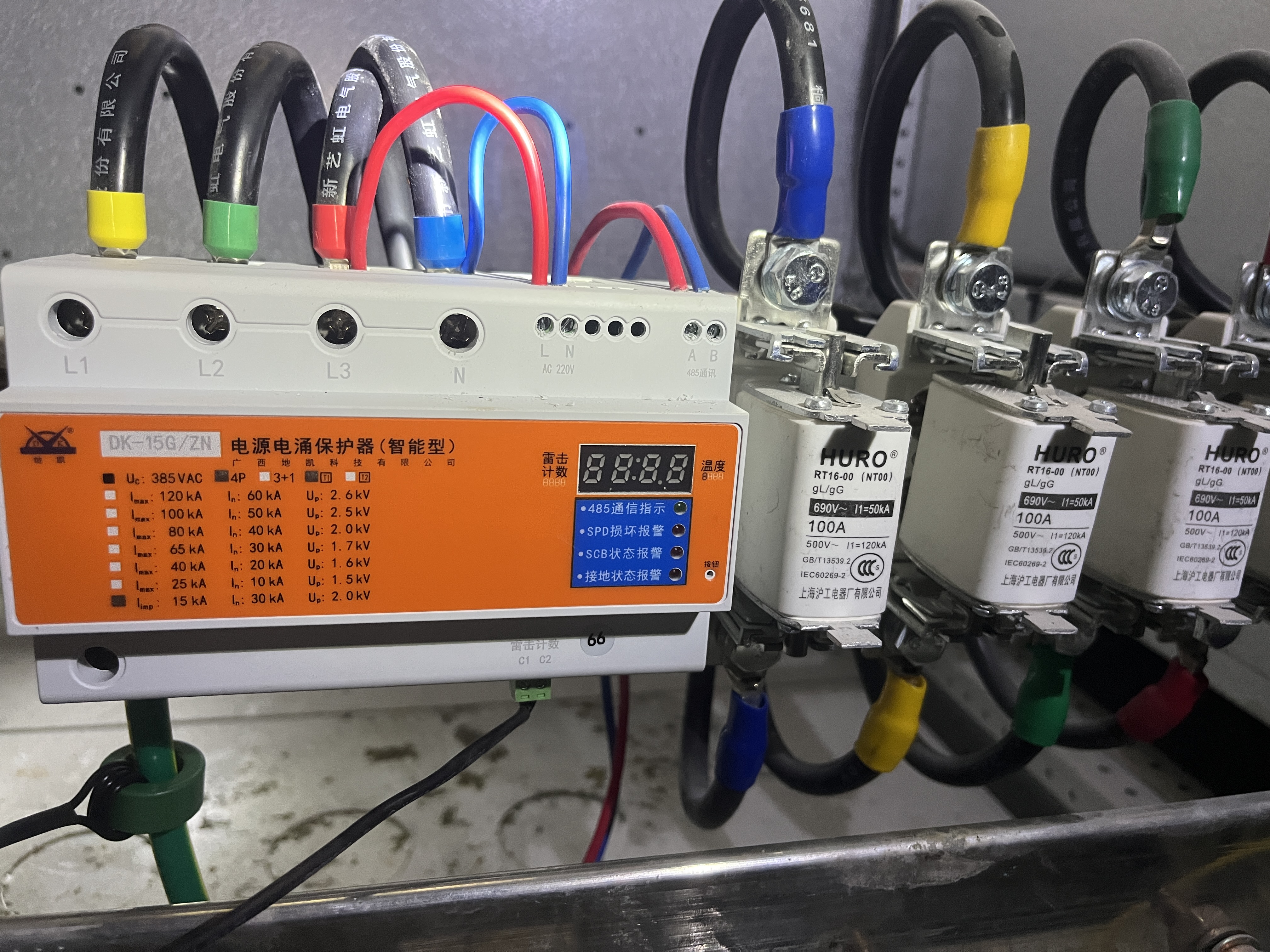

电涌保护器（SPD）：在逆变器输入端和输出端安装SPD，限制雷电流引起的过电压。

屏蔽和接地：逆变器外壳应良好接地，并对关键部位进行屏蔽。

3. 地热能防雷解决方案

地热能系统的防雷主要针对地面设备，设计原则与风力发电、光伏发电相似，重点在于接地系统的可靠性。具体措施包括：

设备接地：地热能系统的控制设备和电气设备应良好接地，接地电阻应小于10欧姆。

避雷措施：在关键设备附近安装避雷针或避雷线。

五、新能源防雷施工方案

1. 前期准备

（1）勘测与设计

施工前需对现场进行详细勘测，了解土壤电阻率、地形地貌等情况。根据勘测结果，进行防雷系统设计，确定接闪器、引下线和接地装置的布置方案。

（2）材料准备

根据设计方案，准备相应的防雷材料，包括避雷针、引下线、接地极、电涌保护器等。

2. 施工步骤

（1）接闪器安装

避雷针：避雷针的高度和安装位置应确保保护范围覆盖设备，安装牢固，确保与引下线良好连接。

避雷线：避雷线应张紧，无松弛，连接牢固。

（2）引下线敷设

材料选择：引下线应采用耐腐蚀、耐高温的导体材料，如铜质或镀锌钢质材料。

敷设方式：引下线应沿塔架或设备支架敷设，尽量减少转角和连接点，确保连接牢固。

（3）接地装置施工

接地极埋设：接地极应埋设在土壤电阻率较低的地方，深度一般不小于2.5米，接地极之间应保持一定间距，形成有效接地网。

接地线连接：接地线应与接地极良好连接，采用焊接或螺栓连接方式，确保接触良好。

（4）设备接地

等电位连接：将设备外壳、支架等金属部分进行等电位连接，防止电位差。

接地测试：接地施工完成后，应进行接地电阻测试，确保接地电阻满足设计要求。

3. 验收与维护

（1）验收

接地电阻测试：施工完成后，进行接地电阻测试，确保接地电阻小于设计值。

视觉检查：检查所有连接点，确保无松动、腐蚀等情况。

（2）定期维护

定期测试：每年进行一次接地电阻测试，确保接地系统性能稳定。

设备检查：定期检查避雷针、引下线等设备，确保其完好无损。

地凯科技新能源防雷接地是保障新能源系统安全运行的关键措施。通过科学的防雷设计和施工，能够有效降低雷电灾害对新能源设备的影响，提升其运行稳定性和使用寿命，为新能源防雷工程提供了有力的技术支持和实践指导。随着科技的进步和防雷技术的不断发展，新能源防雷工程必将更加高效、安全，为可再生能源的广泛应用保驾护航。
