芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中Giantec聚辰半导体的电可擦可编程只读存储器GT24C02B-2UDLI已经被昂科的通用烧录平台AP8000所支持。
GT24C02B-2UDLI是一种工业标准电可擦可编程只读存储器（EEPROM）设备，采用工业标准2线接口进行通信。GT24C02B-2UDLI包含一个2K位（256x8）的存储器阵列，按每页8字节的方式组织。
GT24C02B-2UDLI在1.65V到5.5V的宽电压范围内工作，适合大多数应用。该产品提供低功耗操作和低待机电流。该设备提供无铅、RoHS、无卤素或绿色封装。可用的封装类型有8引脚SOIC、TSSOP、PDIP、UDFN、MSOP、XDFN和SOT23。
GT24C02B-2UDLI与标准2线总线协议兼容，简单总线由串行时钟（SCL）和串行数据（SDA）信号组成。利用这种总线协议，主设备，例如微控制器，通常可以控制一个或多个从设备。
SDA线上的比特流包括一系列字节，其标识特定的从设备、指令、该从设备内的地址以及一系列数据（如果合适的话）。GT24C02B-2UDLI还具有通过WP引脚的写保护功能，以停止覆盖存储在存储器阵列内的数据。
为了防止状态机在通电序列或电源切换关闭条件下进入错误状态，嵌入了通电复位电路。
在加电期间，设备不响应任何指令，直到电源电压（VCC）达到高于重置阈值电压的可接受的稳定电平。
一旦VCC通过上电复位阈值，设备将被复位并进入待机模式。这也可以避免在通电阶段出现任何无意的写入操作。在断电过程中，一旦VCC降至通电复位阈值电压以下，设备将进入待机模式。此外，如果没有内部写入操作正在进行，设备在接收到停止命令后将处于待机模式。然而，除非VCC在其操作级别内，否则发送命令是非法的。
特点
– 双向数据传输协议
- 宽电压操作
– VCC=1.65V至5.5V
- 速度：1 MHz（1.65V~5.5V）
- 待机电流（最大）：1μA，5.5V
- 读取电流（最大）：0.5毫安，5.5伏
- 写入电流（最大）：0.5毫安，5.5伏
- 硬件数据保护
– 写入保护引脚
- 顺序随机读取功能
- 内存组织：2Kb（256 x 8）
- 页面大小：8字节
- 页面写入模式
– 允许部分页面写入
- 自定时写入周期：5毫秒（最大）
- 除施密特触发器外，输入抗噪声
- 高可靠性
– 耐久性：100万次循环
– 数据保留期：100年
- 工业级
- 包装：SOIC、TSSOP、PDIP、UDFN、MSOP、XDFN和SOT23
- 无铅、RoHS、无卤素、绿色– 8-ball WLCSP

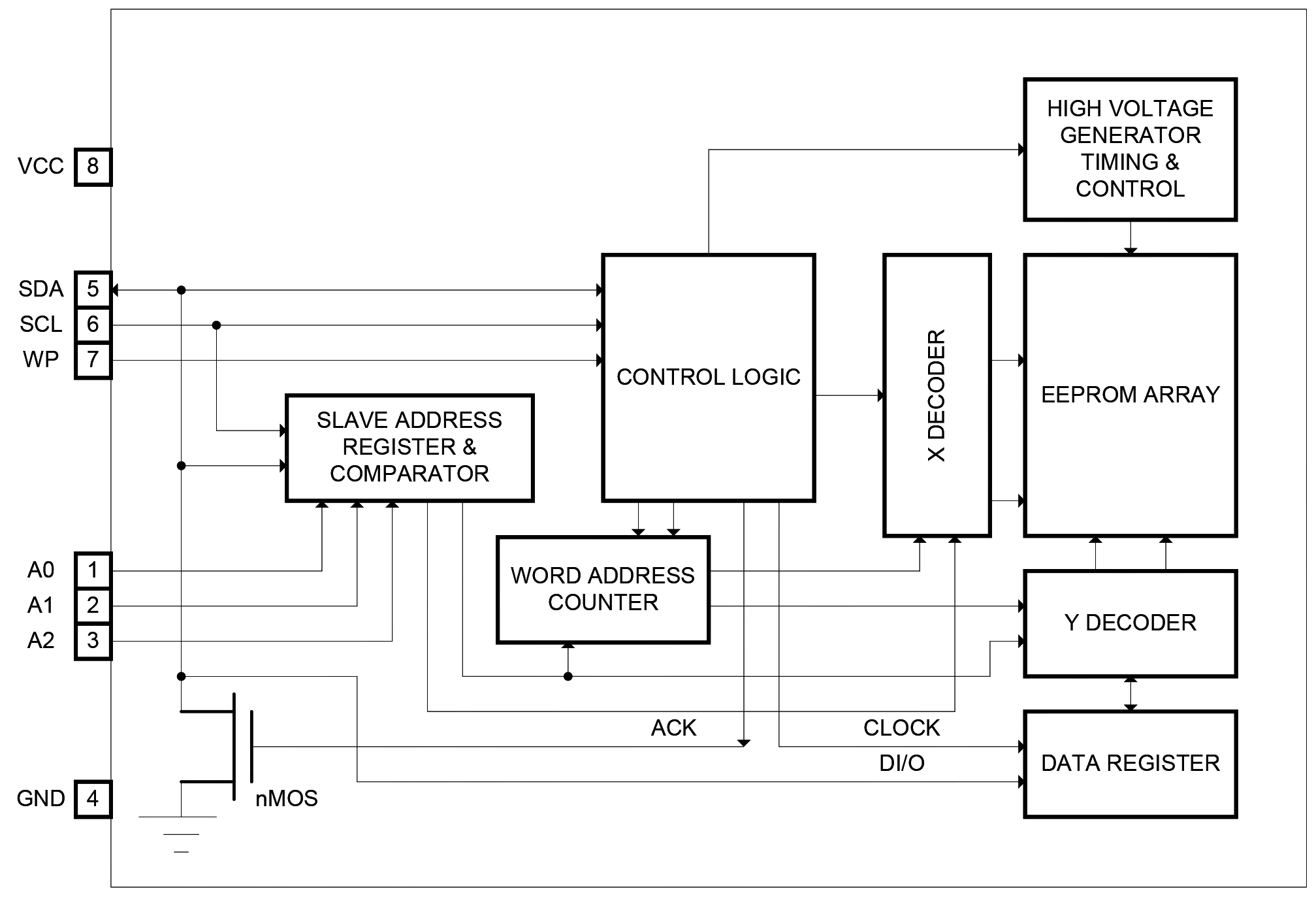

整体框图

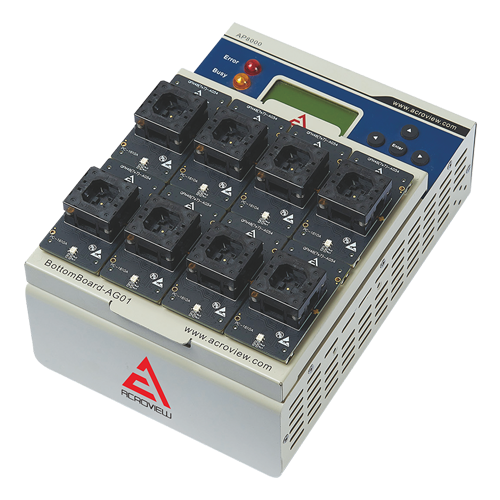

昂科技术自主研发的AP8000万用烧录器包含主机，底板，适配座三大部分。
主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大地降低了PC硬件配置成本，方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
公司介绍
关于聚辰半导体：聚辰半导体（Giantec）成立于2009年，是一家全球化的芯片设计高新技术企业，长期致力于为客户提供存储、模拟和混合信号集成电路产品并提供应用解决方案和技术支持服务。公司目前拥有EEPROM、音圈马达驱动芯片和智能卡芯片三条主要产品线，产品广泛应用于智能手机、液晶面板、蓝牙模块、通讯、计算机及周边、医疗仪器、白色家电、汽车电子、工业控制等众多领域。
关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
