昂科烧录器支持ChipSea芯海科技的32位高可靠微控制器CS32F031K8V6

03/23 08:15
2681
阅读需 9 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中ChipSea芯海科技的32位高可靠微控制器CS32F031K8V6已经被昂科的通用烧录平台AP8000所支持。

CS32F031K8V6微控制器采用高性能的32位ARM®Cortex®-M0内核,嵌入高达64Kbytes flash和8Kbytes SRAM,最高工作频率48MHz。包含3种不同封装类型,涵盖28脚到48脚等多款产品。芯片提供标准的通信接口(I2CSPI/I2S和USART),1路12bit ADC,7个16bit定时器,1个32bit定时器,1个增强控制型PWM定时器。

CS32F031K8V6微控制器的工作温度范围为-40℃~105℃,工作电压范围2V~5.5V。芯片提供一系列电源工作模式,以满足不同的低功耗应用。

CS32F031K8V6微控制器适用于多种应用场景,例如控制器、手持设备、A/V接收器、PC外设、游戏和GPS平台,工业应用等。

特征

  • 内核

– 32位ARM® Cortex® -M0CPU

– 最高48MHz工作频率

– 32K/64 Kbytes的flash存储器

– 192B Flash数据存储

– 4K/8Kbytes的SRAM,带硬件奇偶校验

  • 时钟模块

– 内部8MHz RC振荡器(HRC), 典型情况下精度±1%

– 内部14MHz RC振荡器(HRC14), 典型情况下精度±1%

– 内部40KHz RC振荡器(LRC), 典型情况下精度±10%

– 4~32MHz晶体振荡器(HXT)

– 32.768KHz低速晶体振荡器(LXT)

– x2,x3,..,x16锁相环(PLL),最高支持48MHz

  • 工作环境

VDD电压: 2.0 to 5.5V

– VDDA电压: 2.0 to 5.5V

– VBAT电压: 1.65 to 5.5V

– 温度范围: -40 to 85℃,or-40 to 105℃

  • 启动方式

– 支持从闪存存储器启动

– 支持从系统存储器启动

– 支持从内部SRAM启动

– 低功耗模式: 睡眠,深度睡眠1,深度睡眠2和待机模式

电池VBAT为RTC和备用寄存器供电

– 支持上电/掉电复位(POR/PDR)

– 支持低电压检测(LVD)

  • 通用输入输出(I/O)

– 39个I/O支持最高48MHz工作频率

– 所有I/O映射外部中断向量

– 1路12位ADC

– 最高1us转换时间

– 支持10个外部输入通道

– 工作电压范围: 2.4 to 5.5V

输入电压转换范围: 0~5.5V

  • 定时器

– 1路16bit高级控制定时器(TIM1),每路有6个带死区控制的PWM输出通道

– 5路通用的16位定时器

– 1路基本的16位定时器

– 1路独立看门狗定时器(FWDT): 8位预置数和12位自减型计数器

– 1路窗看门狗定时器(WWDT): 7位自减型计数器

– 1个系统时间定时器: 24位自减型计数器

– 5通道DMA控制器

– 支持的外设: SPIx, I2Sx, I2Cx, USARTx, TIMx, ADC

  • 中断和事件

– 多达32个可单独屏蔽的中断通道

– 4种优先级可选

– 16个外部中断线

  • RTC和备用寄存器

– 日历功能

– 报警和周期性地从深度睡眠1/深度睡眠2/待机模式下唤醒的功能

– RTC时钟源: 32.768KHz晶振时钟, 内部40KHz低速时钟, 32分频的外部晶振时钟

– VDD关闭时保存20 bytes的用户数据

  • 串行外设接口(SPI)

– 两个SPI接口

– One I2S multiplexing with SPI1

– 支持I2S和SPI1端口复用

– 3位预分频器可以产生8种主模式频率

– 4到16位可配置的帧格式

– 2个USART

– 支持: ISO7816接口, LIN主从功能, IrDA传输编解码

– 自动波特率检测

– 支持从深度睡眠1/深度睡眠2模式唤醒

  • I2C

– 2路I2C支持主/从模式

– 支持: 标准模式( 100k bit/s), 快速模式(高达400k bit/s), 超快模式(高达1M bit/s)

– 支持7位或10位寻址模式

– CRC发生/校验器

– 串行单线调试(SWD)

  • 封装

– TSSOP20

– QFN32

– LQFP32

– LQFP48

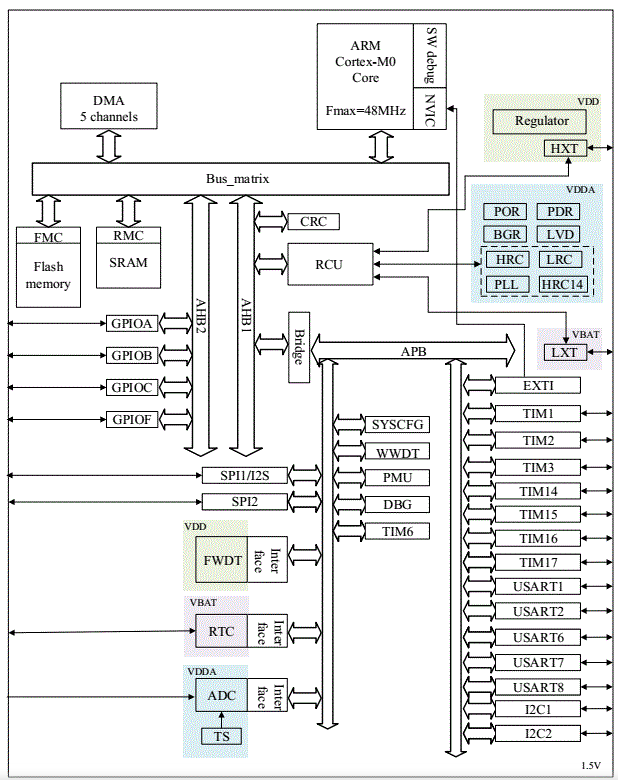

模块框图

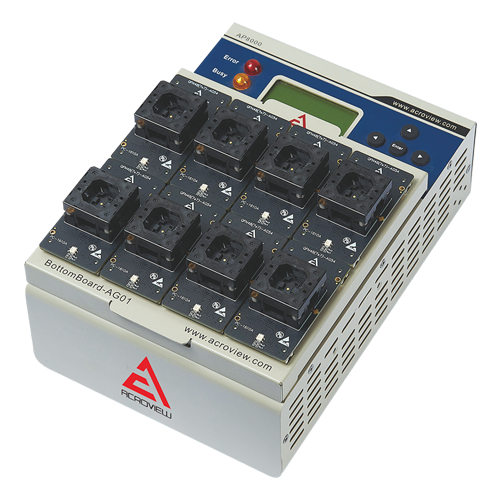

昂科技术自主研发的AP8000万用烧录器包含主机,底板,适配座三大部分。

主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大地降低了PC硬件配置成本,方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等,支持包括Intel Hex,Motorola S, Binary, POF等文件格式。

公司介绍

关于芯海科技:芯海科技(ChipSea)成立于2003年9月,是一家集感知、计算、控制、连接于一体的全信号链集成电路设计企业。专注于高精度ADC、高可靠性MCU、测量算法以及AIoT一站式解决方案的研发设计。产品和方案广泛应用于工业测量与工业控制、通信与计算机、锂电管理、消费电子汽车电子、智慧家居、智能仪表、智慧健康等领域。

关于昂科技术:昂科技术(ACROVIEW)是全球领先的半导体芯片烧录解决方案提供商,公司坚持以科技改变世界、用智能驱动未来,持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案,为半导体和电子制造领域客户提供一站式解决方案,公司已服务包括华为比亚迪富士康等全球领先客户。

文章来源于:www.acroview.com
