如今，SPICE及众多商业与开源衍生产品，如 LTSPICE、PSPICE和NGSPICE等的发展仍如日中天。目前还推出了更快速、更强健、更可靠、更全面（提示：混合信号）的免费版本：Qorvo QSPICE™射频和功率电路模拟器。
在本文中，Qorvo技术营销传播经理David Schnaufer与QSPICE（和LTSPICE）的创建者Mike Engelhardt，以及Qorvo电源管理业务总经理Jeff Strang共聚一堂，为您解读QSPICE对于设计工程师群体的重要意义。
问：多年来，SPICE仿真软件已经开发了很多版本；那么Qorvo的QSPICE与其它版本有何不同？
Jeff Strang：必须指出的是，QSPICE从零开始构建。它重写了SPICE代码，包含了更卓越的SPICE技术基础功能；其中一个关键的区别在于它提供混合信号仿真。支持大量数字电路网络是SPICE仿真器的一大进步；加入数字电路的目的主要考虑到电源工程师的需求，即为他们带来模拟电路和系统的能力。这些电路和系统结合了RF技术，既能处理高功率电平，又能保持RF性能、效率及可靠性。
此外，用户还可以将C++或Verilog源代码写入本地目标代码，以便更快速、更高效地执行仿真，从而让在合理的时间范围内执行更庞大、更复杂的仿真成为可能。
最后，它拥有更为现代且非常直观的GUI，并提供图形电路视图，让用户能够轻松创建和编辑电路。

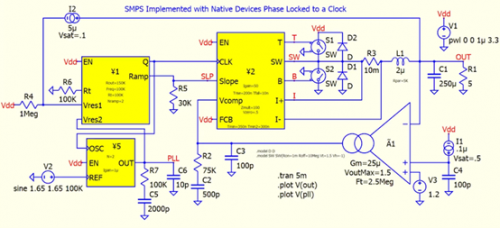

使用锁定时钟相位的本地器件实现SMPS
问：QSPICE对当今（电源）设计界有何意义？
Mike Englehardt：过去，电源设计人员依赖模拟电路和硅基电源开关；如今，数字控制和化合物半导体已成为先进电源设计中的常见要素。无论工程师是为电动汽车电池充电开发AI算法、优化Qorvo脉冲雷达电源，还是评估我们最新的碳化硅FET，QSPICE都是他们推动创新的理想平台。
问：如何理解“更卓越的SPICE技术基础”？
Mike：这些改进提升了仿真速度和精度。其一是消除了器件的I-V不连续性，从而获得更快的仿真。为了提高精度，我们提供了用于高阶晶体管级仿真的详细晶体管模型，并完全重新架构了基于误差的自适应时间步长控制。
问：仿真在何处运行？云端还是本地？
Mike：该软件包括多个可执行程序，用于处理模式采集、仿真、波形显示和后处理——所有程序均在本地运行。主程序QUX.exe根据需要调用其它可执行程序；它可在装有GPU加速器的Windows PC上运行，以获得高质量实时图形。
它还可以通过物理隔离（air-gapped）方式运行——这作为一种安全措施，用于将用户的计算机或网络与外部连接隔离，特别是与互联网或其它潜在非受信网络隔离，以防止未经授权的访问。这一功能允许此工具在高度敏感的环境中使用，如军队、政府、金融机构、研究实验室和某些工业控制系统。
问：QSPICE有哪些限制？
Mike：对电路大小或复杂性未设定人为限制，对导入、导出或测量也没有限制。由于QSPICE以英特尔目标代码编写，运行速度与计算机上的任何程序一样快。因此，唯一的限制就是用户电脑的“马力”。
问：它包含哪些模型？
Mike：模型包括Qorvo的碳化硅（SiC）产品和许多其它Qorvo电源产品；产品组合仍在不断更新中。QSPICE的更新将包含Qorvo全新电源管理解决方案的模型，使客户可以轻松利用Qorvo电源进行评估和设计；相关更新将在 QSPICE用户启动该工具时提供。
用户还可以创建自己的模型并将其集成到软件中，亦或轻松导入第三方模型。我们为此制作了一个视频（https://www.qorvo.com/design-hub/videos/importing-3rd-party-models-into-qspice），展示添加这些附加模型有多么容易。
问：谁可以使用 QSPICE？
Jeff：它对任何人和每个人都开放。其它IC制造商可以提供在其上运行的专有加密模型。我们欢迎半导体业界对QSPICE进行标准化。
问：到目前为止，它的反响如何？
Jeff：非常好。我们已经与超过1,000位用户进行了beta测试；以下是其中一些用户的评价：
• 更好、更强、更快！价值600万美元的仿真工具：QSPICE！我认为，SPICE已经升级至最高技术水平。感谢你们和Qorvo带来QSPICE这一款如此优秀的工具。
• 衷心祝贺你们推出了如此出色的软件。其强大的速度与直观性确实令人惊叹，并使它成为学生、专业人士和该领域爱好者的重要工具。它的速度和直观性无疑极大地促进了电气工程用户的生产力与效率。我对贵公司软件的卓越品质表示赞赏。
• 向整个团队致敬！作为一名经验丰富的SPICE用户，我在第一次使用QSPICE时没有遇到任何问题；其GUI直观简单。取消fcn-N键来激活选择工具的方式非常棒；我也很高兴看到所有新窗口始终处于浮动状态。
问：用户可从哪里获得QSPICE？
Jeff：QSPICE由Qorvo独家提供。
问：Qorvo是否提供与QSPICE互补的其它设计工具？
Jeff：QSPICE是另一种电子工程设计工具，可以添加至您的设计工具库中。有了Qorvo作为您的设计合作伙伴，您可以放心获得优质的设计实操服务和免费的系统级设计工具。我们的工具帮助您轻松、高效地完成设计；其中部分工具如下所示，这些工具均可在Qorvo Design Hub（qorvo.com/design-hub）获取：
• 基于RF的交互式工具及计算器（包括MatchCalc™）均可在Qorvo Design Hub免费在线使用。MatchCalc作为一款可免费下载的RF工具，类似于ADS或NI/AWR Microwave Office，能够完成RF元件和系统设计中的各种搭配任务；并轻松匹配RF链S1P和S2P文件。
• FET-Jet计算器——有助于评估和确定针对功率应用的SiC FET器件；此外，它还支持26种独特的电源拓扑结构，带来可迅速推动基本设计决策的结果。
• Modelithics作为Qorvo的GaN模型库，其中包含用于Qorvo GaN晶体管的高精度非线性仿真模型。
• Keysight模型库——在可下载的库中包含特定Qorvo产品模型，可与Keysight的PathWave System Design（SystemVue）或PathWave RF Synthesis（Genesys）配合使用。
欢迎访问Qorvo技术论坛（forum.qorvo.com），了解有关QSPICE的更多信息。早期用户和QSPICE创建者Mike Engelhardt将在这一论坛讨论模拟器的具体细节。此外，您还可以收听成功打造QSPICE的Mike Engelhardt为您解读QSPICE如何满足您的期待。“快去QSPICE一下吧！”
本文转载自Qorvo半导体微信公众号
