爱国者数码相机拆解:智商税 !!!

原创
04/14 07:45
3961
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

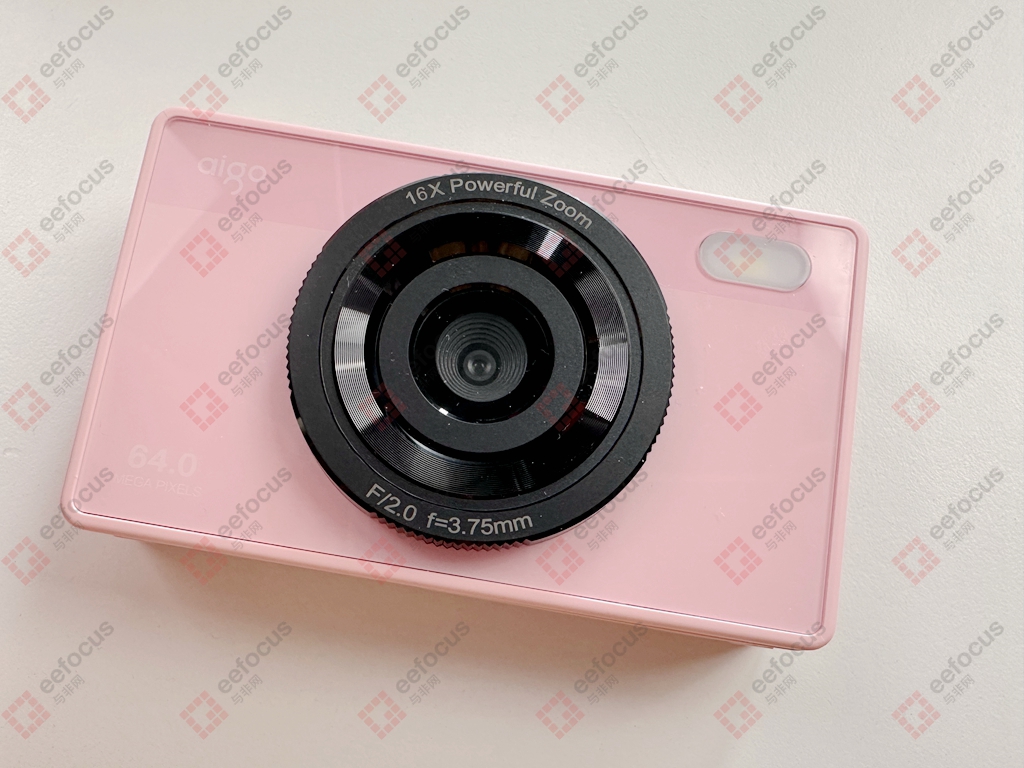

前段时间,类似抖音、小红书这种社交媒体突然兴起了复古相机热潮,各种博主对老式CCD相机具备的“氛围感”热烈追捧,于是催生了不少百元级低端市场的需求。正巧我也在电商平台看到爱国者推出的一款外观复古、功能简化的学生相机,主打学生党和预算有限的年轻用户。看评论好像还是不错的,于是就入手了,实际用下来才发现是妥妥的智商税。

吐槽点太多了,我就举几个例子,比如机身采用廉价ABS塑料,无防抖组件,假“滤镜环”仅为装饰;Type-C接口仅用于充电,无数据传输功能;2.8英寸IPS液晶屏,分辨率低(约640×480),色域窄,拖影明显;物理按键仅提供快门、变焦等基础功能,菜单交互简陋,妥妥的快餐式电子产品。不用怀疑,用来下你会发现实际性能与宣传差距较大,更像是“贴牌玩具”,影像甚至比不了目前中高端的手机拍摄,妥妥的智商税。既然没什么用,那就拆了。

拆解

拆解的完硬件方案确实也证实了这个产品是妥妥的智商税。

电池采用金慧创源电子的800mAh锂电池,分离式的这种设计兼容性强,有人喜欢有人厌,我不做评价。传感器官方宣称“6400万像素”,但实测发现分辨率极低,找了半天原因,最后在官方的宣传页上看到这么一段话“6400W像素是指插值像素,有效像素为800W”,什么意思呢?

有效像素是指感光元件中实际参与成像的物理像素数量,即真正捕捉光信号的单元;而插值像素则是通过软件算法模拟生成的虚拟像素值,并非真实感光数据。所以说人话就是,​用软件模拟的虚假分辨率掩盖硬件性能不足。实际使用的时候你也会发现动态范围与噪点控制都比较弱。

重点来看下PCB主板上的一些主要芯片,虽然说产品忽悠人,但是芯片方案还是值得探讨一番。

图像处理芯片是中国台湾傑霖科技的SoC(JL3331B),一颗性价比比较高的影响处理芯片,实际使用发现其处理能力有限,我认为其实更适合用于网络摄像头或者行车记录仪方案,用来做数码相机方案实在是有点自不量力。

基于USB Type-C接口的充电电路采用南鳞的锂电池充电管理芯片(LN2054)。

PCB板另一面则是包含了用于数码相机基本操作的金属机械按键,相机屏幕接口,支持外置存储的MicroSD卡槽(用于存储相片和视频)以及采集声音的麦克和播放视频的扬声器。芯片方面有用于存储系统固件的普冉SPI FLASH(P25Q32SH)以及英锐芯电子的音频功率放大器(LM4890S)。

硬件方案涉及到的主要几颗芯片都是国产芯,如下所示。

厂商 型号 说明
傑霖科技 JL3331B 图像处理芯片
南鳞 LN2054 锂电池充电管理芯片
普冉 P25Q32SH SPI FLASH
英锐芯 LM4890S 音频功率放大器

小结

这个产品最初的目的可能是用于填补低价位入门级数码相机的空白,并且试图将复古设计与便携性结合,吸引非专业摄影用户。但是从实际体验和拆解来看,这个所谓的复古数码相机内部硬件相当的简洁以及廉价。首先图像传感器弱爆,800W的有效像素宣传6400W高清像素,画质甚至不及千元手机;低分辨率的屏幕,塑料感伴随着廉价感的结构外观,买前觉得399元的数码相机真有性价比,拆解完直呼智商税,399元定价虚高,性能与宣传严重不符。其硬件方案貌似改版行车记录仪方案,真要拍照,性价比也远低于二手老款的影像旗舰手机。所以,妥妥的智商税。
