T和T’触发器的特点和区别

2021/08/20
1.8万
阅读需 3 分钟
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论
数字电路中,触发器是一种用于存储和输出状态的组合逻辑电路。T和T’触发器是两种最为常见的触发器类型之一,在数字电路设计和实现中应用广泛。本文将介绍T和T’触发器的特点和区别。

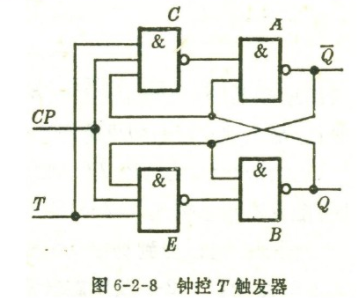

1.T触发器的特点

T触发器是一种基本的边沿触发器,其输入端只有T(Toggle)一个触发控制信号,用来反转输出状态。T触发器的特点如下:

1.1 可以实现频率分频

由于T触发器能够在每个时钟信号上翻转一次,因此可以使用T触发器实现频率分频,即将时钟周期延长或缩短到需要的倍数。

1.2 可以作为计数器使用

T触发器也可以作为二进制计数器使用,根据输入的脉冲数量进行计数,并输出相应的计数值。

1.3 状态可逆转

T触发器的一个重要特点是可以通过输入一个高电平或低电平的触发脉冲来翻转输出状态。这使得T触发器非常适合于用于存储状态并且允许状态在需要时进行更改的应用场合。

2.T'触发器的特点

T’触发器是T触发器的一种变体,其输入端有两个信号控制引脚:时钟(CLK)和使能(EN)信号。T’触发器的特点如下:

2.1 防止无效触发

T'触发器通过增加使能信号进行了改进,可以防止因无效触发而导致的错误输出。只有当使能信号为高电平时,时钟信号才能被触发,否则不会产生任何输出。

2.2 可以实现同步触发

T'触发器还可以实现同步触发,即在时钟信号上升沿或下降沿时,仅在使能信号为高电平时才会进行状态翻转。这使得T'触发器在数字电路中应用更广泛。

3.T和T’触发器的区别

T触发器和T'触发器最主要的区别是输入控制信号的数量和类型。T触发器仅使用一个触发控制信号,而T'触发器则需要两个控制信号。另外,T触发器没有使能信号来防止无效触发,只能通过其他方法来避免相关问题,而T'触发器则通过增加使能信号来解决这个问题。同时,T'触发器还可以实现同步触发,而T触发器则不支持。

T触发器和T’触发器各有其特点和应用场景。在数字电路的设计和实现中,选择合适的触发器类型可以有效提高电路的可靠性和稳定性。
