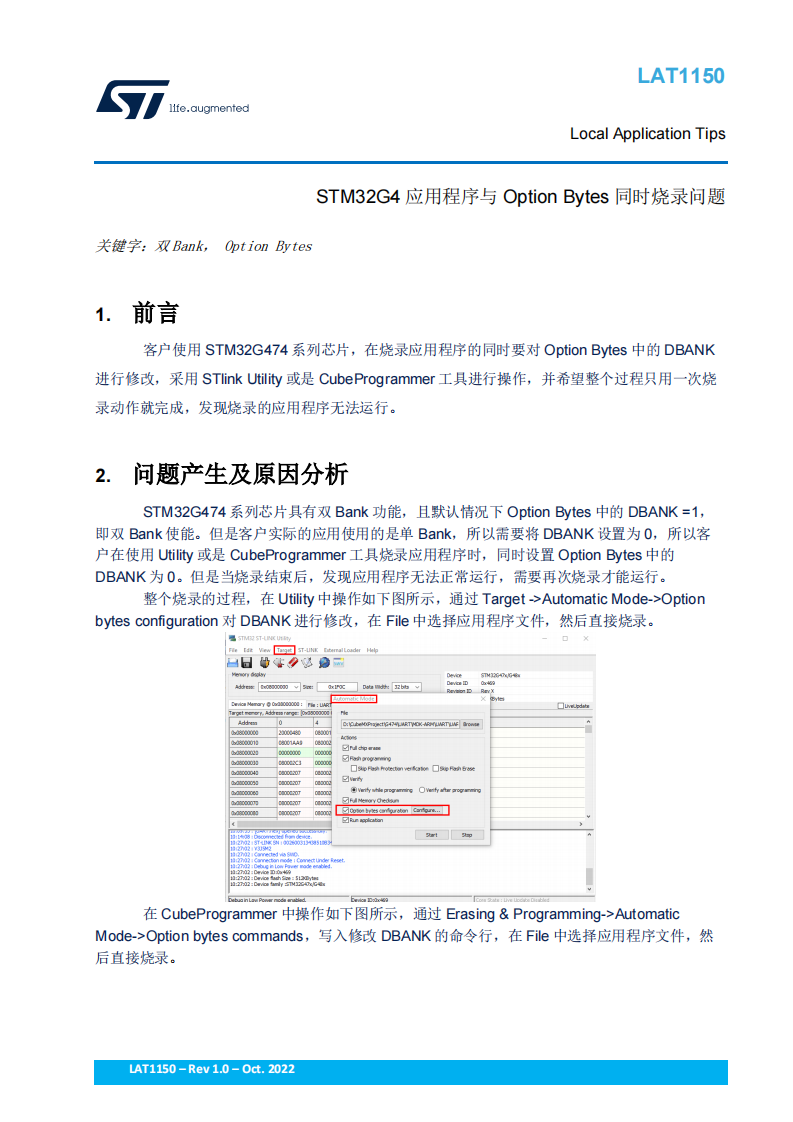

LAT1150 STM32G4 应用程序与 Option Bytes 同时烧录问题

前言

客户使用 STM32G474 系列芯片，在烧录应用程序的同时要对 Option Bytes 中的 DBANK进行修改，采用 STlink Utility 或是 CubeProgrammer 工具进行操作，并希望整个过程只用一次烧录动作就完成，发现烧录的应用程序无法运行。

问题产生及原因分析

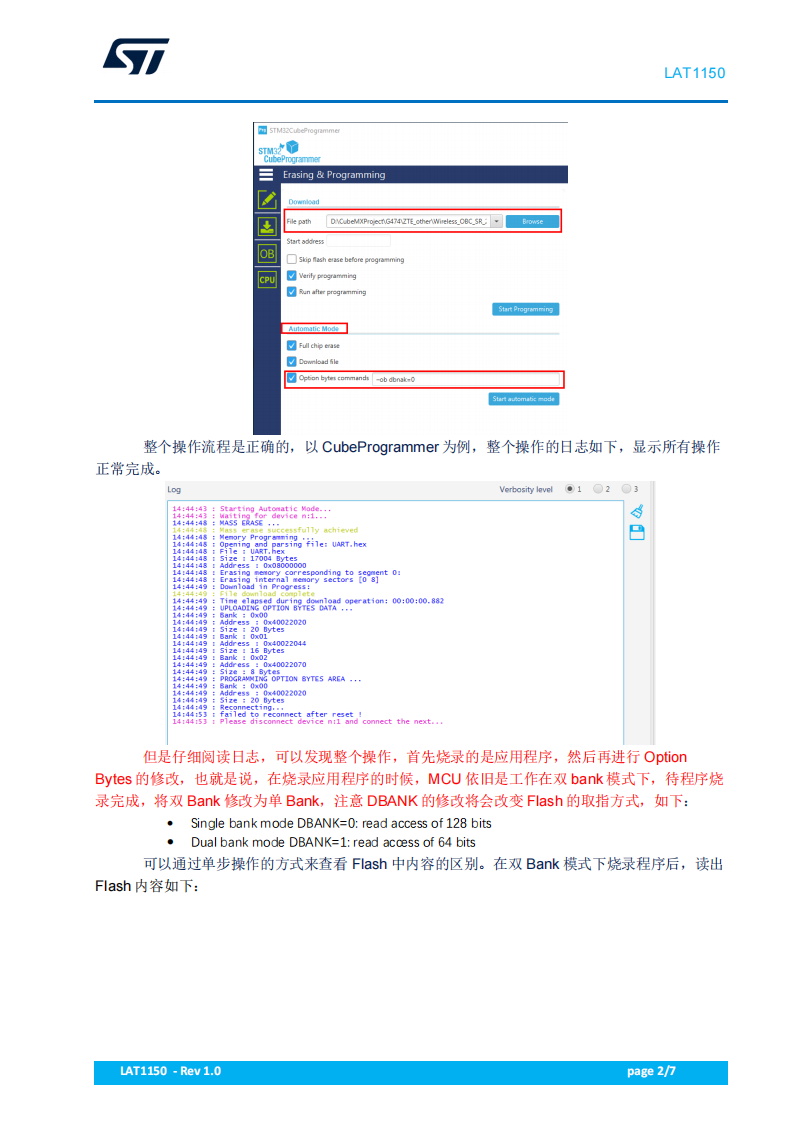

STM32G474 系列芯片具有双 Bank 功能，且默认情况下 Option Bytes 中的 DBANK =1，即双 Bank 使能。但是客户实际的应用使用的是单 Bank，所以需要将 DBANK 设置为 0，所以客户在使用 Utility 或是 CubeProgrammer 工具烧录应用程序时，同时设置 Option Bytes 中的DBANK 为 0。但是当烧录结束后，发现应用程序无法正常运行，需要再次烧录才能运行。

解决方案

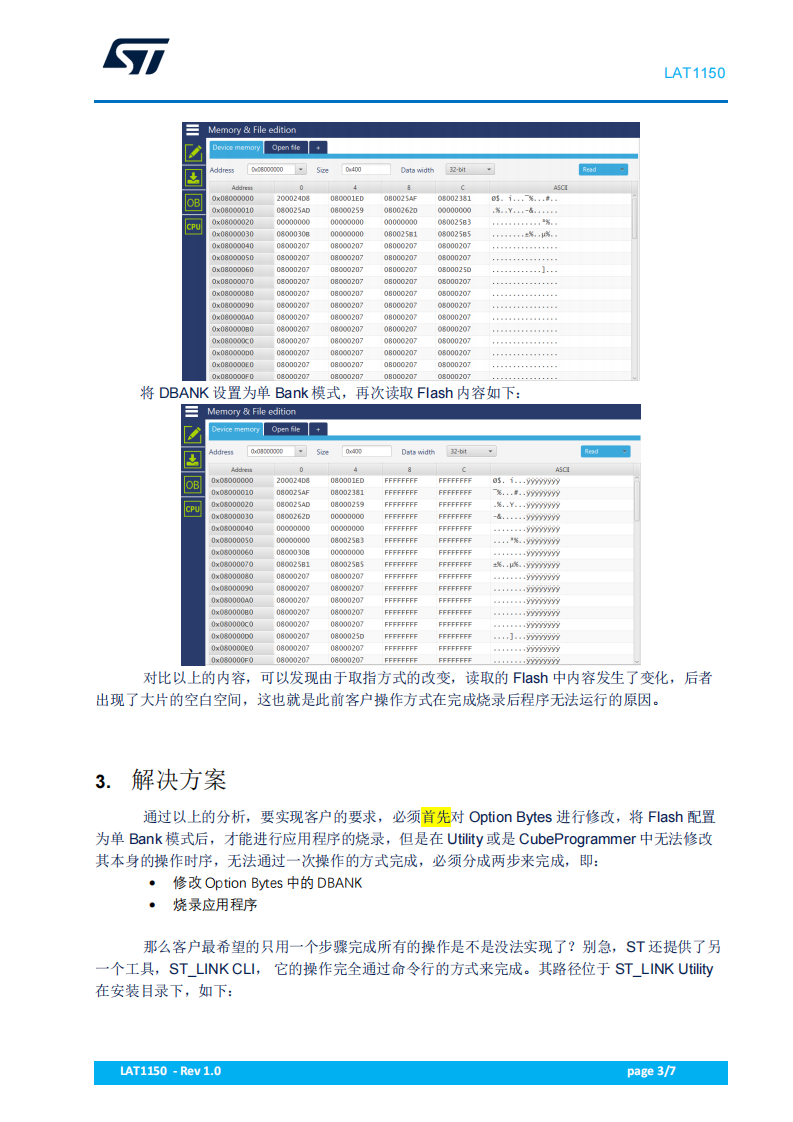

通过以上的分析，要实现客户的要求，必须首先对 Option Bytes 进行修改，将 Flash 配置为单 Bank 模式后，才能进行应用程序的烧录，但是在 Utility 或是 CubeProgrammer 中无法修改其本身的操作时序，无法通过一次操作的方式完成，必须分成两步来完成，即：

• 修改 Option Bytes 中的 DBANK
• 烧录应用程序

小结

这里分析了客户使用烧录工具 ST Link Utility 和 STM32CubeProgrammer 同时烧录 OptionBytes 中的 DBANK 设置和应用程序后程序无法正常运行的问题，给出了采用 ST-LINK_CLI.exe 工具一次性操作完成 Option Bytes 与应用程序烧录的解决方案。
