LAT1299 定时器不按设定超时产生中断（PDF）

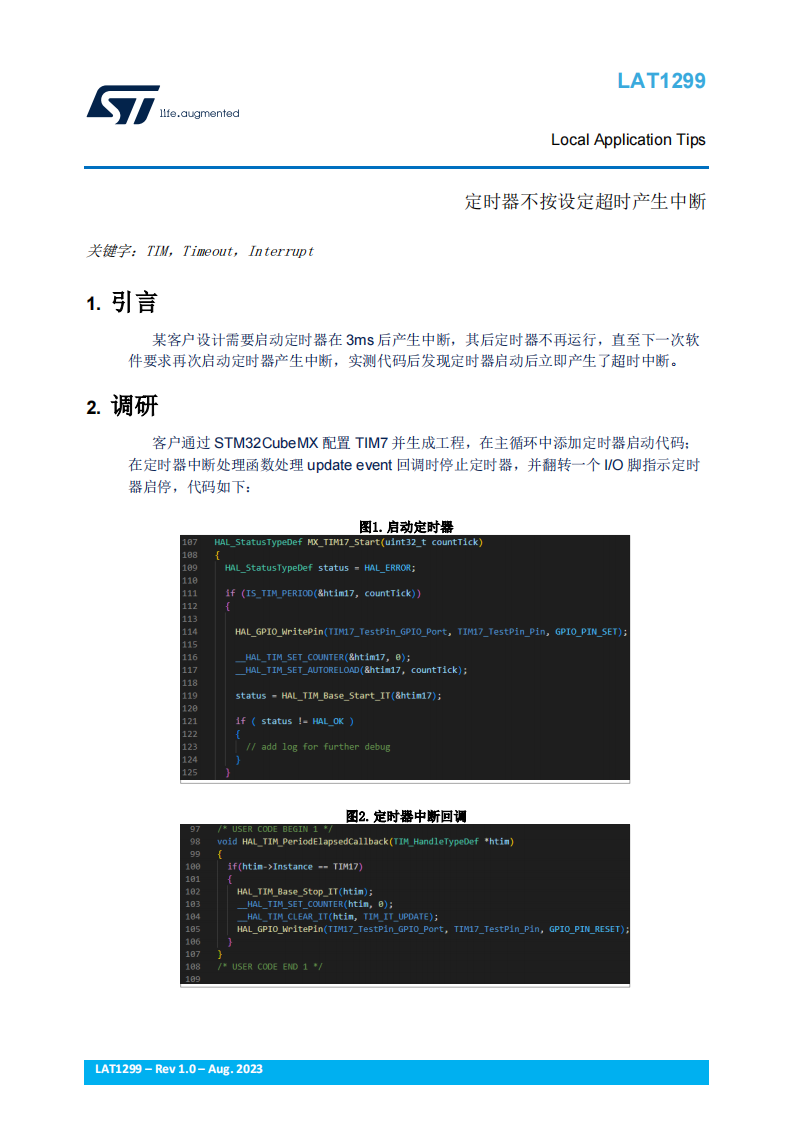

引言

某客户设计需要启动定时器在 3ms 后产生中断，其后定时器不再运行，直至下一次软件要求再次启动定时器产生中断，实测代码后发现定时器启动后立即产生了超时中断。

调研

客户通过 STM32CubeMX 配置 TIM7 并生成工程，在主循环中添加定时器启动代码；在定时器中断处理函数处理 update event 回调时停止定时器，并翻转一个 I/O 脚指示定时器启停。

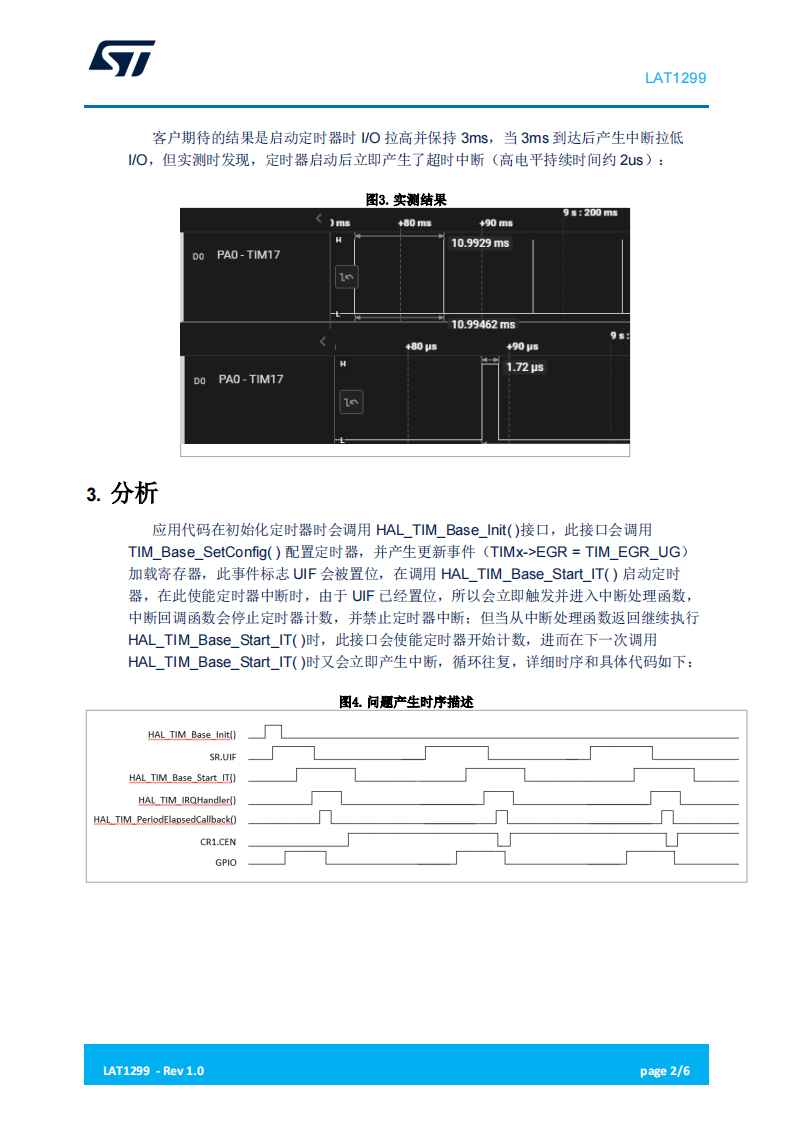

分析

应用代码在初始化定时器时会调用 HAL_TIM_Base_Init( )接口，此接口会调用TIM_Base_SetConfig( ) 配置定时器，并产生更新事件（TIMx->EGR = TIM_EGR_UG）加载寄存器，此事件标志 UIF 会被置位，在调用 HAL_TIM_Base_Start_IT( ) 启动定时器，在此使能定时器中断时，由于 UIF 已经置位，所以会立即触发并进入中断处理函数，中断回调函数会停止定时器计数，并禁止定时器中断；但当从中断处理函数返回继续执行HAL_TIM_Base_Start_IT( )时，此接口会使能定时器开始计数，进而在下一次调用HAL_TIM_Base_Start_IT( )时又会立即产生中断，循环往复。

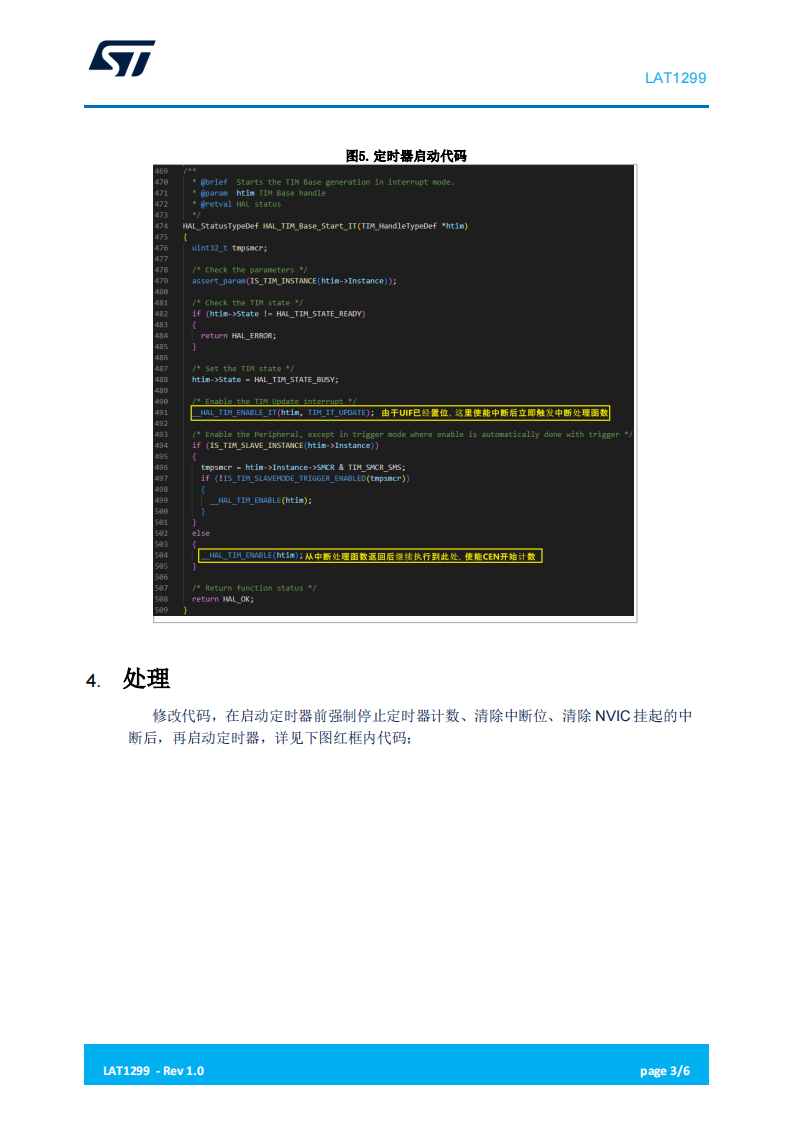

处理

修改代码，在启动定时器前强制停止定时器计数、清除中断位、清除 NVIC 挂起的中断后，再启动定时器。

小结

在碰到这类定时器异常问题时，可以利用 I/O 口指示运行状态，结合代码分析找到原因并加以解决。
