LAT1294 如何在用户应用中开启 LoRa CAD

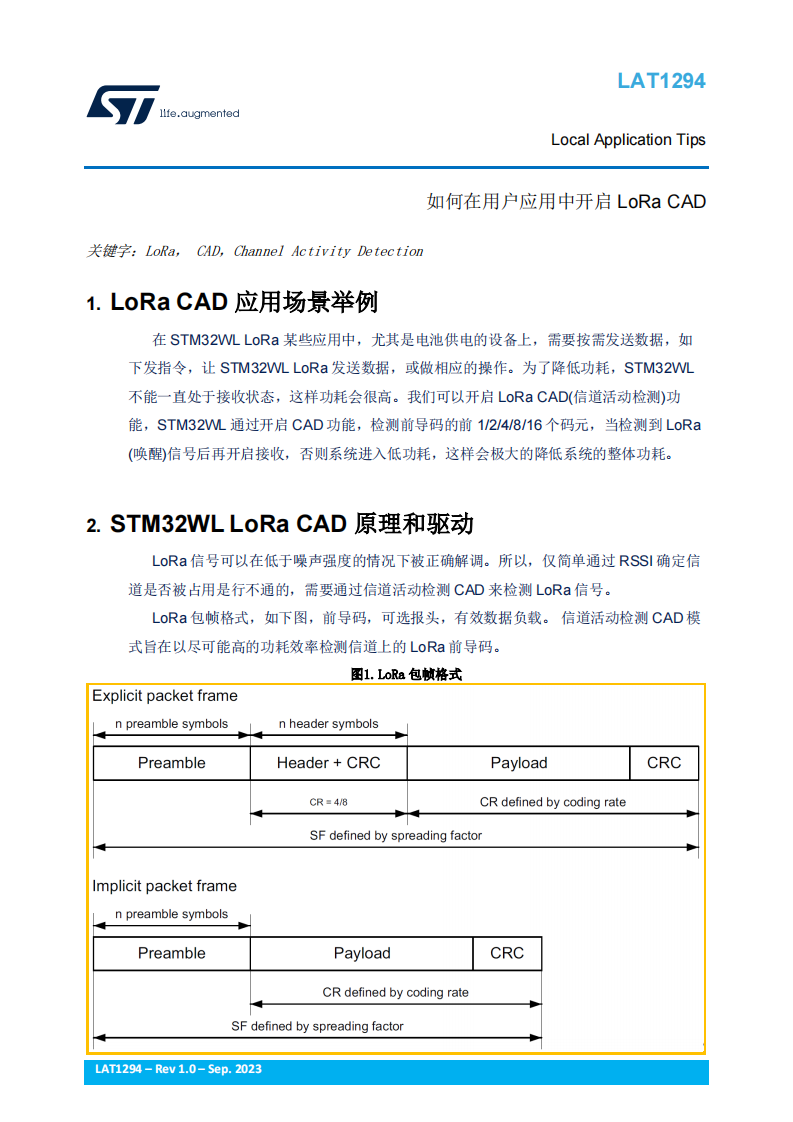

LoRa CAD 应用场景举例

在 STM32WL LoRa 某些应用中，尤其是电池供电的设备上，需要按需发送数据，如下发指令，让 STM32WL LoRa 发送数据，或做相应的操作。为了降低功耗，STM32WL不能一直处于接收状态，这样功耗会很高。我们可以开启 LoRa CAD(信道活动检测)功能，STM32WL 通过开启 CAD 功能，检测前导码的前 1/2/4/8/16 个码元，当检测到 LoRa(唤醒)信号后再开启接收，否则系统进入低功耗，这样会极大的降低系统的整体功耗。

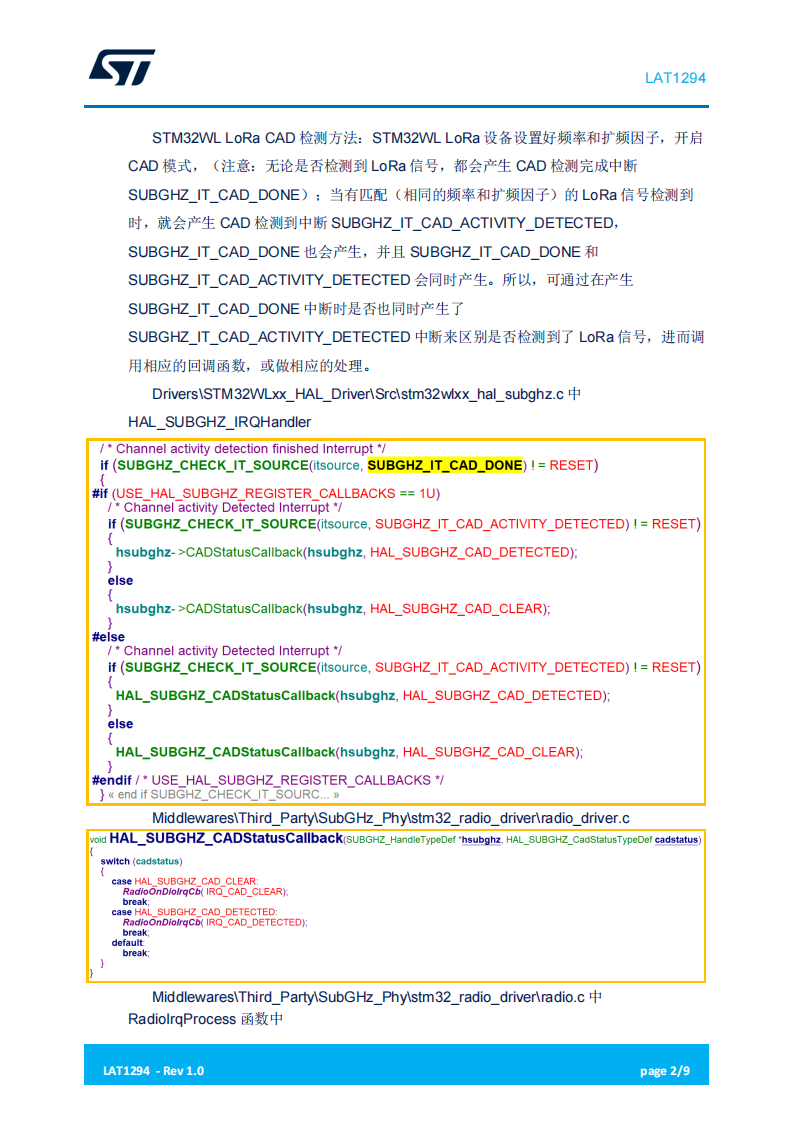

STM32WL LoRa CAD 原理和驱动

LoRa 信号可以在低于噪声强度的情况下被正确解调。所以，仅简单通过 RSSI 确定信道是否被占用是行不通的，需要通过信道活动检测 CAD 来检测 LoRa 信号。LoRa 包帧格式，如下图，前导码，可选报头，有效数据负载。 信道活动检测 CAD 模式旨在以尽可能高的功耗效率检测信道上的 LoRa 前导码。

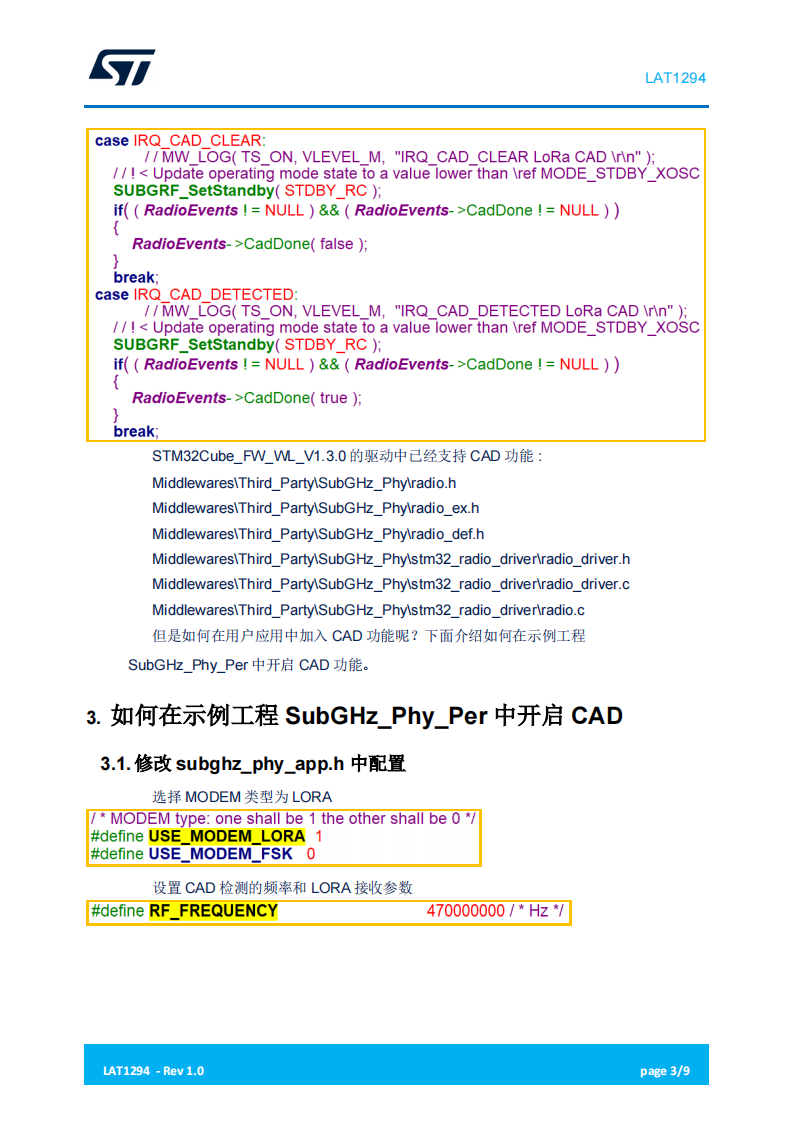

如何在示例工程 SubGHz_Phy_Per 中开启 CAD

小结

本 LAT 举例介绍了 LoRa CAD 应用场景，STM32WL LoRa CAD 的原理和相关的驱动，着重介绍了如何在示例工程(SubGHz_Phy_Per)中添加 LoRa CAD 功能。在此基础之上也可以很容易在 SubGHz_Phy_PingPong 和 SubGHz_Phy_AT_Slave示例工程中加入 LoRa CAD 功能。

当然也可以在 LoRaWAN_End_Node 示例工程中加入 LoRa CAD，但是还需要调整如下驱动，后续再补充介绍。

MiddlewaresThird_PartyLoRaWANMacLoRaMacInterfaces.h

MiddlewaresThird_PartyLoRaWANMacLoRaMac.c

MiddlewaresThird_PartyLoRaWANLmHandlerLmHandler.h

MiddlewaresThird_PartyLoRaWANLmHandlerLmHandler.c
