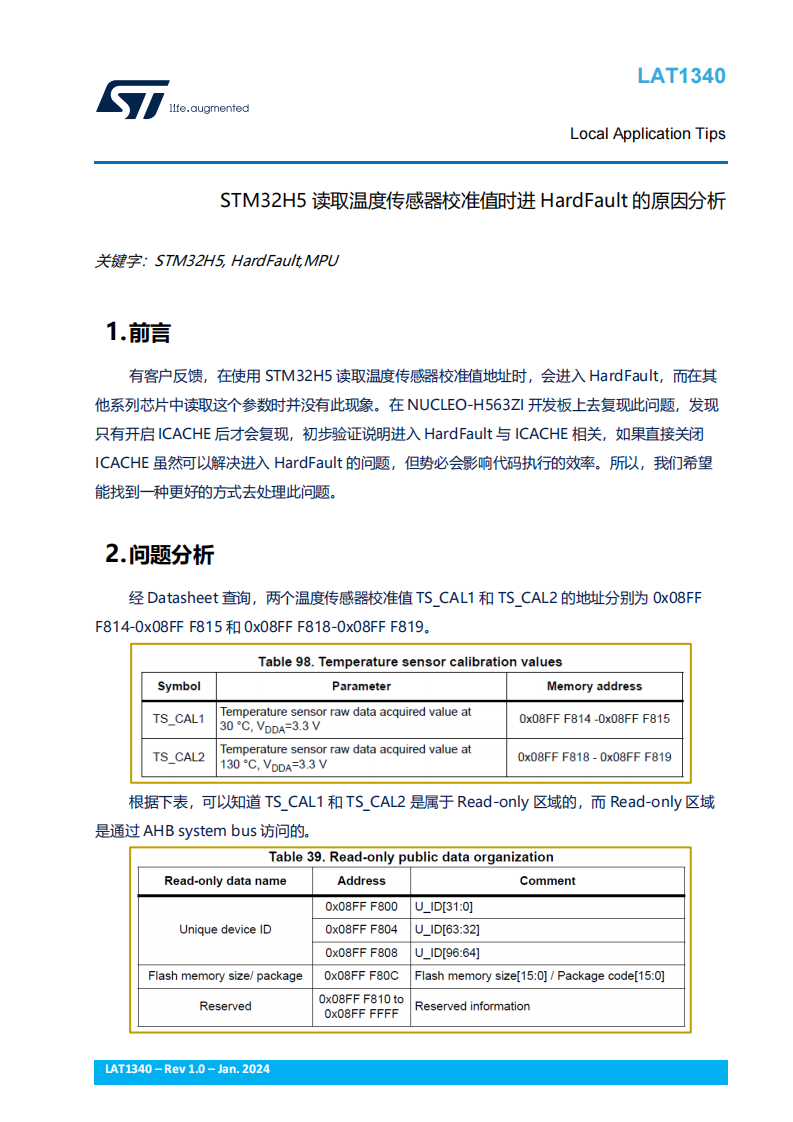

LAT1340 STM32H5读取温度传感器校准值时进HardFault的原因分析

前言

有客户反馈，在使用 STM32H5 读取温度传感器校准值地址时，会进入 HardFault，而在其他系列芯片中读取这个参数时并没有此现象。在 NUCLEO-H563ZI 开发板上去复现此问题，发现只有开启 ICACHE 后才会复现，初步验证说明进入 HardFault 与 ICACHE 相关，如果直接关闭ICACHE 虽然可以解决进入 HardFault 的问题，但势必会影响代码执行的效率。所以，我们希望能找到一种更好的方式去处理此问题。

问题分析

经 Datasheet 查询，两个温度传感器校准值 TS_CAL1 和 TS_CAL2 的地址分别为 0x08FFF814-0x08FF F815 和 0x08FF F818-0x08FF F819。

解决方法

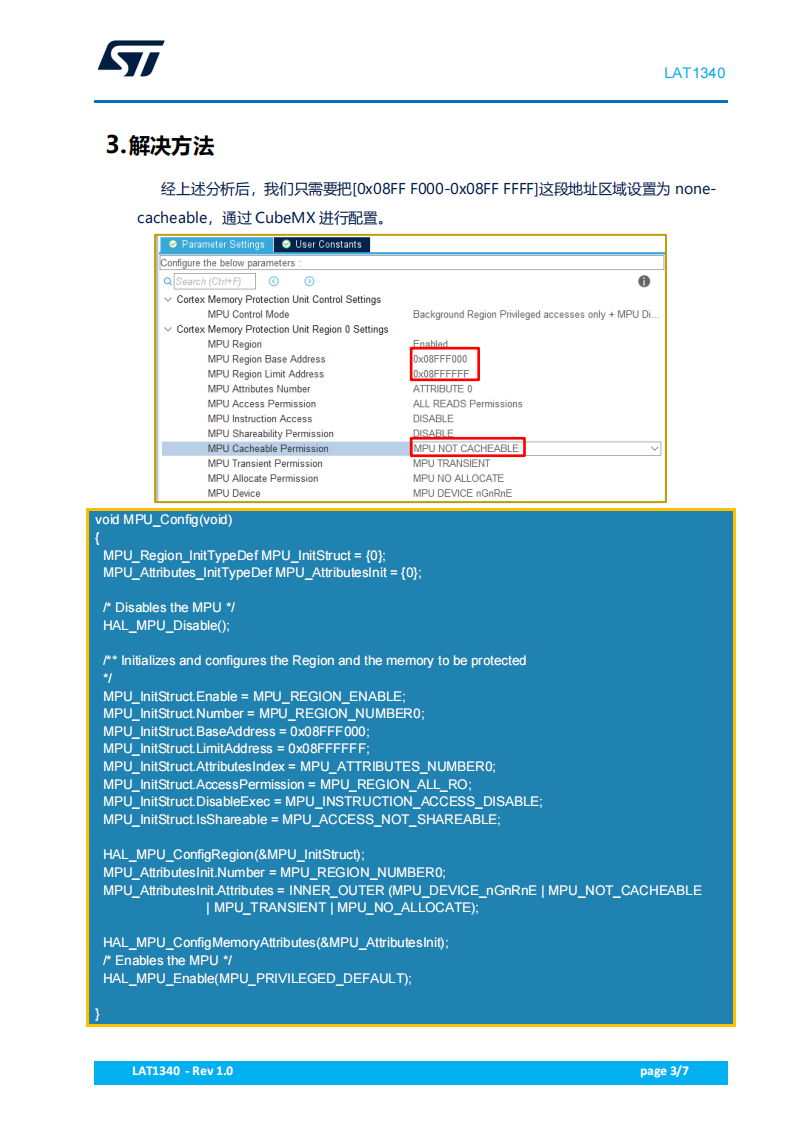

经上述分析后，我们只需要把[0x08FF F000-0x08FF FFFF]这段地址区域设置为 nonecacheable，通过 CubeMX 进行配置。

总结

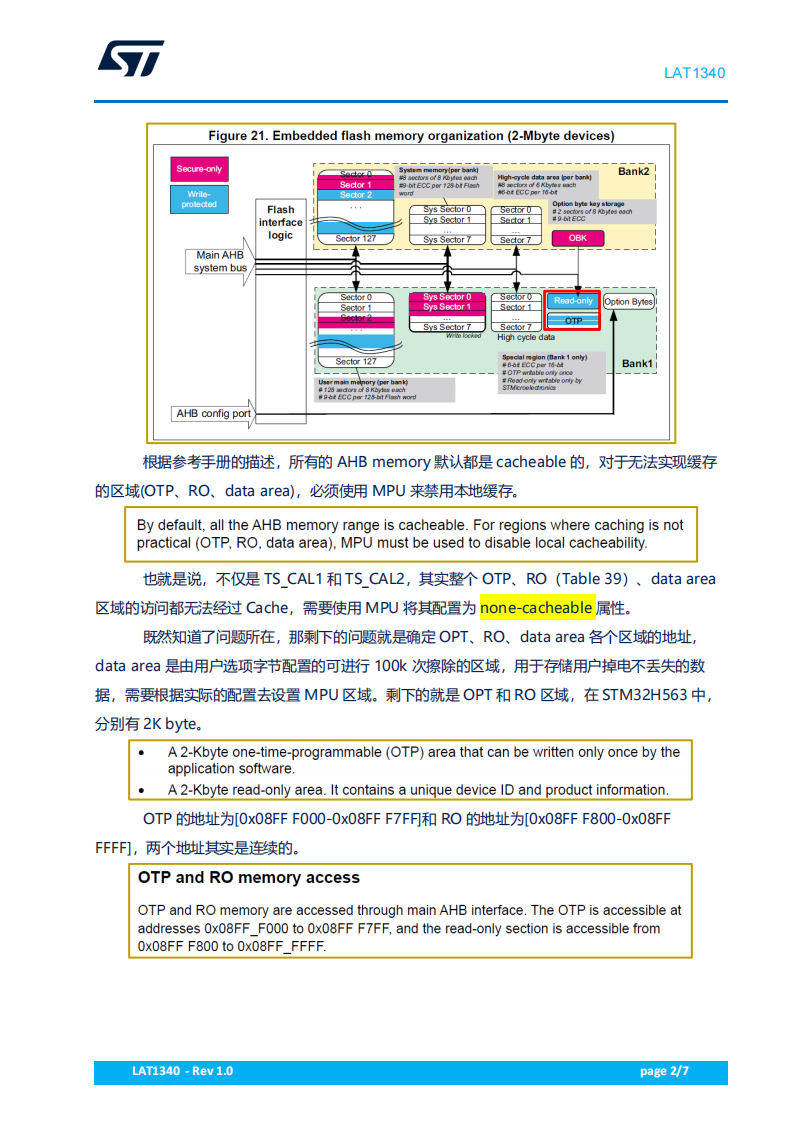

温度传感器校准值及 UID 等一些信息在 H5 中属于只读区域，而这个区域在 AHB 访问时，默认内存属性为 cacheable，需要通过 MPU 把这些区域设置为 none-cacheable，才能正常访问。每个系列的芯片架构都或多或少有差别，当按以往经验操作不能实现功能时，不妨对照相应芯片的数据手册、参考手册、应用笔记、甚至勘误手册，也许就能发现问题所在。
