LAT1364 DFSDM对TIM1的封波功能及注意事项

前言

在伺服变频器应用中，会用到 Singma-Delta ADC 进行采样，这时候如果客户使用到了STM32 自带的 DFSDM（Digital filter for sigma delta modulators）模块进行滤波，后面会与PWM 输出相关起来，这样有 Break 的封波需求，本文就这个功能以及注意事项做说明，使用STM32H723 芯片做测试验证。

配置 DFSDM 做为 TIM1 的封波信号

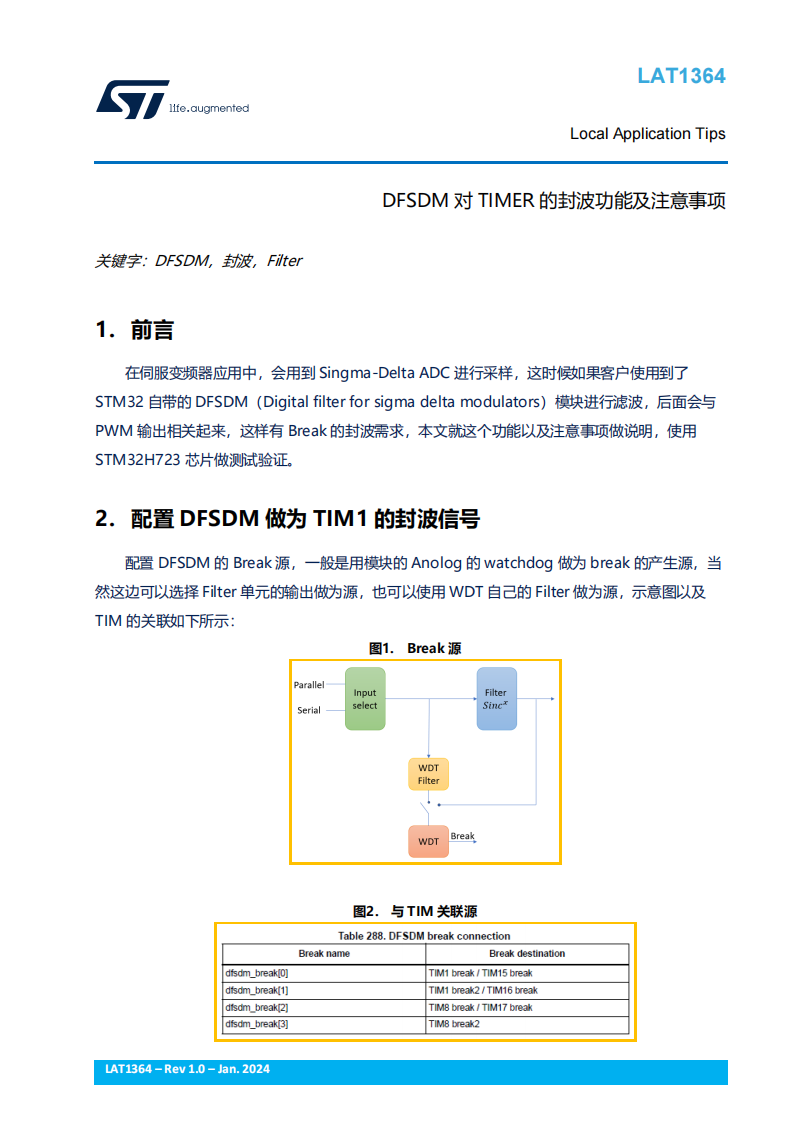

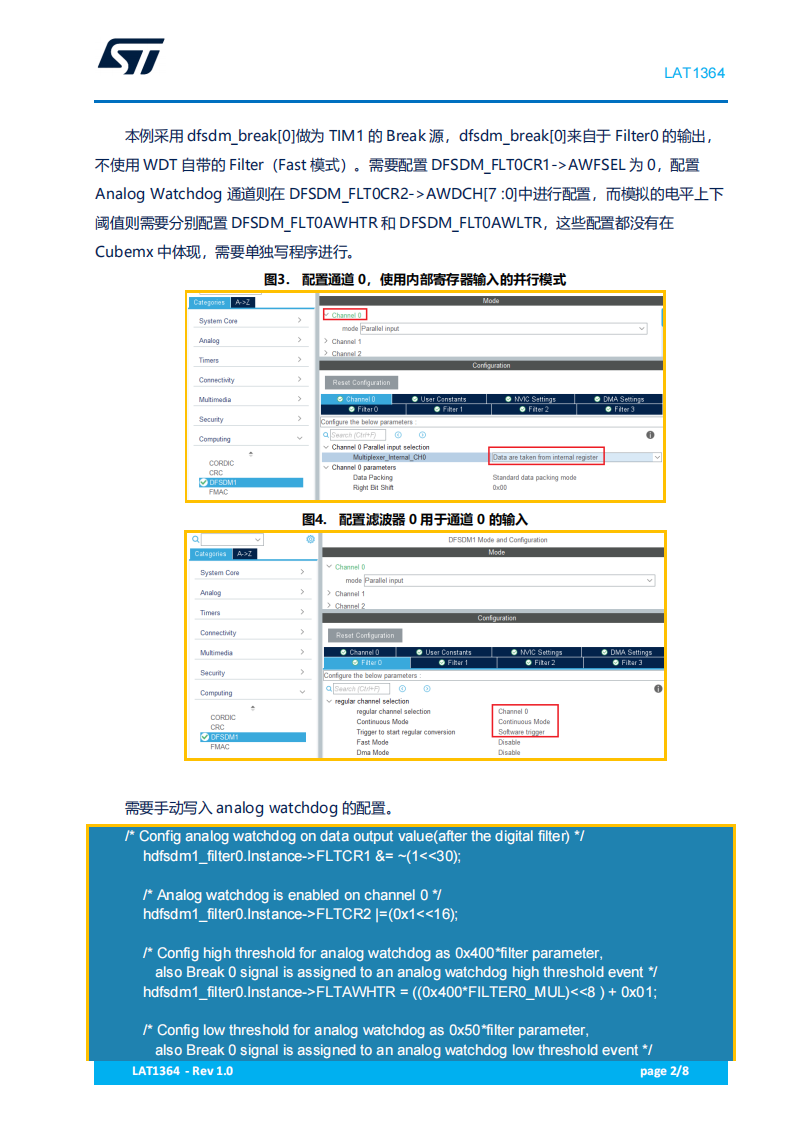

配置 DFSDM 的 Break 源，一般是用模块的 Anolog 的 watchdog 做为 break 的产生源，当然这边可以选择 Filter 单元的输出做为源，也可以使用 WDT 自己的 Filter 做为源。

测试效果

连续对寄存器输入相同数据 Test_Value ，设定上限是 0x400*filter，下限是 0x50*filter。

功能限制

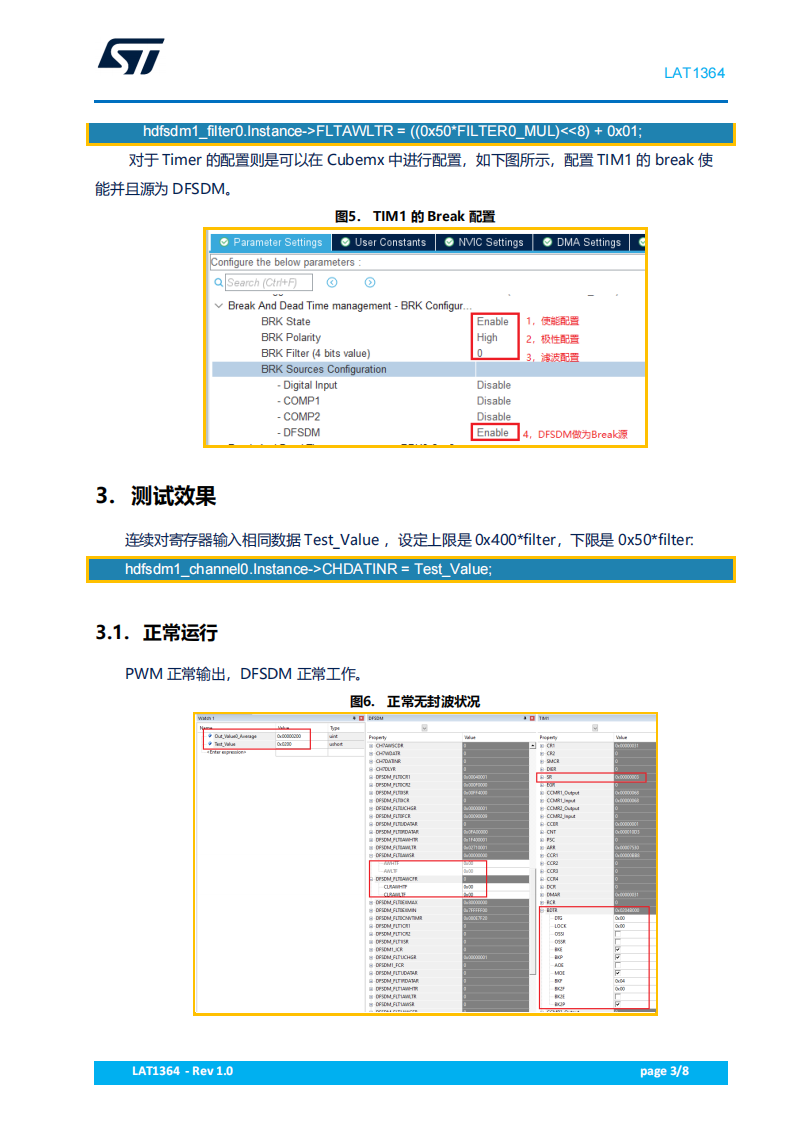

因为 DFSDM 的输出 break 信号不同于外部管脚的输入，普通的 TIM1 的管脚 break 是电平判别，而 DFSDM 的 break 严格意义上是沿的判别，因此 TIM1 的 break 滤波功能不能用于DFSDM 的 break 源，因此 BRK Filter 在本例中应该配置为 0，配置为大于 1 的值就没有 Break的效果。

结论

本例中详细介绍了如何配置 DFSDM 的输出做为 TIM1 的封波功能，并且强调不能对来自DFSDM 的 break 源使用 TIMER 的 break 滤波，上面配置供客户参考。另外本例子中 DFSDM 的配置是测试模式，实际使用过程中客户会使用到串行输入功能，详细使用说明可参考 AN4990 以及芯片的参考手册。
