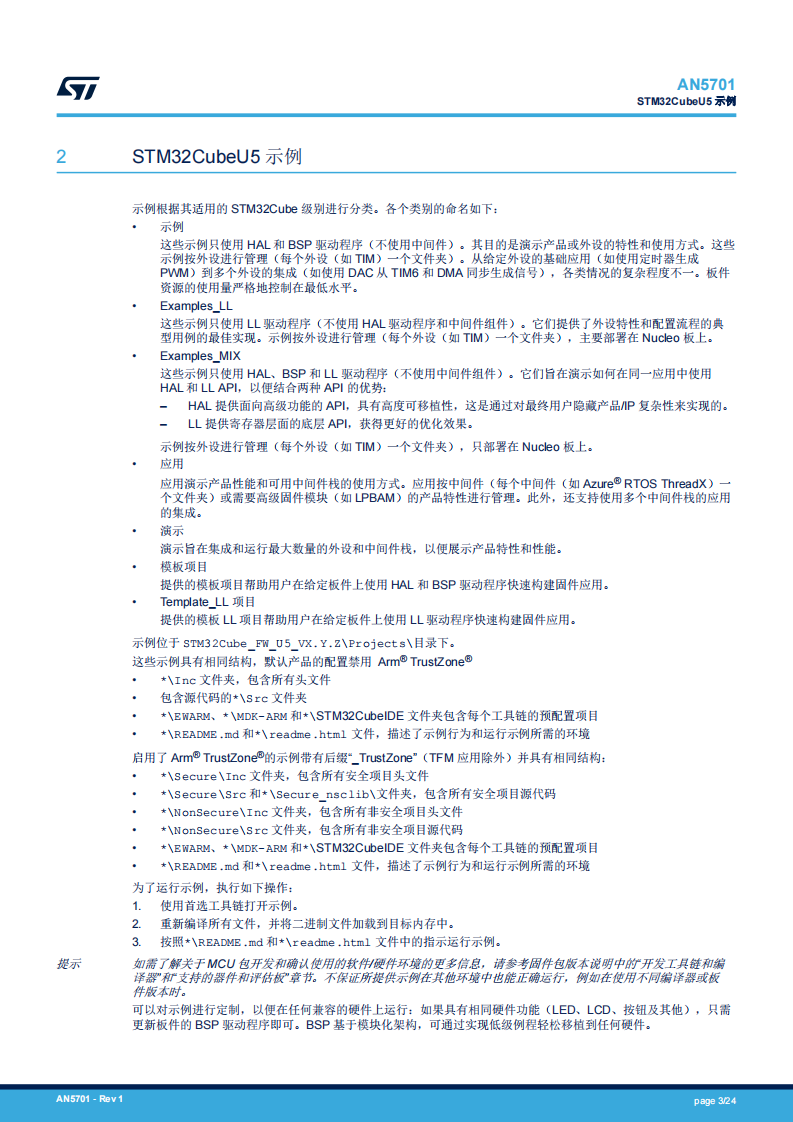

STM32CubeU5 示例
示例根据其适用的 STM32Cube 级别进行分类。各个类别的命名如下：
- 示例
这些示例只使用 HAL 和 BSP 驱动程序（不使用中间件）。其目的是演示产品或外设的特性和使用方式。这些示例按外设进行管理（每个外设（如 TIM）一个文件夹）。从给定外设的基础应用（如使用定时器生成PWM）到多个外设的集成（如使用 DAC 从 TIM6 和 DMA 同步生成信号），各类情况的复杂程度不一。板件资源的使用量严格地控制在最低水平。
- Examples_LL
这些示例只使用 LL 驱动程序（不使用 HAL 驱动程序和中间件组件）。它们提供了外设特性和配置流程的典型用例的最佳实现。示例按外设进行管理（每个外设（如 TIM）一个文件夹），主要部署在 Nucleo 板上。
- Examples_MIX
这些示例只使用 HAL、BSP 和 LL 驱动程序（不使用中间件组件）。它们旨在演示如何在同一应用中使用HAL 和 LL API，以便结合两种 API 的优势：
– HAL 提供面向高级功能的 API，具有高度可移植性，这是通过对最终用户隐藏产品/IP 复杂性来实现的。
– LL 提供寄存器层面的底层 API，获得更好的优化效果。
示例按外设进行管理（每个外设（如 TIM）一个文件夹），只部署在 Nucleo 板上。
- 应用
应用演示产品性能和可用中间件栈的使用方式。应用按中间件（每个中间件（如 Azure® RTOS ThreadX）一个文件夹）或需要高级固件模块（如 LPBAM）的产品特性进行管理。此外，还支持使用多个中间件栈的应用的集成。
- 演示
演示旨在集成和运行最大数量的外设和中间件栈，以便展示产品特性和性能。
- 模板项目
提供的模板项目帮助用户在给定板件上使用 HAL 和 BSP 驱动程序快速构建固件应用。
- Template_LL 项目
提供的模板 LL 项目帮助用户在给定板件上使用 LL 驱动程序快速构建固件应用。示例位于 STM32Cube_FW_U5_VX.Y.ZProjects目录下。
这些示例具有相同结构，默认产品的配置禁用 Arm® TrustZone®
- *Inc 文件夹，包含所有头文件
- 包含源代码的*Src 文件夹
- *EWARM、*MDK-ARM 和*STM32CubeIDE 文件夹包含每个工具链的预配置项目
- *README.md 和*readme.html 文件，描述了示例行为和运行示例所需的环境
启用了 Arm® TrustZone®的示例带有后缀“_TrustZone”（TFM 应用除外）并具有相同结构：
- *SecureInc 文件夹，包含所有安全项目头文件
- *SecureSrc 和*Secure_nsclib文件夹，包含所有安全项目源代码
- *NonSecureInc 文件夹，包含所有非安全项目头文件
- *NonSecureSrc 文件夹，包含所有非安全项目源代码
- *EWARM、*MDK-ARM 和*STM32CubeIDE 文件夹包含每个工具链的预配置项目
- *README.md 和*readme.html 文件，描述了示例行为和运行示例所需的环境
为了运行示例，执行如下操作：
- 使用首选工具链打开示例。
- 重新编译所有文件，并将二进制文件加载到目标内存中。
- 按照*README.md 和*readme.html 文件中的指示运行示例。
