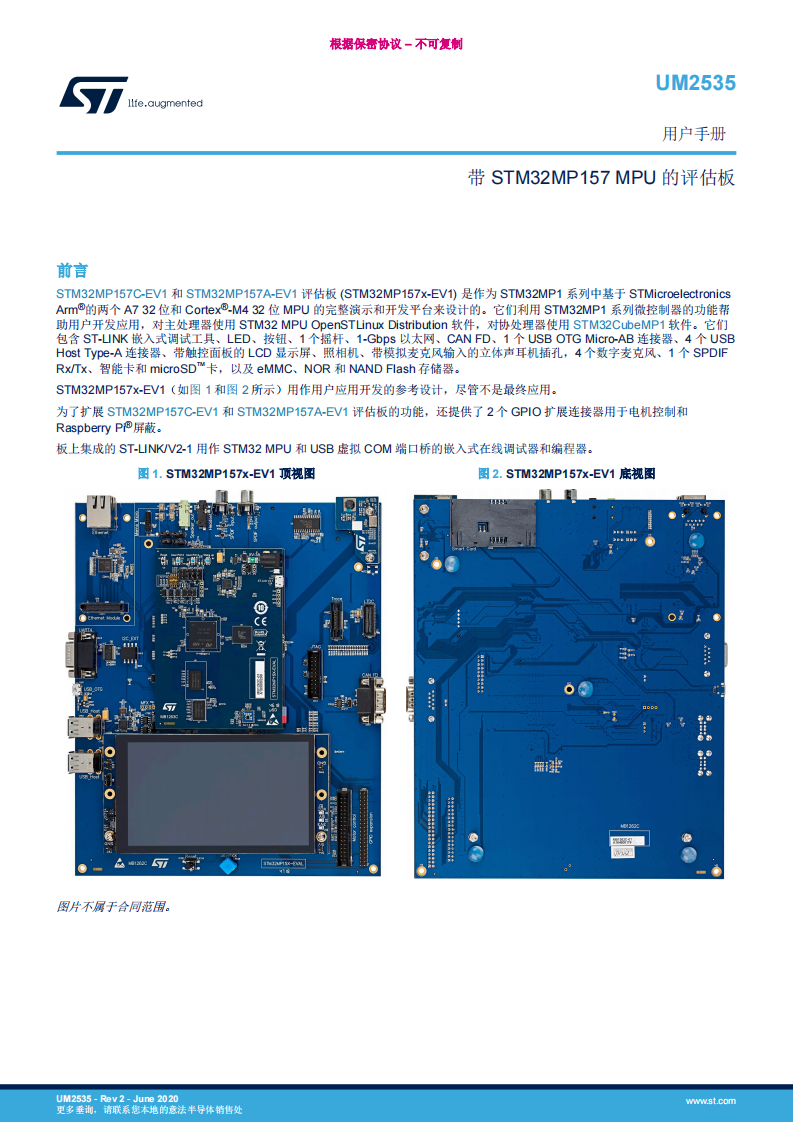

UM2535 带STM32MP157MPU的评估板

Arm®的两个 A7 32 位和 Cortex®-M4 32 位 MPU 的完整演示和开发平台来设计的。它们利用 STM32MP1 系列微控制器的功能帮助用户开发应用，对主处理器使用 STM32 MPU OpenSTLinux Distribution 软件，对协处理器使用 STM32CubeMP1 软件。它们包含 ST-LINK 嵌入式调试工具、LED、按钮、1 个摇杆、1-Gbps 以太网、CAN FD、1 个 USB OTG Micro-AB 连接器、4 个 USBHost Type-A 连接器、带触控面板的 LCD 显示屏、照相机、带模拟麦克风输入的立体声耳机插孔，4 个数字麦克风、1 个 SPDIFRx/Tx、智能卡和 microSD™卡，以及 eMMC、NOR 和 NAND Flash 存储器。

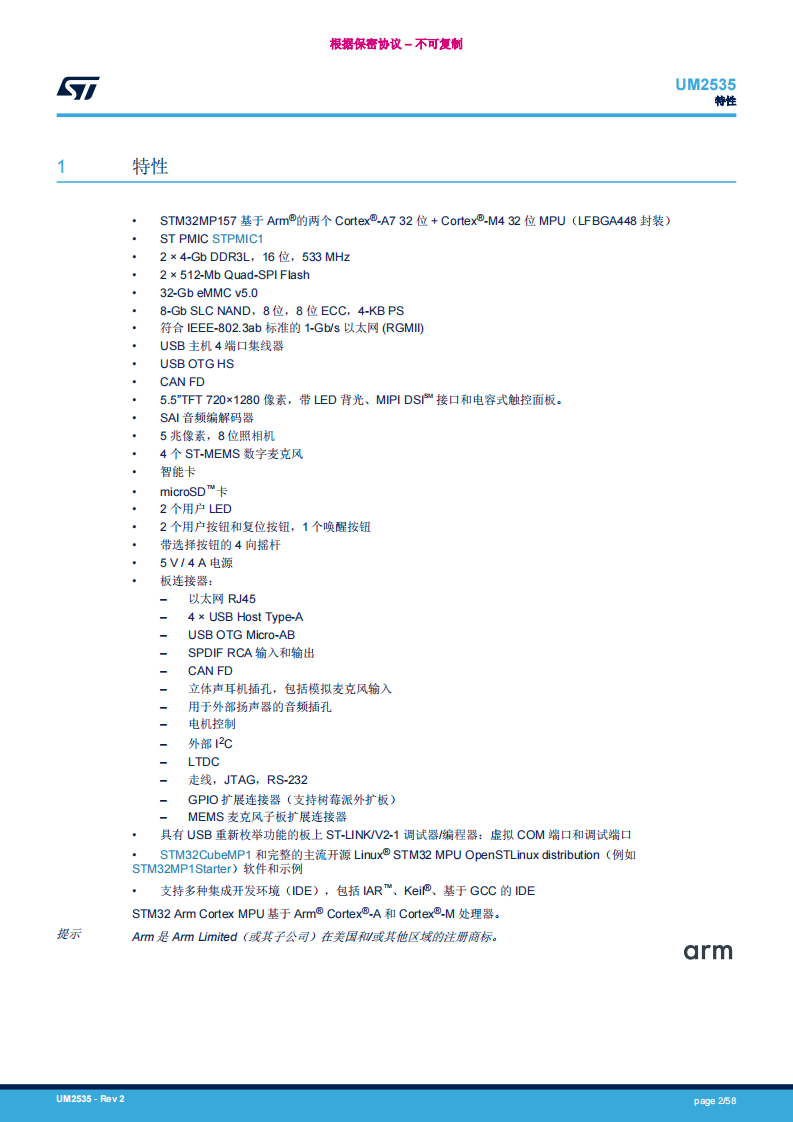

特性

• STM32MP157 基于 Arm®的两个 Cortex®-A7 32 位 + Cortex®-M4 32 位 MPU（LFBGA448 封装）
• ST PMIC STPMIC1
• 2 × 4-Gb DDR3L，16 位，533 MHz
• 2 × 512-Mb Quad-SPI Flash
• 32-Gb eMMC v5.0
• 8-Gb SLC NAND，8 位，8 位 ECC，4-KB PS
• 符合 IEEE-802.3ab 标准的 1-Gb/s 以太网 (RGMII)

• USB 主机 4 端口集线器
• USB OTG HS
• CAN FD
• 5.5”TFT 720×1280 像素，带 LED 背光、MIPI DSISM 接口和电容式触控面板。
• SAI 音频编解码器
• 5 兆像素，8 位照相机
• 4 个 ST-MEMS 数字麦克风
• 智能卡

• microSD™卡
• 2 个用户 LED
• 2 个用户按钮和复位按钮，1 个唤醒按钮
• 带选择按钮的 4 向摇杆

• 5 V / 4 A 电源
• 板连接器：

–以太网 RJ45

– 4 × USB Host Type-A

– USB OTG Micro-AB

– SPDIF RCA 输入和输出

– CAN FD

–立体声耳机插孔，包括模拟麦克风输入

–用于外部扬声器的音频插孔

–电机控制

–外部 I 2C

– LTDC

–走线，JTAG，RS-232

– GPIO 扩展连接器（支持树莓派外扩板）

– MEMS 麦克风子板扩展连接器

• 具有 USB 重新枚举功能的板上 ST-LINK/V2-1 调试器/编程器：虚拟 COM 端口和调试端口

• STM32CubeMP1 和完整的主流开源 Linux® STM32 MPU OpenSTLinux distribution（例如STM32MP1Starter）软件和示例

• 支持多种集成开发环境（IDE），包括 IAR™、Keil®、基于 GCC 的 IDE

STM32 Arm Cortex MPU 基于 Arm® Cortex®-A 和 Cortex®-M 处理器。
