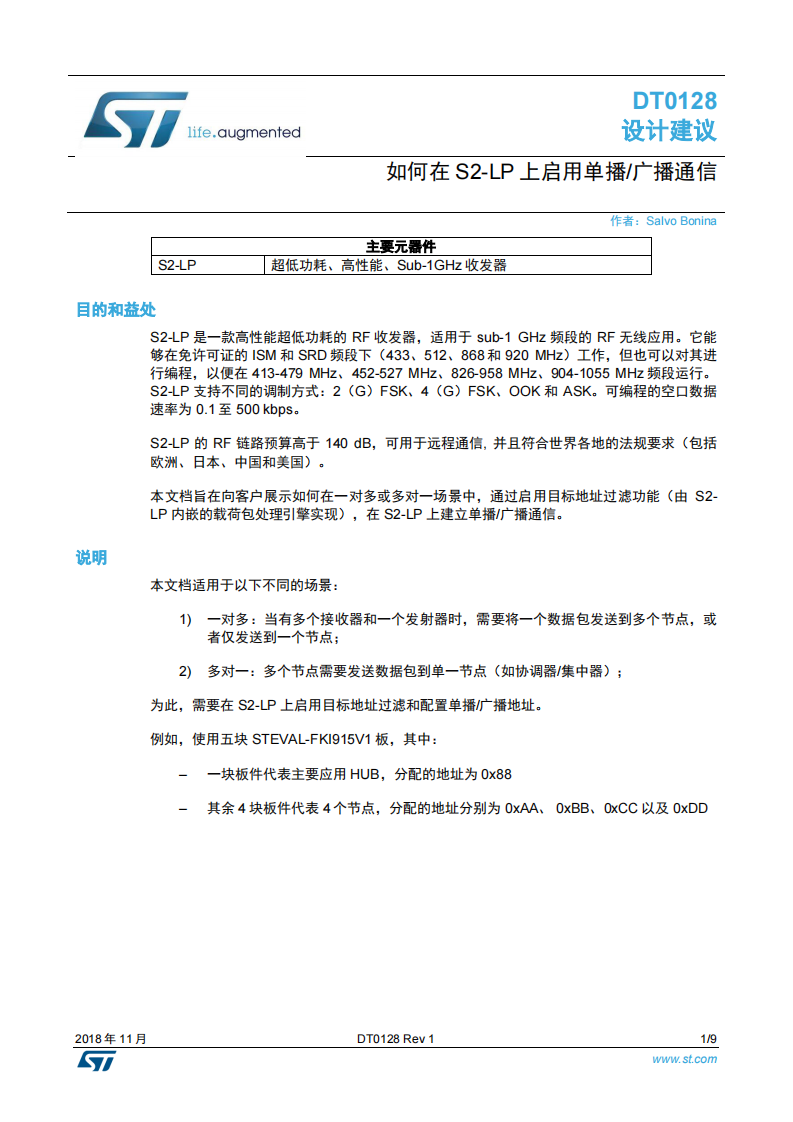

目的和益处
S2-LP 是一款高性能超低功耗的 RF 收发器，适用于 sub-1 GHz 频段的 RF 无线应用。它能够在免许可证的 ISM 和 SRD 频段下（433、512、868 和 920 MHz）工作，但也可以对其进行编程，以便在 413-479 MHz、452-527 MHz、826-958 MHz、904-1055 MHz 频段运行。
S2-LP 支持不同的调制方式：2（G）FSK、4（G）FSK、OOK 和 ASK。可编程的空口数据速率为 0.1 至 500 kbps。
S2-LP 的 RF 链路预算高于 140 dB，可用于远程通信, 并且符合世界各地的法规要求（包括欧洲、日本、中国和美国）。
本文档旨在向客户展示如何在一对多或多对一场景中，通过启用目标地址过滤功能（由 S2-LP 内嵌的载荷包处理引擎实现），在 S2-LP 上建立单播/广播通信。
说明
本文档适用于以下不同的场景：
1) 一对多：当有多个接收器和一个发射器时，需要将一个数据包发送到多个节点，或者仅发送到一个节点；
2) 多对一：多个节点需要发送数据包到单一节点（如协调器/集中器）；
为此，需要在 S2-LP 上启用目标地址过滤和配置单播/广播地址。
例如，使用五块 STEVAL-FKI915V1 板，其中：
‒一块板件代表主要应用 HUB，分配的地址为 0x88
‒其余 4 块板件代表 4 个节点，分配的地址分别为 0xAA、 0xBB、0xCC 以及 0xDD
使用此设置并启用目标地址过滤后，当目标地址匹配（节点地址和数据包中内嵌的目标地址字段）时，数据包即可成功接收。如果发送端地址与数据包中内嵌的目标地址不同，则接收端将按预期报告错误：“数据包丢失。目标地址不匹配”。
在本文档中，您将了解如何为 S2-LP 的寄存器配置地址过滤范围。

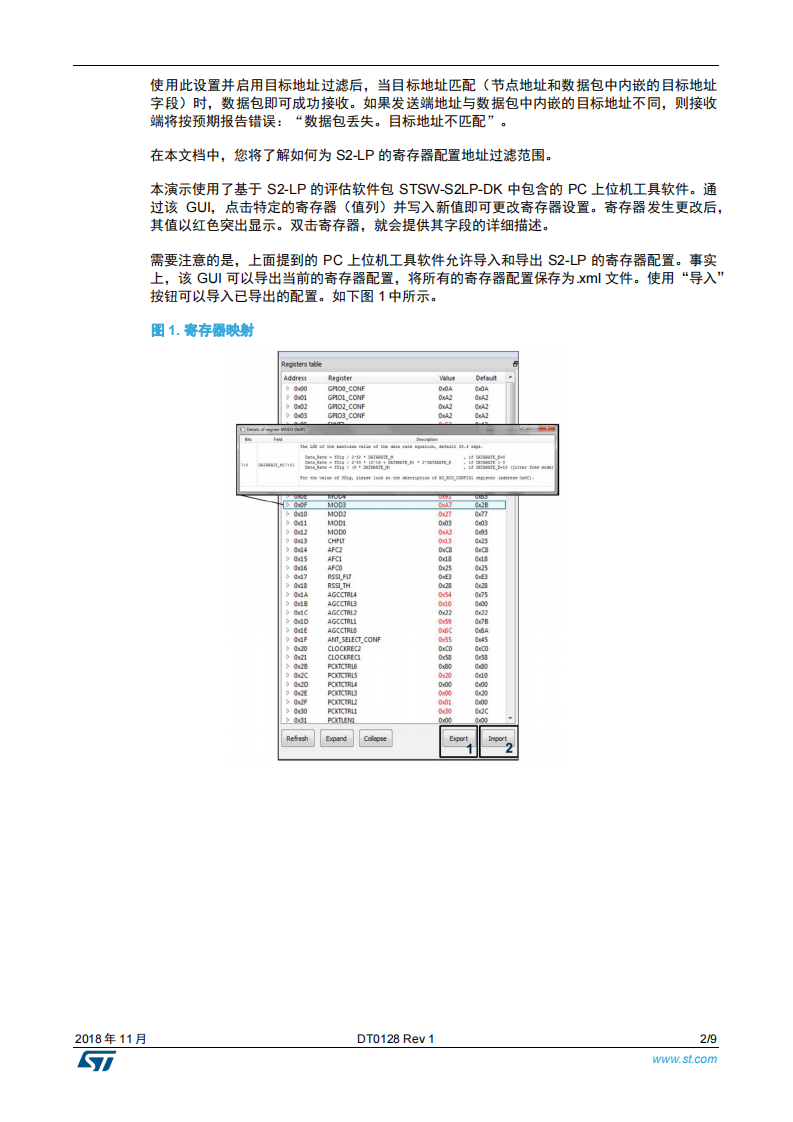

本演示使用了基于 S2-LP 的评估软件包 STSW-S2LP-DK 中包含的 PC 上位机工具软件。通过该 GUI，点击特定的寄存器（值列）并写入新值即可更改寄存器设置。寄存器发生更改后，其值以红色突出显示。双击寄存器，就会提供其字段的详细描述。
需要注意的是，上面提到的 PC 上位机工具软件允许导入和导出 S2-LP 的寄存器配置。事实上，该 GUI 可以导出当前的寄存器配置，将所有的寄存器配置保存为.xml 文件。使用“导入”按钮可以导入已导出的配置。
