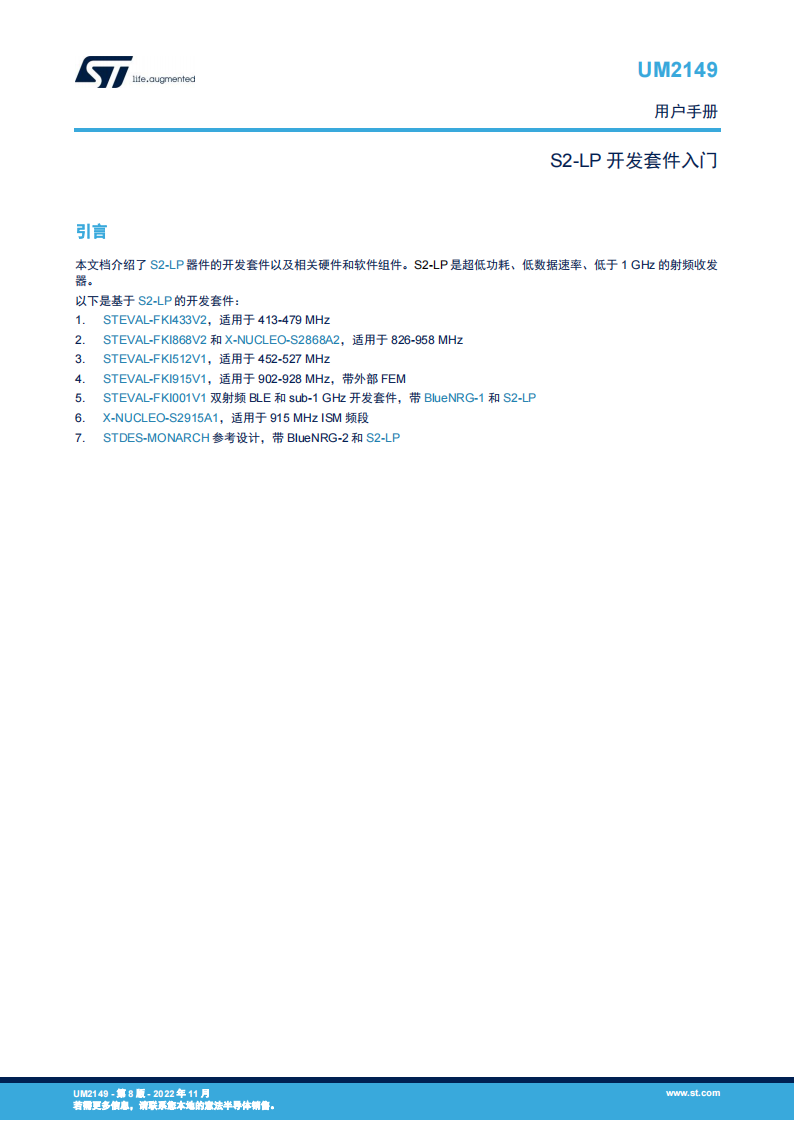

本文档介绍了 S2-LP 器件的开发套件以及相关硬件和软件组件。S2-LP 是超低功耗、低数据速率、低于 1 GHz 的射频收发器。
以下是基于 S2-LP 的开发套件：
- STEVAL-FKI433V2，适用于 413-479 MHz
- STEVAL-FKI868V2 和 X-NUCLEO-S2868A2，适用于 826-958 MHz
- STEVAL-FKI512V1，适用于 452-527 MHz
- STEVAL-FKI915V1，适用于 902-928 MHz，带外部 FEM
- STEVAL-FKI001V1 双射频 BLE 和 sub-1 GHz 开发套件，带 BlueNRG-1 和 S2-LP
- X-NUCLEO-S2915A1，适用于 915 MHz ISM 频段
- STDES-MONARCH 参考设计，带 BlueNRG-2 和 S2-LP

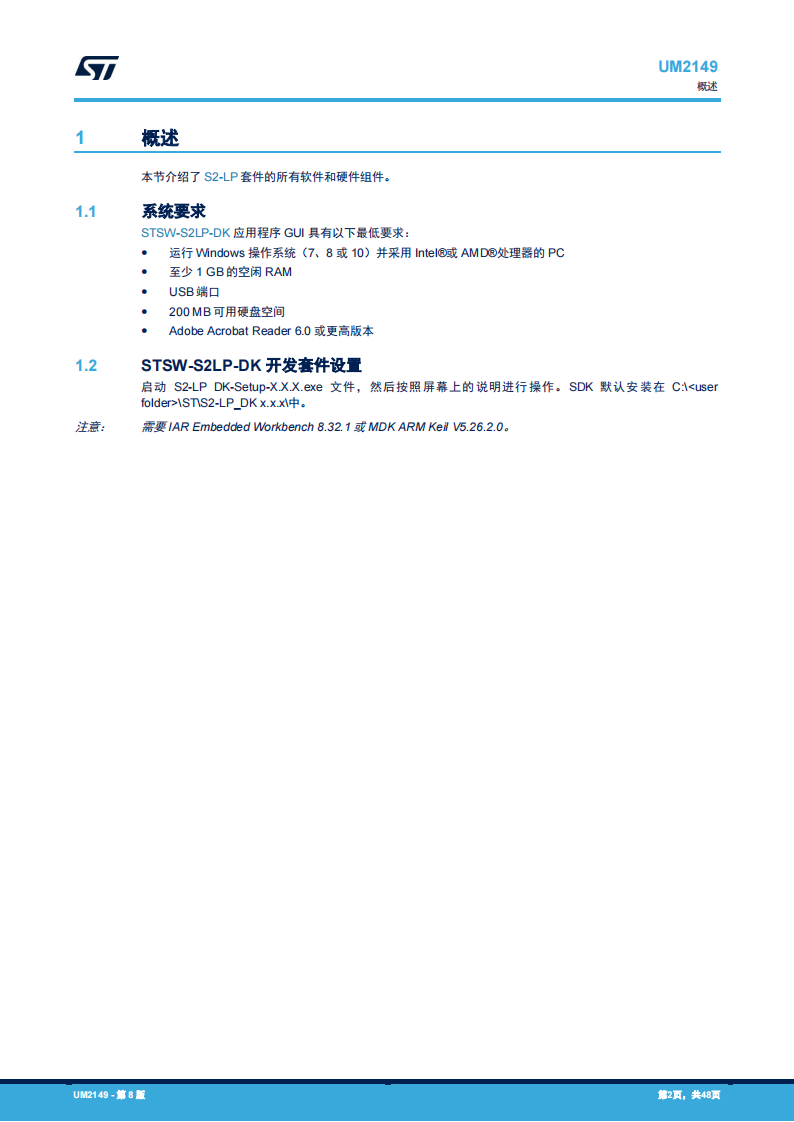

本节介绍了 S2-LP 套件的所有软件和硬件组件。
系统要求
STSW-S2LP-DK 应用程序 GUI 具有以下最低要求：
运行 Windows 操作系统（7、8 或 10）并采用 Intel®或 AMD®处理器的 PC
至少 1 GB 的空闲 RAM
USB 端口
200 MB 可用硬盘空间
Adobe Acrobat Reader 6.0 或更高版本
STSW-S2LP-DK 开发套件设置
启动 S2-LP DK-Setup-X.X.X.exe 文件，然后按照屏幕上的说明进行操作。SDK 默认安装在 C:<userfolder>STS2-LP_DK x.x.x中。
GUI 软件说明
软件包中包含的 S2-LP DK GUI 是一个图形用户界面，可用于与 S2-LP 设备进行交互并评估其性能。
您可点击桌面上或者：开始 →STMicroelectronics →S2-LP DK X.X.X →S2-LP DK 下的 S2-LP GUI 图标，运行此实用程序。
该版本的 GUI for S2-LP 专门针对 RF 性能评估，并仅提供 RF 测试窗口和设备配置参数操作。
安装
要使用 S2-LP GUI，请确保已正确设置硬件和软件（已安装 S2-LP DK）。要编程的固件位于二进制文件夹下的 S2-LP DK 软件包中。
要将固件下载到母板的内部 Flash 中，请遵循以下步骤：
将母板连接到 PC USB 端口
打开 S2-LP DK GUI
选择与板相关联的 COM 端口
打开“工具”→“固件升级”，并通过浏览选择适当的固件，然后点击“打开”，并等待固件下载。或者，可通过将适当的固件拖放到 Windows 所识别的磁盘驱动器中（如下面的驱动器 F）来刷写母板。
