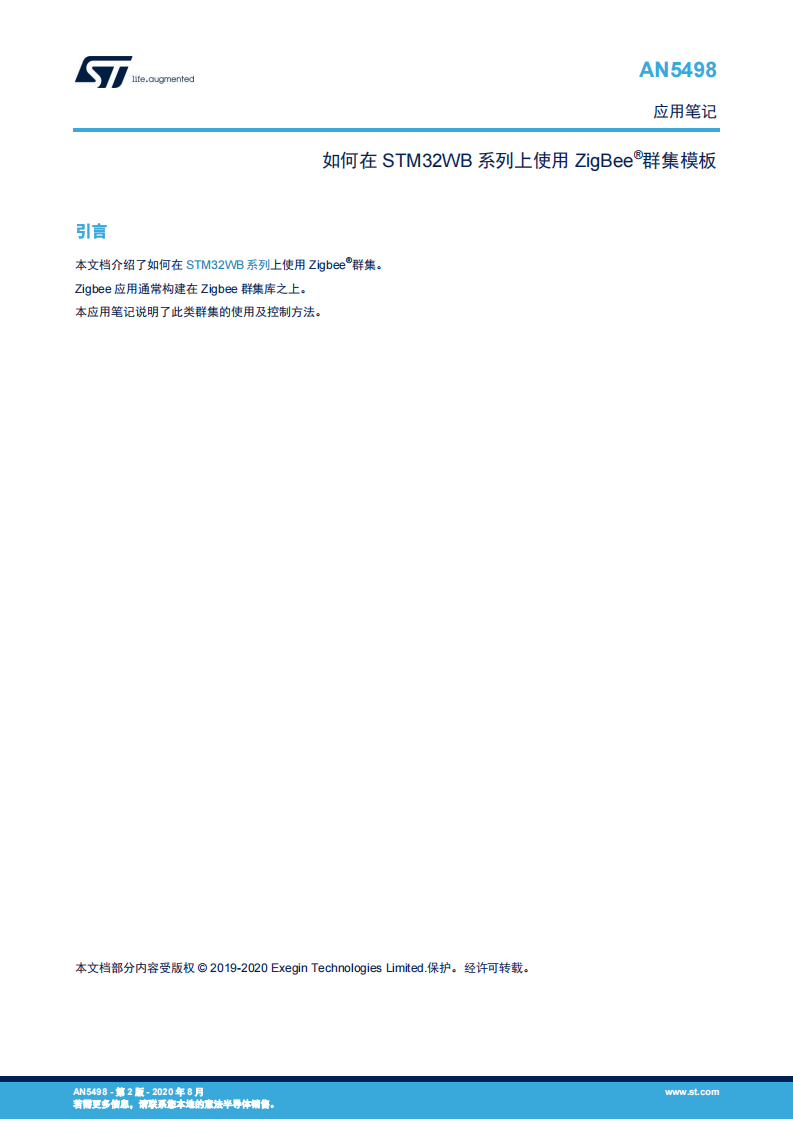

引言
本文档介绍了如何在 STM32WB 系列上使用 Zigbee®群集。
Zigbee 应用通常构建在 Zigbee 群集库之上。
本应用笔记说明了此类群集的使用及控制方法。
本文档适用于 STM32WB 系列基于双核 Arm®的微控制器。

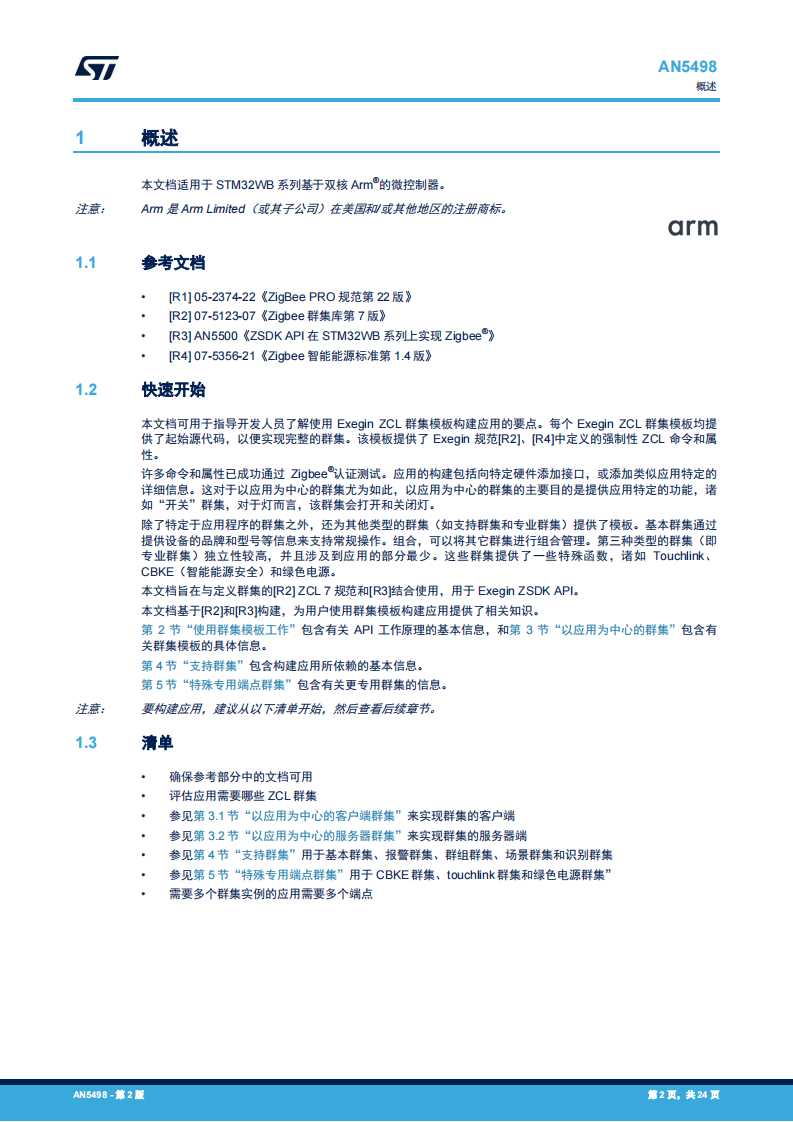

快速开始
本文档可用于指导开发人员了解使用 Exegin ZCL 群集模板构建应用的要点。每个 Exegin ZCL 群集模板均提供了起始源代码，以便实现完整的群集。该模板提供了 Exegin 规范[R2]、[R4]中定义的强制性 ZCL 命令和属性。
许多命令和属性已成功通过 Zigbee®认证测试。应用的构建包括向特定硬件添加接口，或添加类似应用特定的详细信息。这对于以应用为中心的群集尤为如此，以应用为中心的群集的主要目的是提供应用特定的功能，诸如“开关”群集，对于灯而言，该群集会打开和关闭灯。
除了特定于应用程序的群集之外，还为其他类型的群集（如支持群集和专业群集）提供了模板。基本群集通过提供设备的品牌和型号等信息来支持常规操作。组合，可以将其它群集进行组合管理。第三种类型的群集（即专业群集）独立性较高，并且涉及到应用的部分最少。这些群集提供了一些特殊函数，诸如 Touchlink、CBKE（智能能源安全）和绿色电源。
本文档旨在与定义群集的[R2] ZCL 7 规范和[R3]结合使用，用于 Exegin ZSDK API。

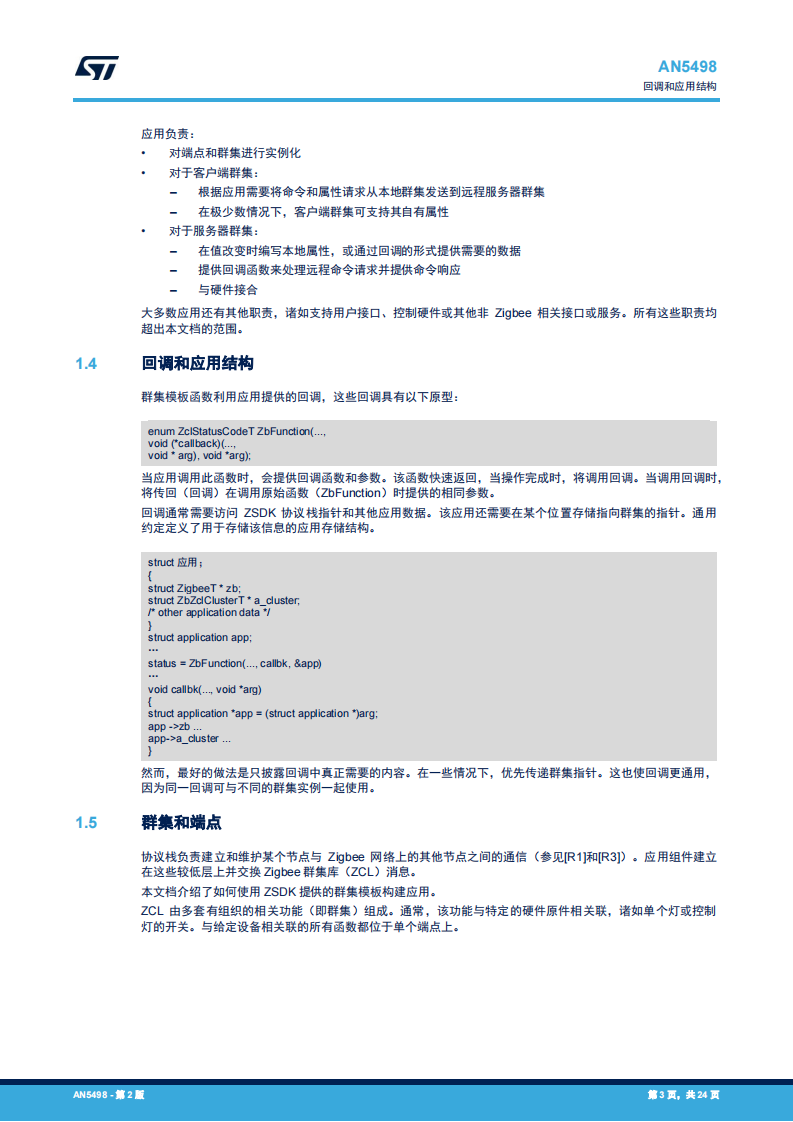

群集和端点
协议栈负责建立和维护某个节点与 Zigbee 网络上的其他节点之间的通信（参见[R1]和[R3]）。应用组件建立在这些较低层上并交换 Zigbee 群集库（ZCL）消息。
本文档介绍了如何使用 ZSDK 提供的群集模板构建应用。
ZCL 由多套有组织的相关功能（即群集）组成。通常，该功能与特定的硬件原件相关联，诸如单个灯或控制灯的开关。与给定设备相关联的所有函数都位于单个端点上。
本文档基于[R2]和[R3]构建，为用户使用群集模板构建应用提供了相关知识。
节点上的每个端点都具有一个唯一的端点 ID（通常称为“端点”），取值范围从 1 到 239。保留端点 0 和240 到 255 用于特殊用途。
客户端服务器的关系
群集功能分为服务器端和客户端，服务器端通过一个节点上的端点提供服务，客户端通过另一个节点上的另一个端点访问该服务）。
支持多个灯或多个开关）。因此，每个实例位于唯一的端点上，一个节点上的特定灯（“开关”服务器）通过使用相应的节点端点，与另一个节点上的特定开关（“开关”客户端）相关联。
例如：开关 3 可以位于开关节点上的端点 3 上，并且配置为与灯节点的端点 2 上的灯 2 通信。
给定端点上只允许有一个群集实例，但每个端点通常具有多个群集（如“开关”、基本、报警、场景等）。
应用使用 ZbZclAddEndpoint()函数创建一个或多个端点，该函数已在 Zigbee 群集库头文件 zcl.h 中予以声明。
