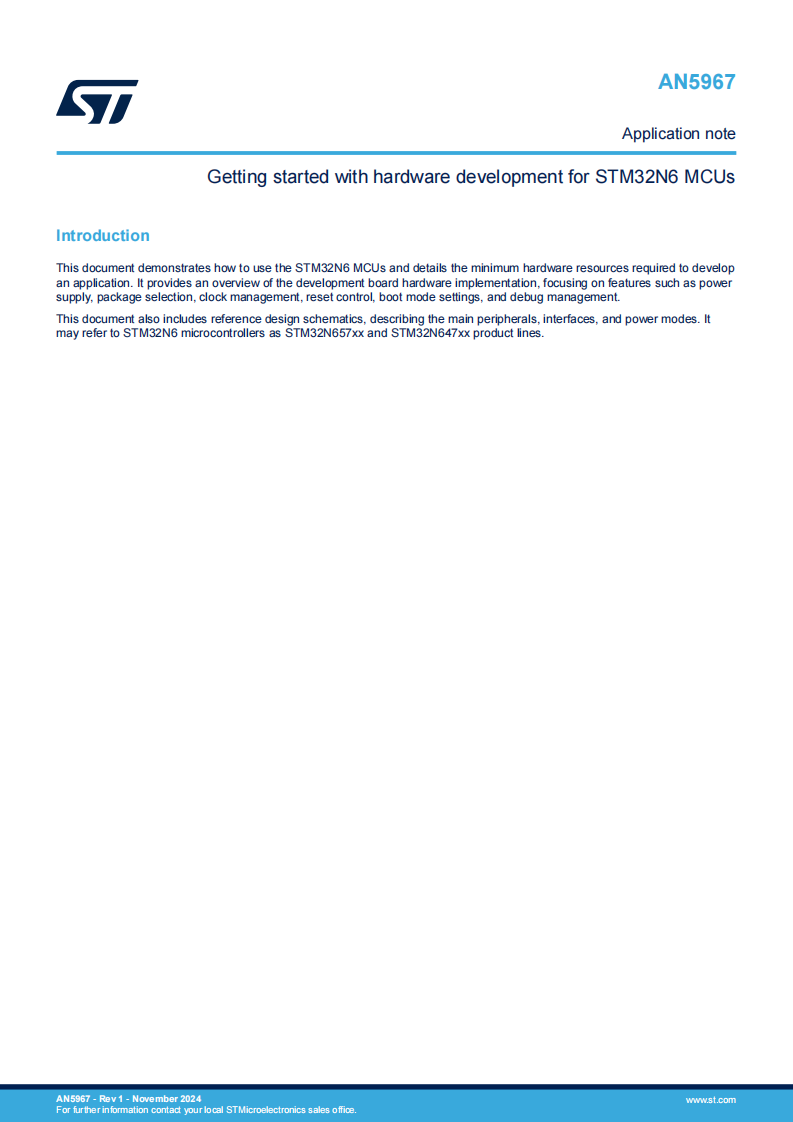

介绍
本文件展示了如何使用STM32N6微控制器单元(MCUs)，并详细说明了开发应用程序所需的最小硬件资源。它提供了开发板硬件实现的概述，重点介绍了电源、封装选择、时钟管理、复位控制、引导模式设置以及调试管理等功能。
本文件还包括参考设计原理图，描述了主要的外设、接口和电源模式。它可能将STM32N6微控制器单元称为STM32N657xx和STM32N647xx产品系列。

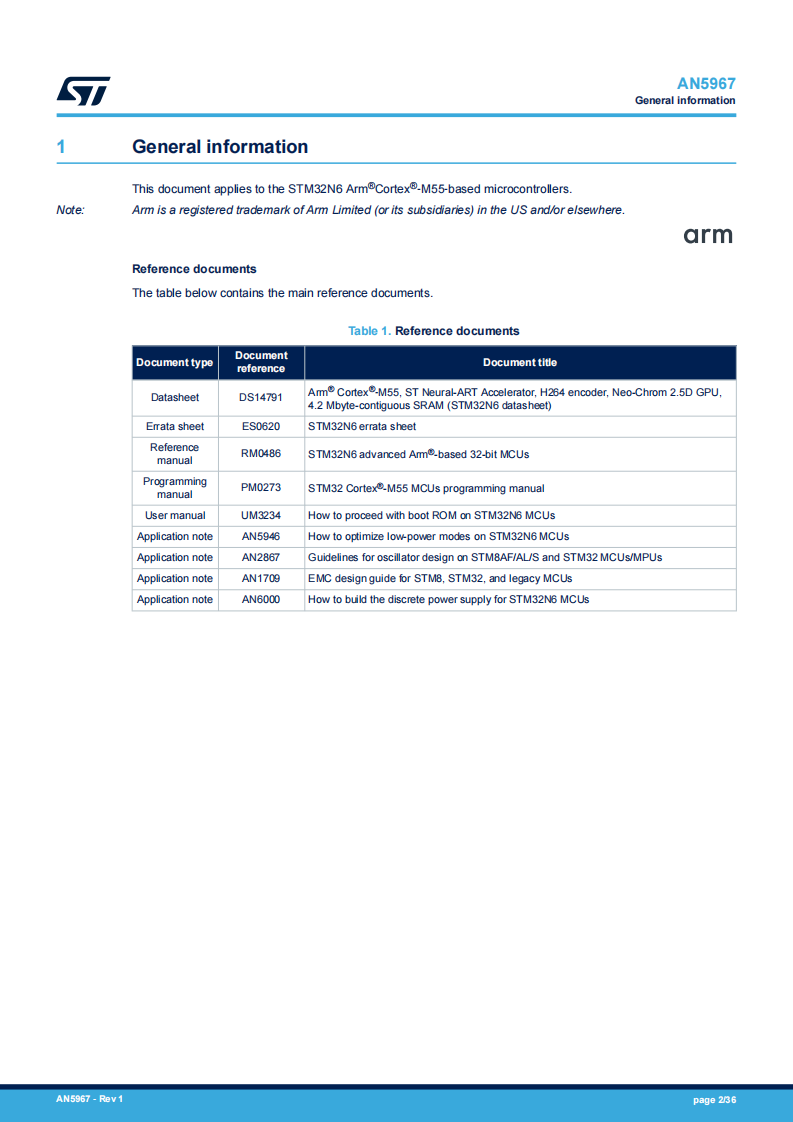

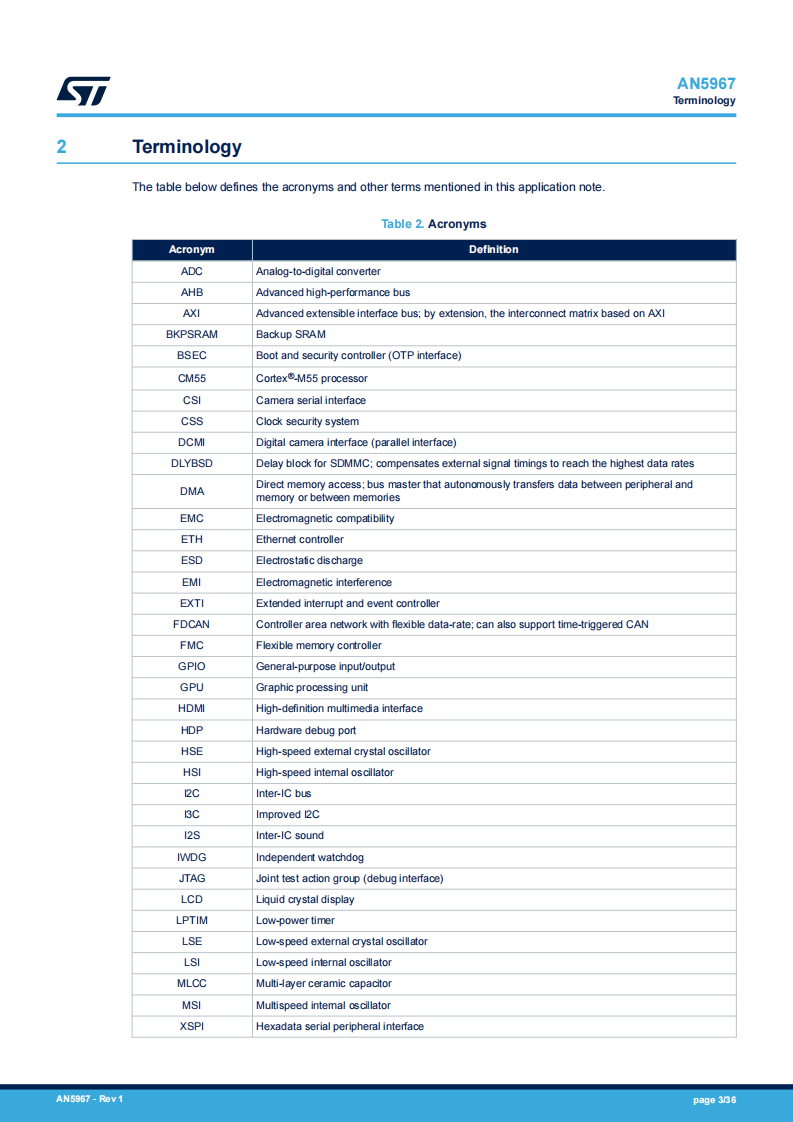

一般信息
本文件适用于基于ARM® Cortex®‑M55的STM32N6微控制器。
电源供应
该设备由多个必须连接到外部解耦电容器的电源供电。系统始终需要在VDD和VDDA18AON上供电。
根据SMPS配置模式，必须提供VDDA18PMU和VDDSMPS以启动VDDCORE，并允许所有其他独立电源供电（VDDA18ADC、VDDA18CSI、VDDA18PLL、VDDA18USB、VBAT、VDD33USB、VDDIO2、VDDIO3、VDDIO4和VDDIO5）。
主要电源
主要电源包括以下几种：
• VDD：I/O的外部电源（典型值为1.8 V或3.3 V）。
• VDDA18AON：模拟块的外部电源，例如复位、电源管理以及振荡器和一次性可编程（OTP）存储器（始终需要开启）— 典型值为1.8 V。
VDDCORE是STM32N6设备上运行功能硬件的第三个电源。
VDDCORE可以通过SMPS内部或外部生成。电源如下：
• VDDSMPS：SMPS降压转换器的外部电源。
注意：当不使用SMPS时，此电源必须连接到VSS。
• VDDA18PMU：SMPS降压转换器的外部模拟电源 - 1.8V典型值。此电源可以通过基于电感的滤波器连接到VDDSMPS。
注意：当不使用SMPS时，此电源必须连接到VSS。
• VLXSMPS：降压转换器供应输出
• VFBSMPS：降压转换器感应反馈
• VSSSMPS：独立降压转换器地线
• VDDCORE：数字核心域供应 - 0.8V典型值；依赖于VDD供应。VDD必须在VDDCORE之前存在。
注意：VDDCSI必须连接到VDDCORE作为0.8V典型电源。
次要电源供应
STM32N6 设备具有以下次要电源供应：
• VBAT：当 VDD 不在时，作为备份域的可选外部电源供应（VBAT 模式）。当不使用电池时，此电源必须连接到 VDD。
• VDDIO2：为 22 个 I/O（PO[5:0] 和 PP[15:0]）提供外部电源供应；独立于任何其他电源；专用于为 XSPIM1 16 位接口供电。
• VDDIO3：为 13 个 I/O（PN[12:0]）提供外部电源供应；独立于任何其他供应；专用于 XSPIM2 8 位接口。
• VDDIO4：为 10 个 I/O（PC[1], PC[12:6], 和 PH[9,2]）提供外部电源供应；独立于任何其他供应；专用于 SDMMC1(eMMC) 接口。
• VDDIO5：为六个 I/O（PC[0], PC[5:2], 和 PE[4]）提供外部电源供应；独立于任何其他供应；专用于 SDMMC2 (SD-Card) 接口。
• USB 电源供应：
– VDD33USB：为 USB2 HS PHYs 和 USB Type-C®（CC1 和 CC2 引脚）提供外部电源供应；独立于任何其他供应 - 3.3 V 典型值。
– VDDA18USB：为 USB HS PHYs 提供外部模拟电源供应 - 1.8 V 典型值。
• VDDA18CSI：为 CSI D-PHY 提供外部模拟电源供应 - 1.8 V 典型值。
• VDDCSI：CSI PHY 数字供应输入 - 0.8 V 典型值。
• VDDA18PLL：为 PLLs 提供外部模拟电源供应 - 1.8 V 典型值。
• VDDA18ADC：为 ADCs 和电压参考缓冲器提供外部模拟电源供应；独立于任何其他供应（仅 1.8 V）。
注意：ADC 接口仅为 1.8 V。
• VREF+：为 ADCs 提供外部参考电压，独立于任何其他供应。
– 当电压参考缓冲器启用时，内部电压参考缓冲器提供 VREF+ 和 VREF-。
– 当电压参考缓冲器禁用时，VREF+ 由独立的外部参考供应提供。
• VSS：所有供应的共同地，除了降压转换器和模拟外设。
• VSSA：独立的模拟和参考电压地；必须通过外部连接到与VSS相同的供应地（仅限1.8 V）。
