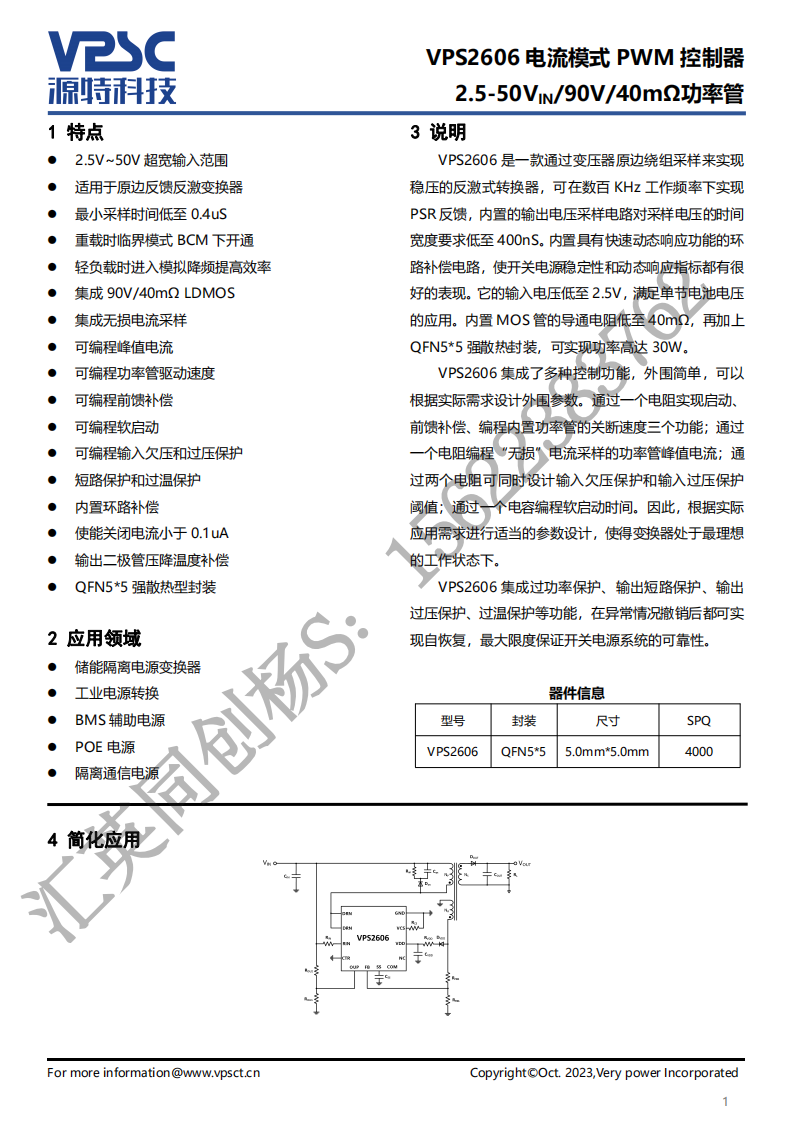

VPS2606电流模式PWM控制器 2.5-50VIN/90V/40mΩ功率管

07/24 17:29

2419

3.46 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

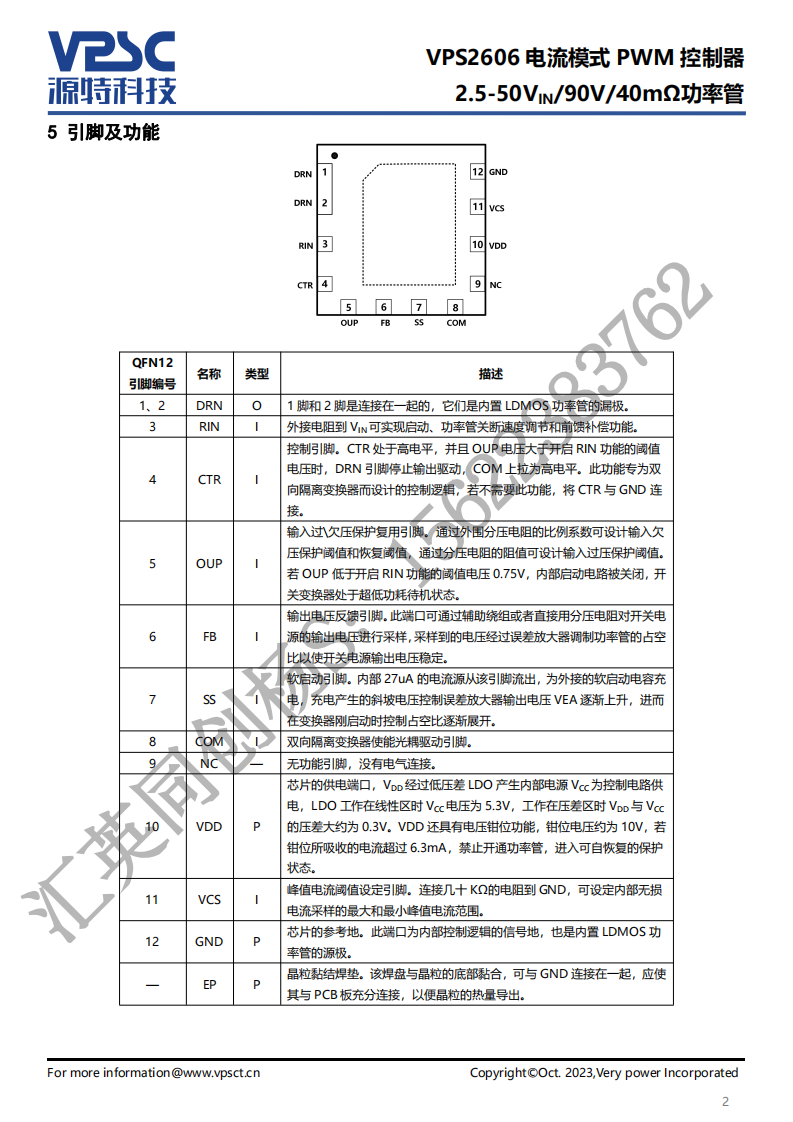

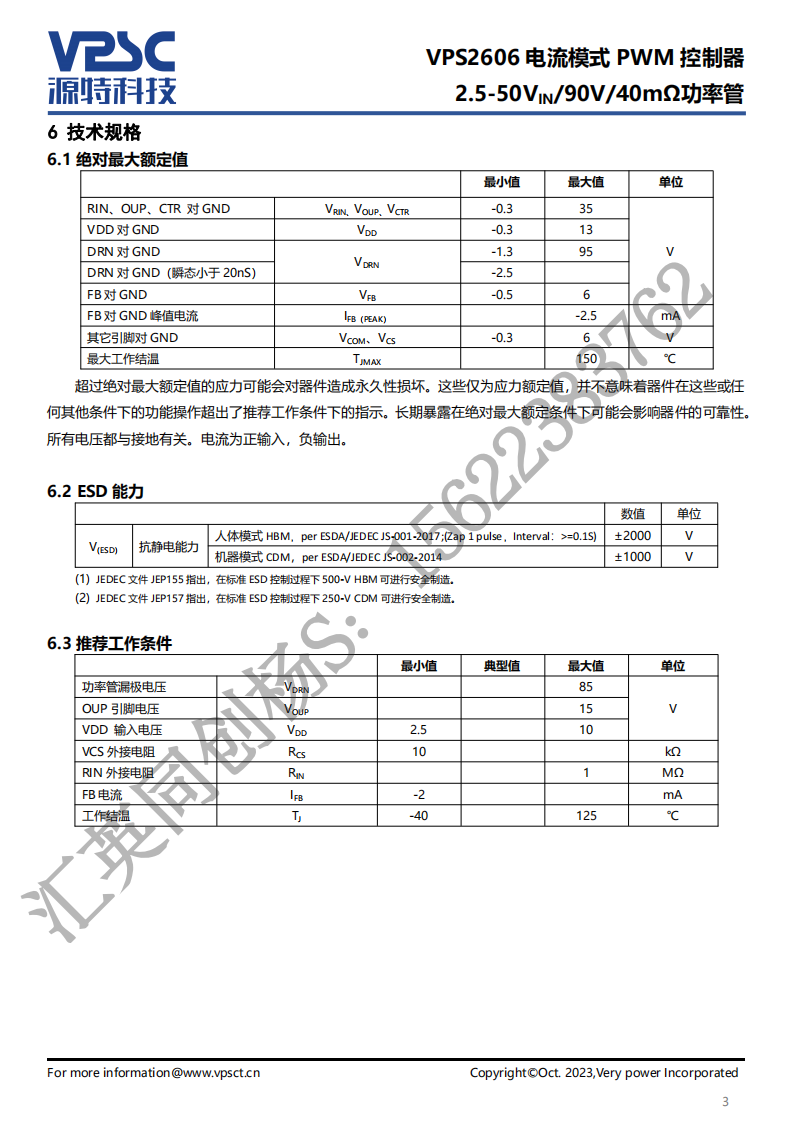

VPS2606是一款通过变压器原边绕组采样来实现稳压的反激式转换器，可在数百KHz工作频率下实现PSR反馈，内置的输出电压采样电路对采样电压的时间宽度要求低至400nS。内置具有快速动态响应功能的环路补偿电路，使开关电源稳定性和动态响应指标都有很好的表现。它的输入电压低至2.5V，满足单节电池电压的应用。内置MOS管的导通电阻低至40mΩ，再加上QFN5*5强散热封装，可实现功率高达30W。

推荐器件

更多器件

器件型号	数量	器件厂商	器件描述	数据手册	ECAD模型	风险等级	参考价格	更多信息
LT1764AEQ#PBF	1	Linear Technology	LT1764A - 3A, Fast Transient Response, Low Noise, LDO Regulators; Package: DD PAK; Pins: 5; Temperature Range: -40°C to 85°C				$7.04	查看
TDA06H0SB1R	1	C&K Components	SLIDE DIP SWITCH-6SWITCHES, SPST, LATCHED,0.025A, 24VDC, SURFACE MOUNT-STRAIGHT, ROHS COMPLIANT				$3.18	查看
ISL4223EIRZ-TK	1	Renesas Electronics Corporation	QFN Packaged, ±15kV ESD Protected, +2.7V to +5.5V, 150nA, 250kbps, RS-232 Transmitters/Receivers, QFN, /Reel		ECAD模型下载ECAD模型		$6.66	查看

原创声明：本文为深圳市汇英同创电子科技有限公司原创内容，未经书面授权，不得以任何方式加以使用。转载合作
