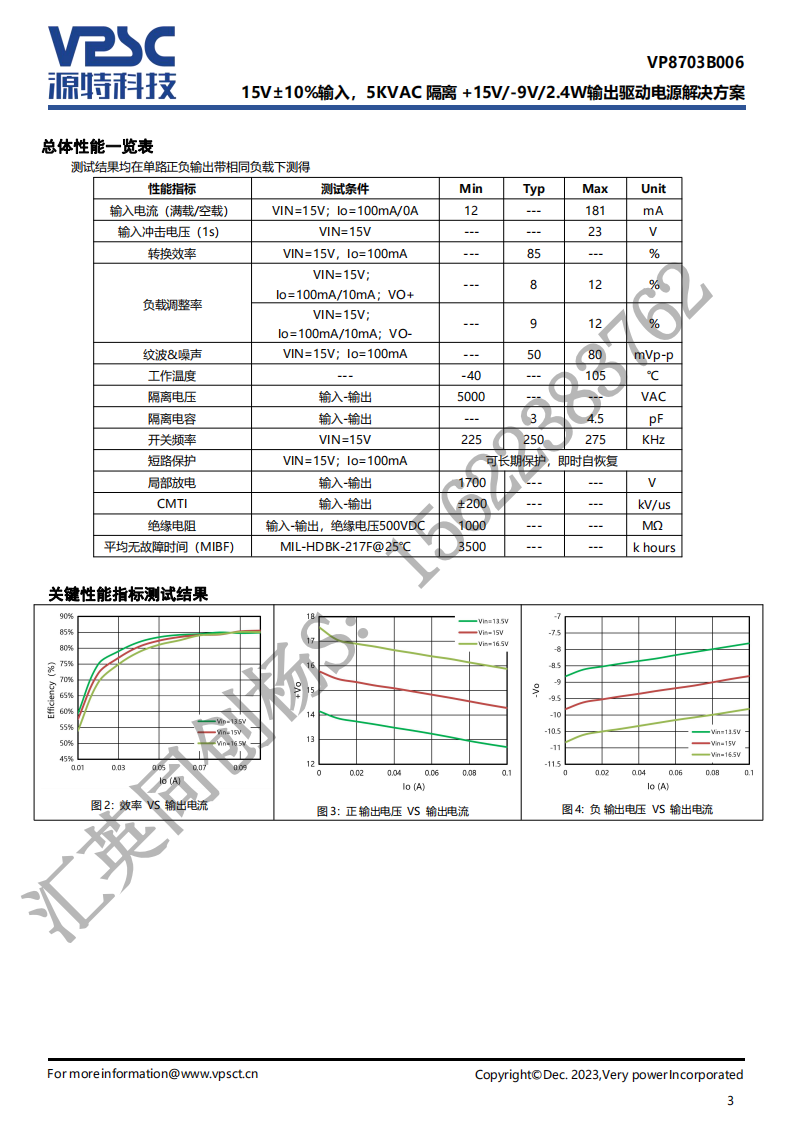

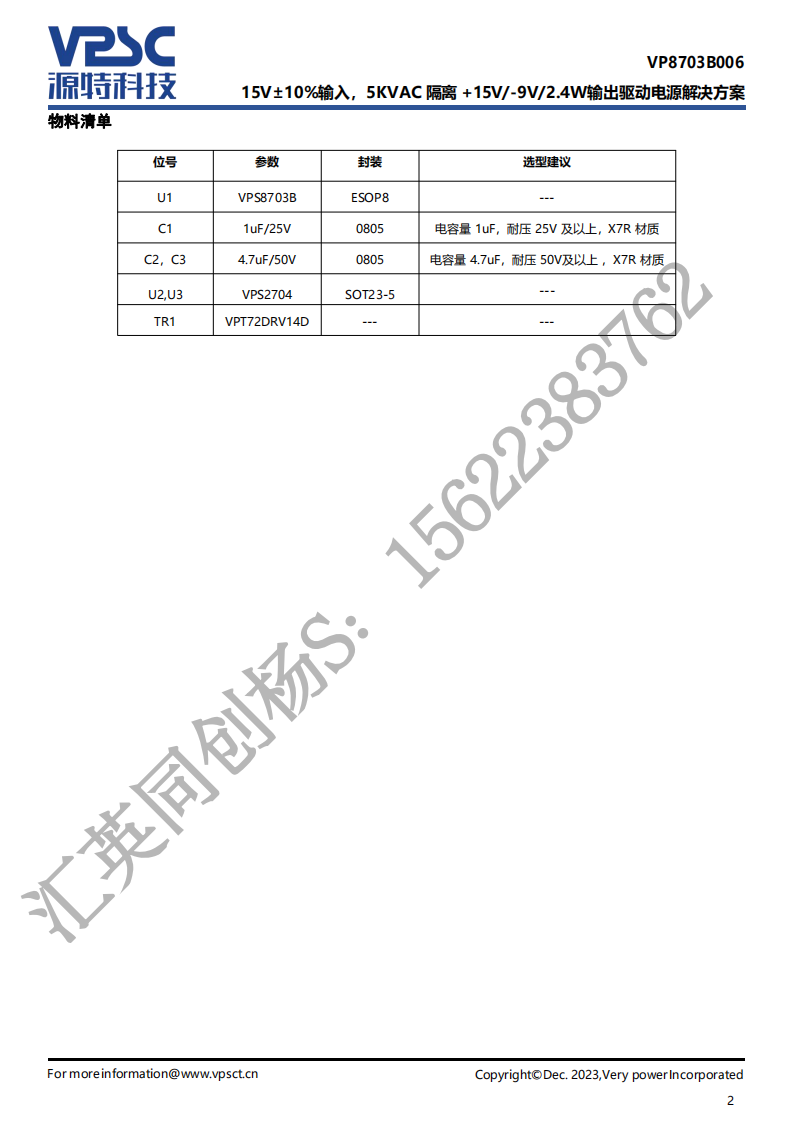

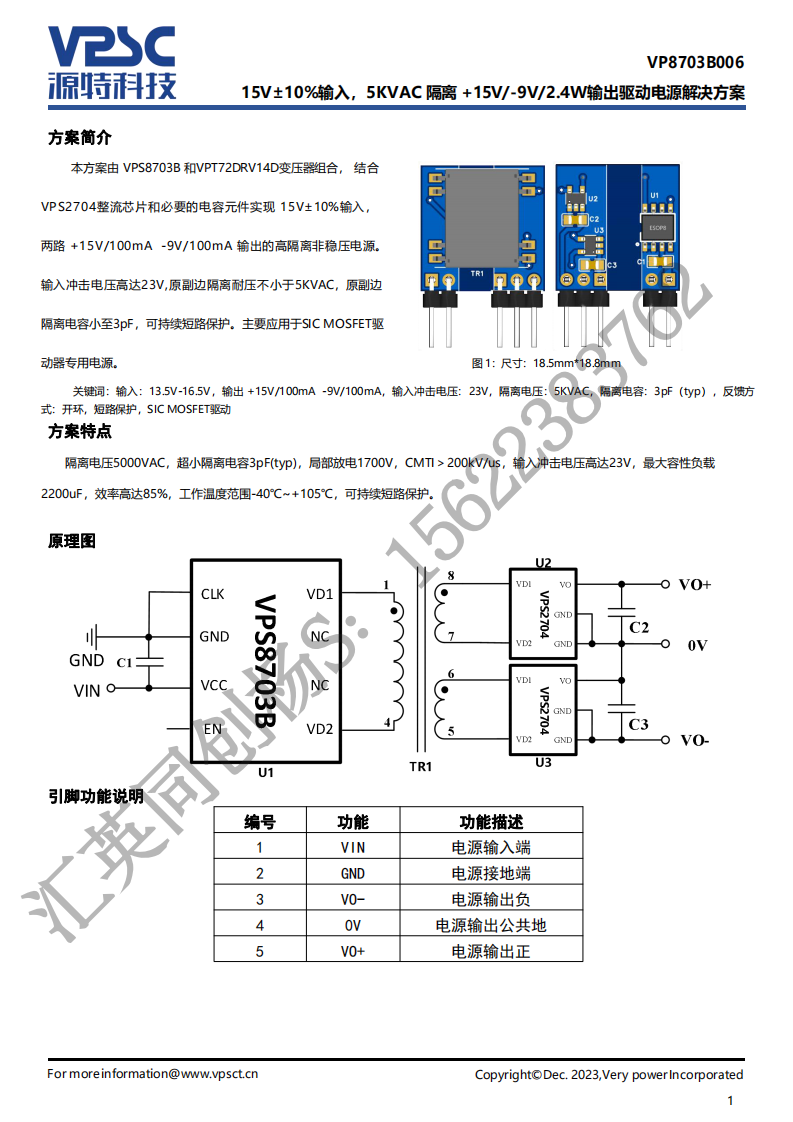

本方案由VPS8703B和VPT72DRV14D变压器组合,结合VPS2704整流芯片和必要的电容元件实现15V±10%输入,两路+15V/100mA-9V/100mA输出的高隔离非稳压电源。输入冲击电压高达23V,原副边隔离耐压不小于5KVAC,原副边隔离电容小至3pF,可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
本方案由VPS8703B和VPT72DRV14D变压器组合,结合VPS2704整流芯片和必要的电容元件实现15V±10%输入,两路+15V/100mA-9V/100mA输出的高隔离非稳压电源。输入冲击电压高达23V,原副边隔离耐压不小于5KVAC,原副边隔离电容小至3pF,可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
---|---|---|---|---|---|---|---|---|
