VP8703B016 12V±10%输入，5KVAC隔离2×(24V-2W)双路输出驱动电源

07/08 16:34

746

2.83 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

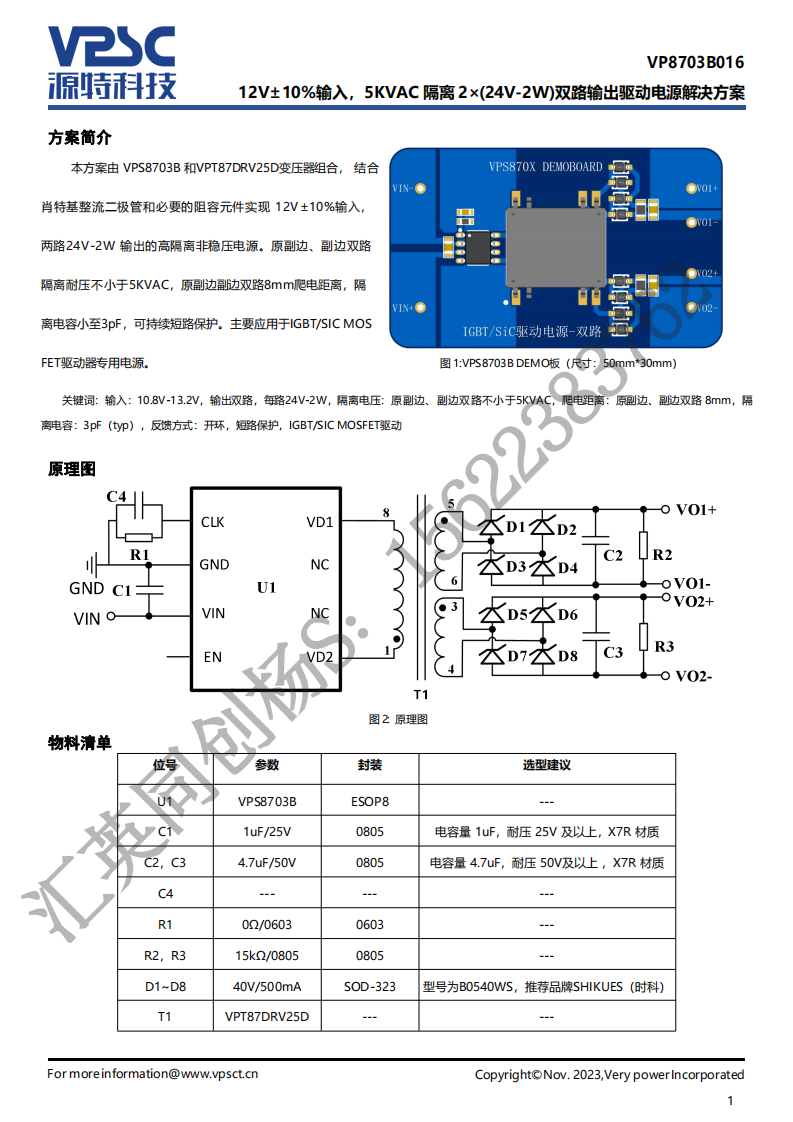

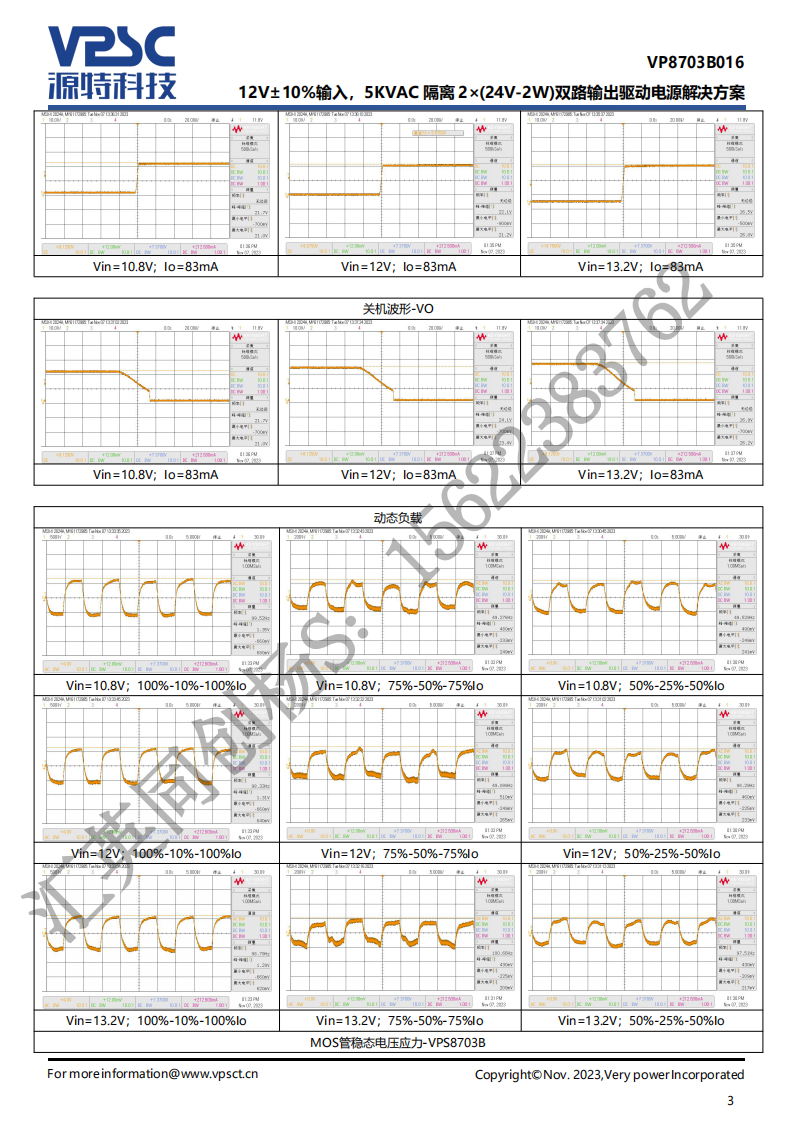

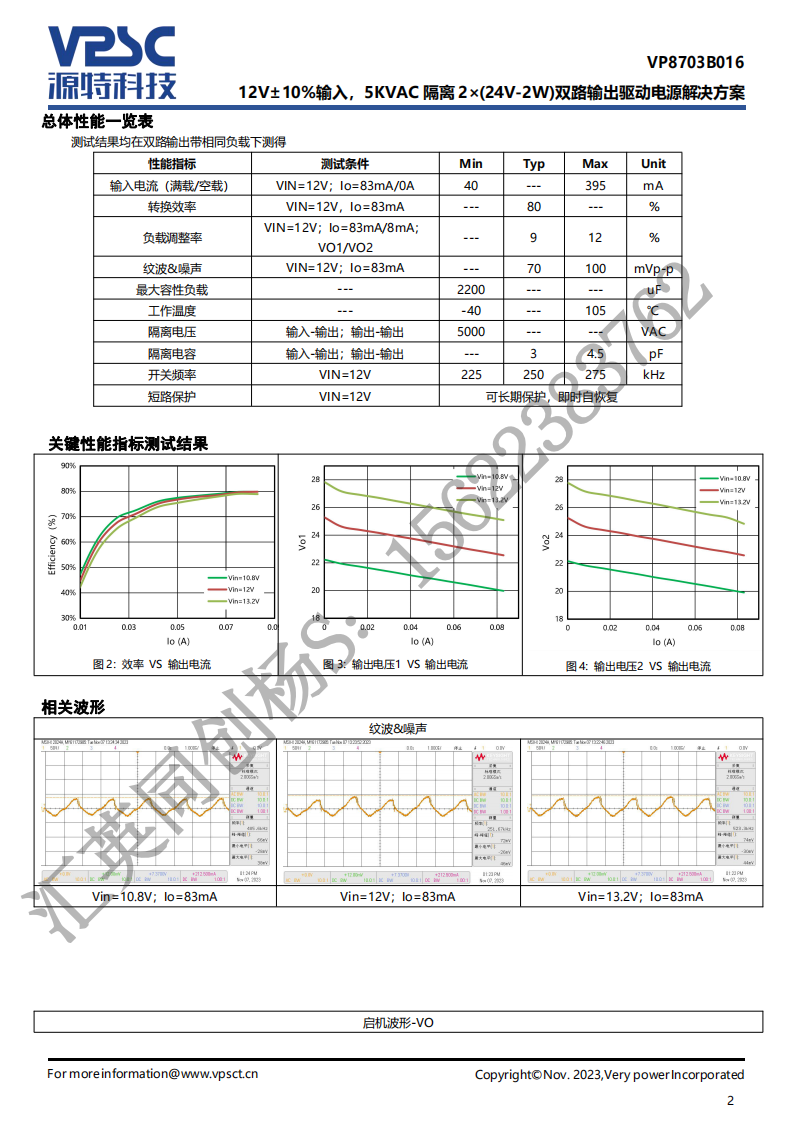

本方案由VPS8703B和VPT87DRV25D变压器组合，结合肖特基整流二极管和必要的阻容元件实现12V±10%输入，两路24V-2W输出的高隔离非稳压电源。原副边、副边双路隔离耐压不小于5KVAC，原副边副边双路8mm爬电距离，隔离电容小至3pF，可持续短路保护。主要应用于IGBT/SICMOSFET驱动器专用电源。

推荐器件

更多器件

器件型号	数量	器件厂商	器件描述	数据手册	ECAD模型	风险等级	参考价格	更多信息
021702.5HXP	1	Littelfuse Inc	Electric Fuse, Fast Blow, 2.5A, 250VAC, 35A (IR), Inline/holder, 5x20mm, ROHS COMPLIANT				$0.36	查看
L6206PD	1	STMicroelectronics	DMOS dual full bridge driver		ECAD模型下载ECAD模型		$10.13	查看
LM3886T	1	National Semiconductor Corporation	IC 68 W, 1 CHANNEL, AUDIO AMPLIFIER, PZFM11, PLASTIC, TO-220, 11 PIN, Audio/Video Amplifier				$21.75	查看

原创声明：本文为深圳市汇英同创电子科技有限公司原创内容，未经书面授权，不得以任何方式加以使用。转载合作
