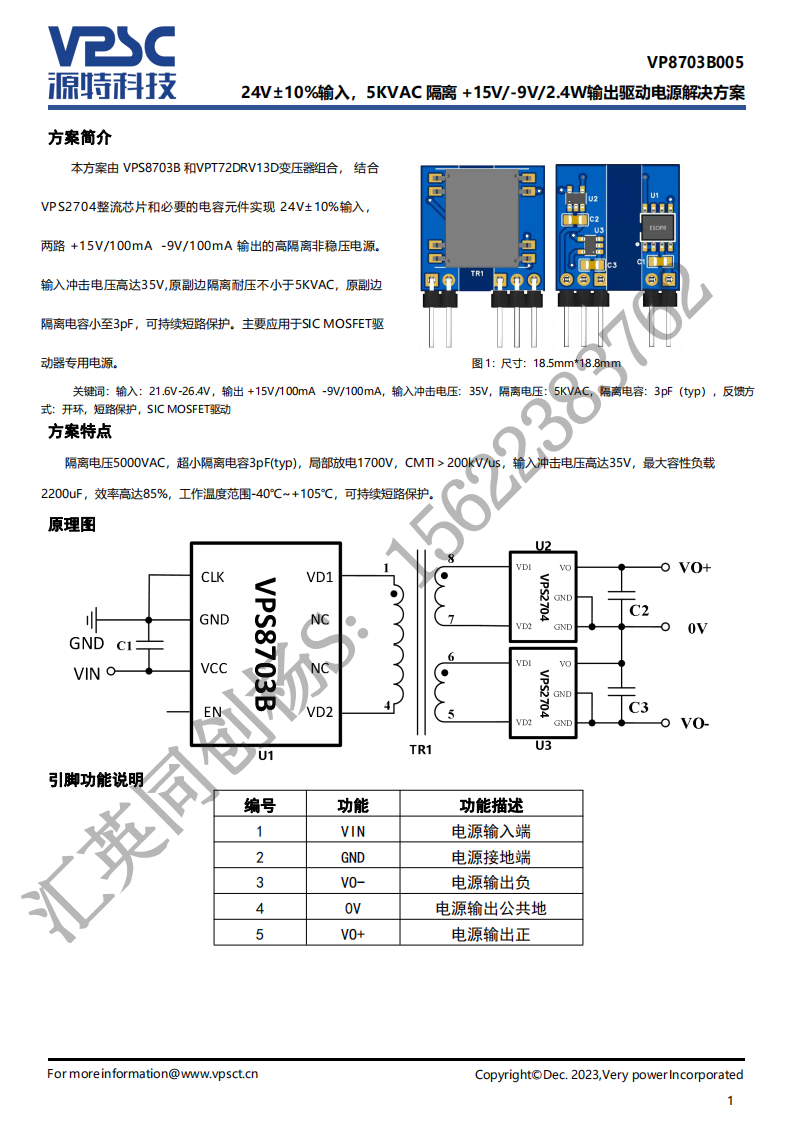

扫码加入VP8703B005 24V±10%输入，5KVAC隔离+15V/-9V/2.4W输出驱动电源
673.17 KB

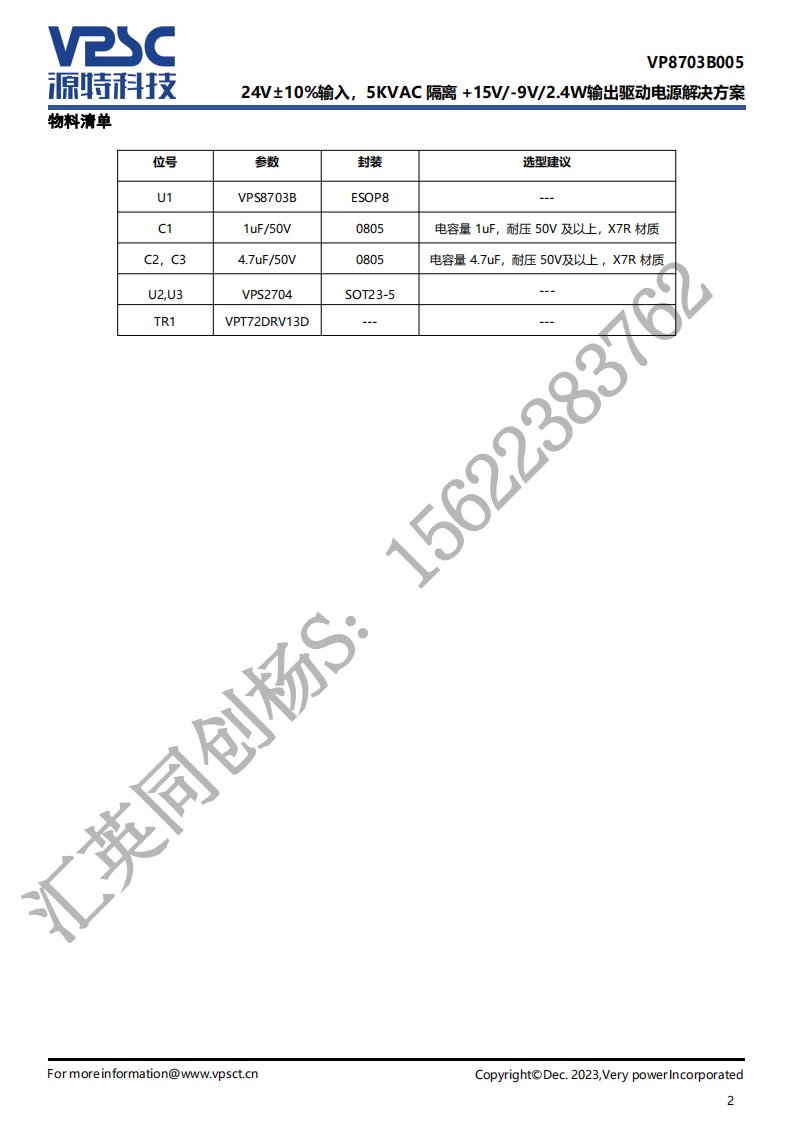

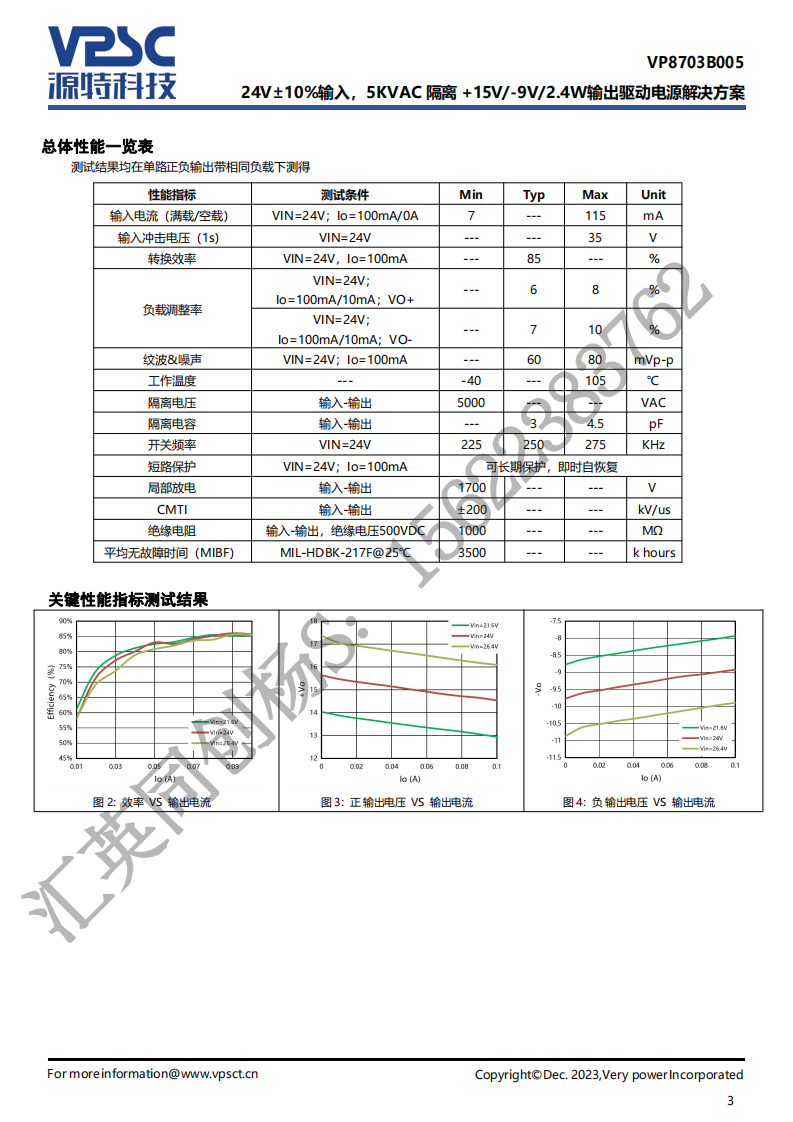

本方案由VPS8703B和VPT72DRV13D变压器组合，结合VPS2704整流芯片和必要的电容元件实现24V±10%输入，两路+15V/100mA-9V/100mA输出的高隔离非稳压电源。输入冲击电压高达35V,原副边隔离耐压不小于5KVAC，原副边隔离电容小至3pF，可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| MIC29152WU-TR | 1 | Microchip Technology Inc | 1.25 V-25V ADJUSTABLE POSITIVE LDO REGULATOR, 0.6V DROPOUT, PSSO5 |
|
|
$4.02 | 查看 | |
| ACM70V-701-2PL-TL00 | 1 | TDK Corporation | Data Line Filter, 2 Function(s), 80V, 4A, HALOGEN FREE AND ROHS COMPLIANT, SMD, 4 PIN |
|
|
$2.22 | 查看 | |
| CR-2450/G1AN | 1 | Panasonic Electronic Components | Primary Battery, 2450 |
|
|
$1.81 | 查看 |
