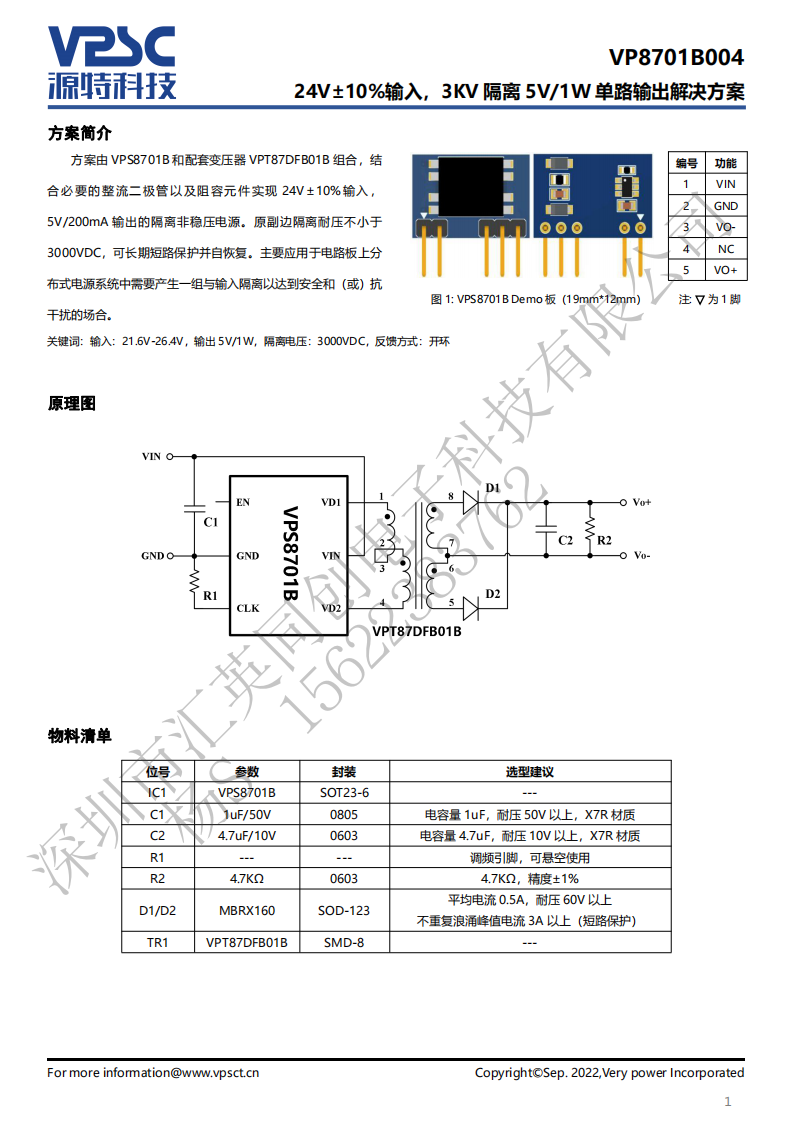

方案由VPS8701B和配套变压器VPT87DFB01B组合,结合必要的整流二极管以及阻容元件实现24V±10%输入,5V/200mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
请登录后查看文档预览
登录方案由VPS8701B和配套变压器VPT87DFB01B组合,结合必要的整流二极管以及阻容元件实现24V±10%输入,5V/200mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
---|---|---|---|---|---|---|---|---|
1825011-1 | 1 | TE Connectivity | ASF2204=DPDT AUTOSLIDE |
|
|
|
$8.37 | 查看 |
TPS62110RSAT | 1 | Texas Instruments | Adjustable, 1.5-A, 17-V Vin Step-Down Converter in QFN-16 16-QFN -40 to 85 |
|
|
|
$2.68 | 查看 |
ACP3225-102-2P-T000 | 1 | TDK Corporation of America | Data Line Filter, 2 Function(s), 60V, 1.5A, EIA STD PACKAGE SIZE 1210, 4 PIN |
|
|
|
$2.31 | 查看 |
