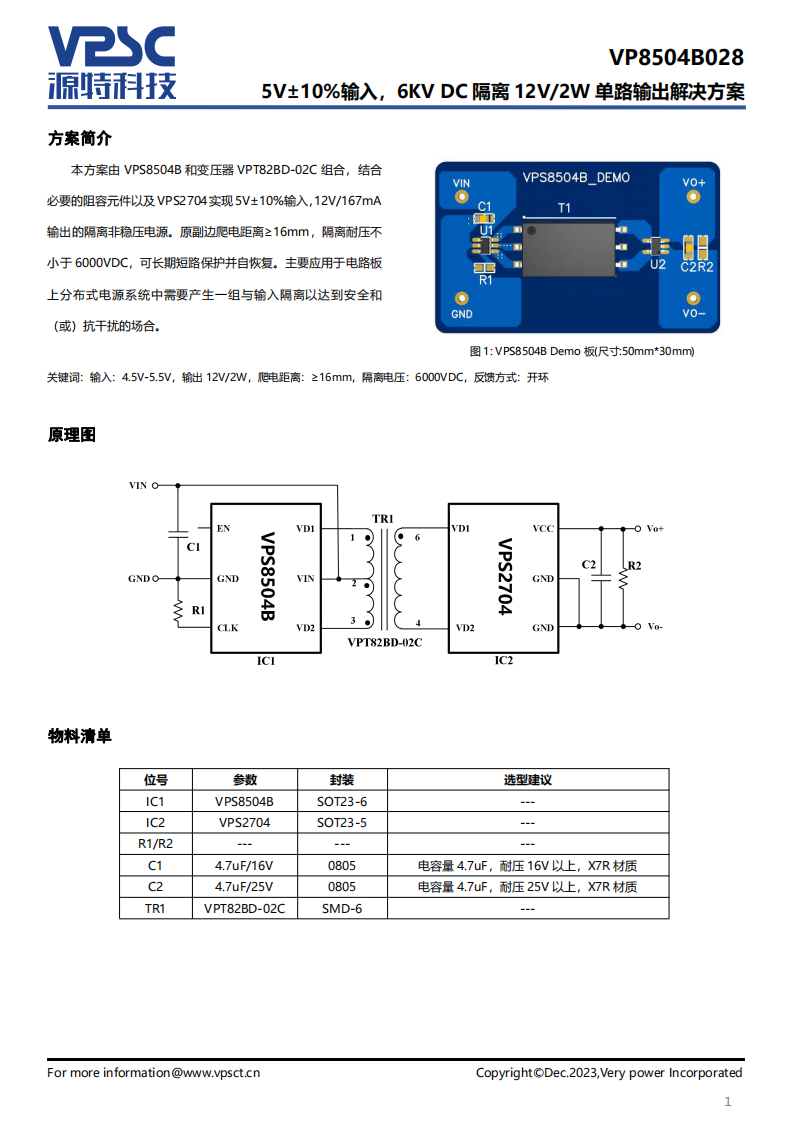

本方案由VPS8504B和变压器VPT82BD-02C组合,结合必要的阻容元件以及VPS2704实现5V±10%输入,12V/167mA输出的隔离非稳压电源。原副边爬电距离≥16mm,隔离耐压不小于6000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
请登录后查看文档预览
登录本方案由VPS8504B和变压器VPT82BD-02C组合,结合必要的阻容元件以及VPS2704实现5V±10%输入,12V/167mA输出的隔离非稳压电源。原副边爬电距离≥16mm,隔离耐压不小于6000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
