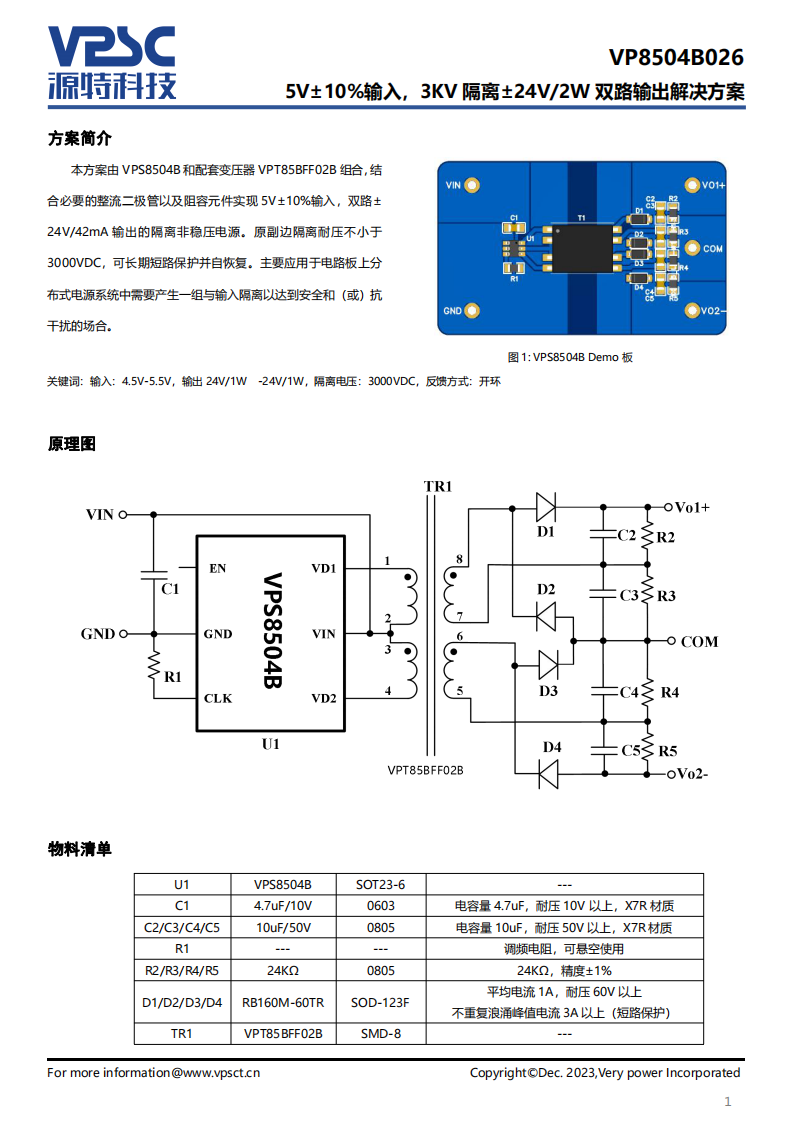

本方案由VPS8504B和配套变压器VPT85BFF02B组合,结合必要的整流二极管以及阻容元件实现5V±10%输入,双路±24V/42mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
请登录后查看文档预览
登录本方案由VPS8504B和配套变压器VPT85BFF02B组合,结合必要的整流二极管以及阻容元件实现5V±10%输入,双路±24V/42mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
---|---|---|---|---|---|---|---|---|
74270093 | 1 | Wurth Elektronik | WE-AFB EMI Suppression Axial Ferrite Bead |
|
|
|
$2.35 | 查看 |
LTC2641IMS8-16#PBF | 1 | Linear Technology | LTC2641 - 16-/14-/12-Bit VOUT DACs in 3mm x 3mm DFN; Package: MSOP; Pins: 8; Temperature Range: -40°C to 85°C |
|
|
|
$10.98 | 查看 |
BR-1225/HCN | 1 | Panasonic Electronic Components | Primary Battery, 1225 |
|
|
|
$2.13 | 查看 |
