VP5021-003 100-600V输入，1.5KV隔离12V/20W单路输出解决方案

06/28 11:04

648

2.86 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

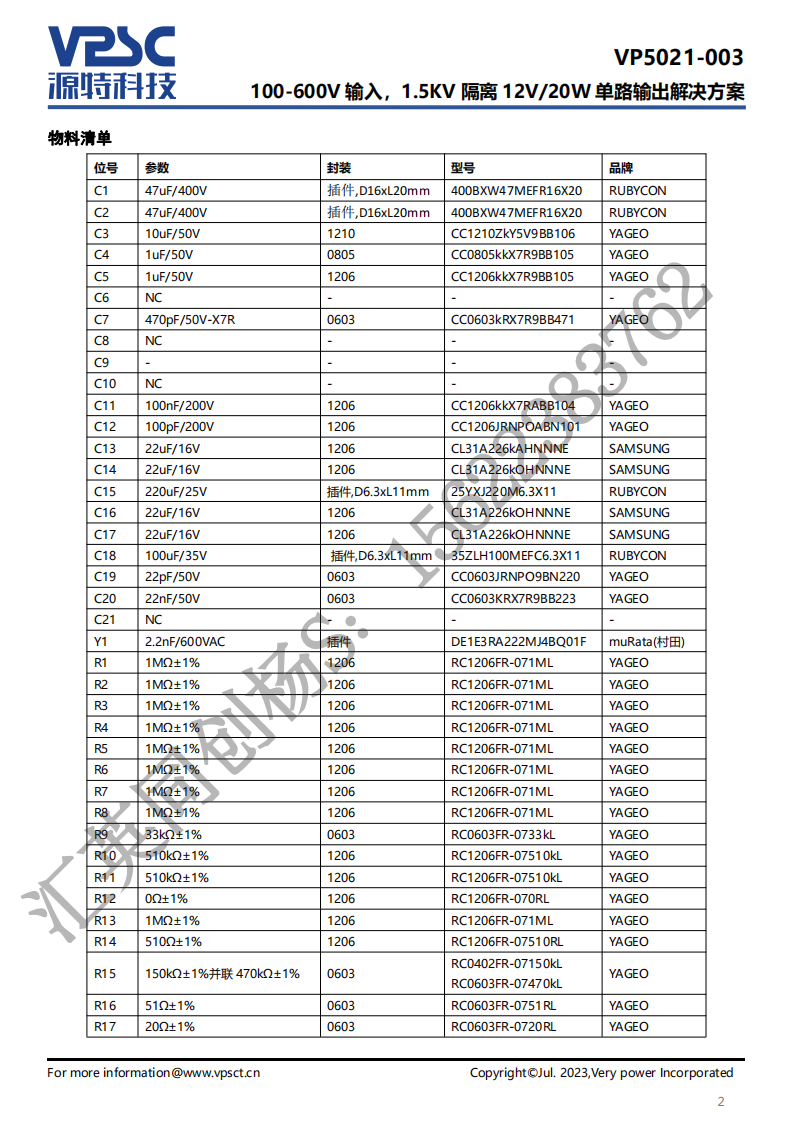

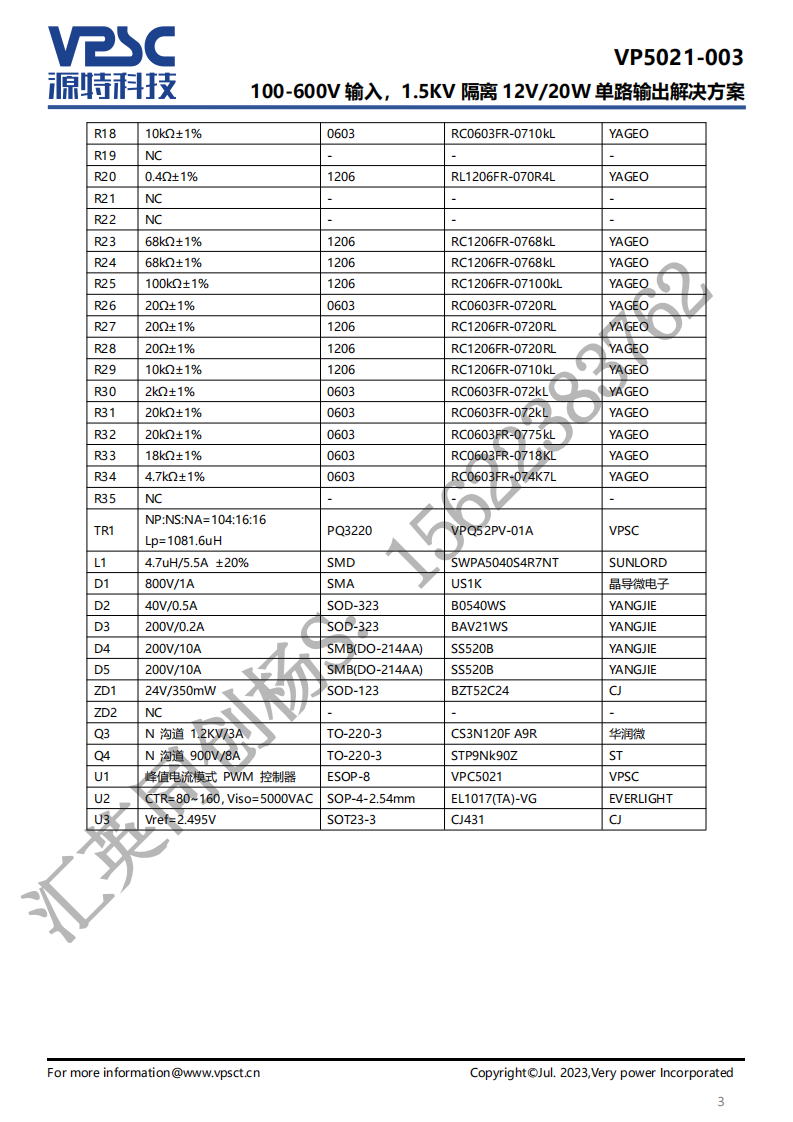

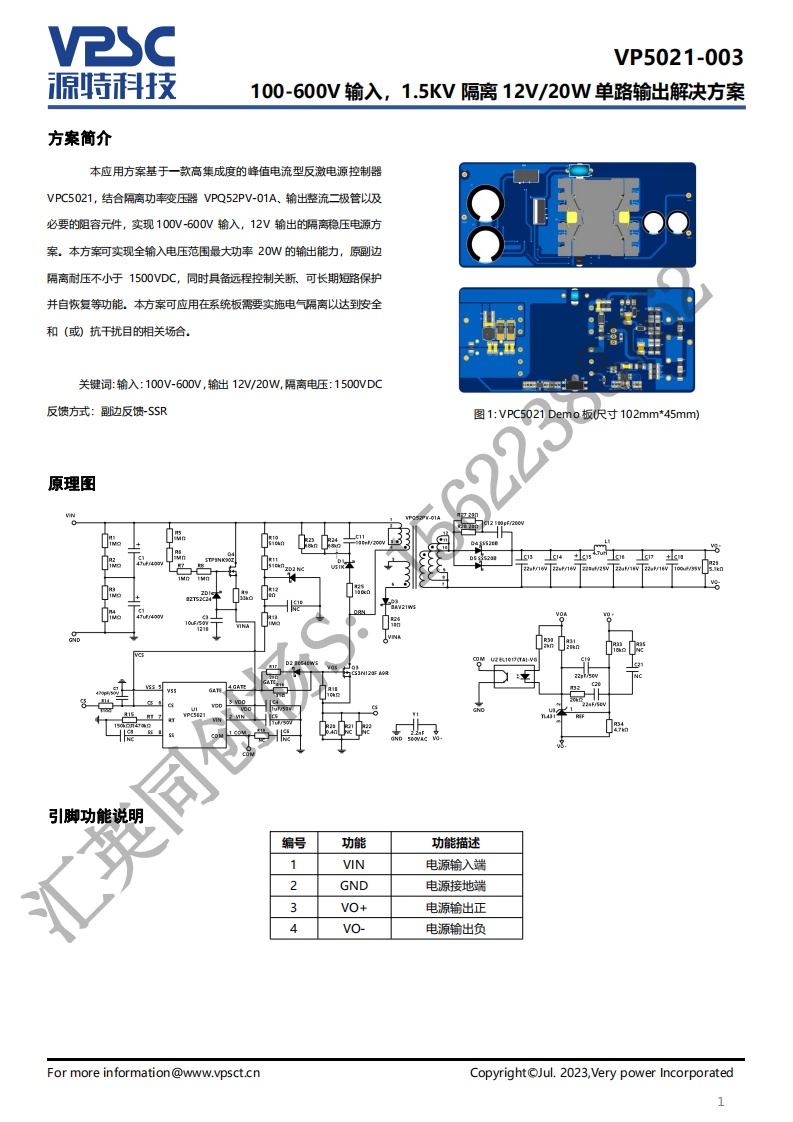

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC5021，结合隔离功率变压器VPQ52PV-01A、输出整流二极管以及必要的阻容元件，实现100V-600V输入，12V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率20W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
