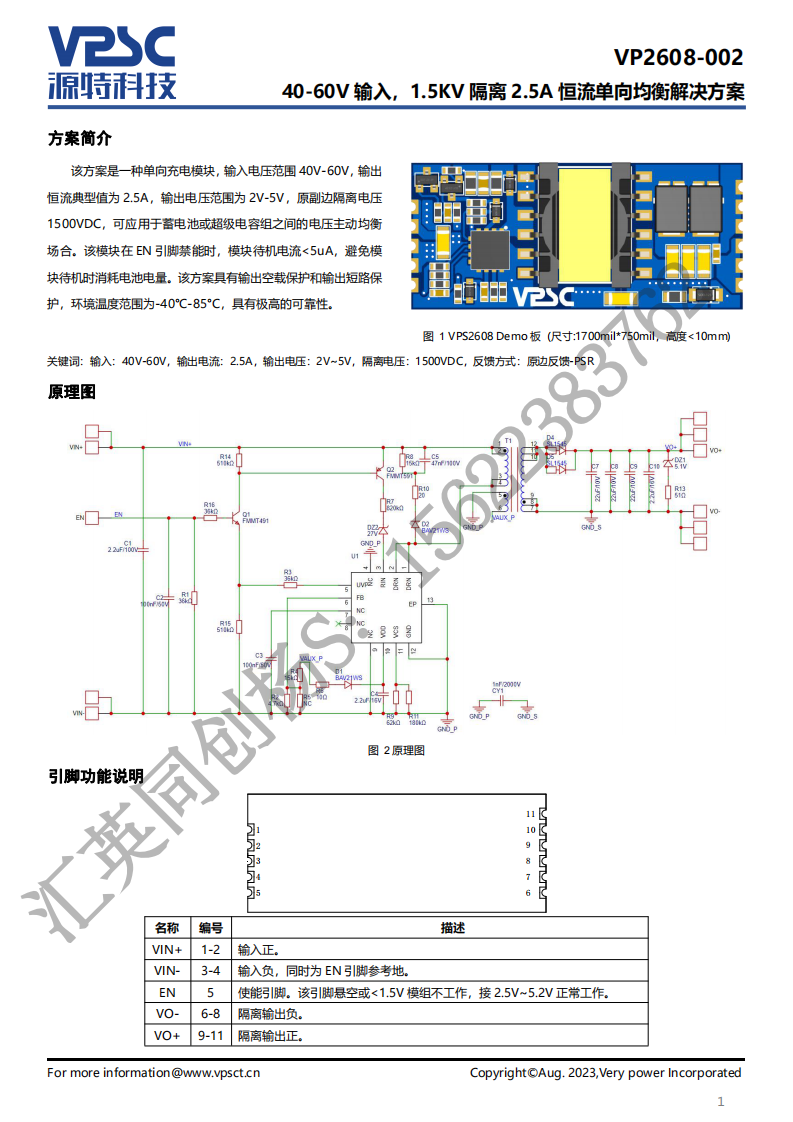

该方案是一种单向充电模块,输入电压范围40V-60V,输出恒流典型值为2.5A,输出电压范围为2V-5V,原副边隔离电压1500VDC,可应用于蓄电池或超级电容组之间的电压主动均衡场合。该模块在EN引脚禁能时,模块待机电流<5uA,避免模块待机时消耗电池电量。该方案具有输出空载保护和输出短路保护,环境温度范围为-40°C-85°C,具有极高的可靠性。
该方案是一种单向充电模块,输入电压范围40V-60V,输出恒流典型值为2.5A,输出电压范围为2V-5V,原副边隔离电压1500VDC,可应用于蓄电池或超级电容组之间的电压主动均衡场合。该模块在EN引脚禁能时,模块待机电流<5uA,避免模块待机时消耗电池电量。该方案具有输出空载保护和输出短路保护,环境温度范围为-40°C-85°C,具有极高的可靠性。
器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
---|---|---|---|---|---|---|---|---|
HX1260FNLT | 1 | Pulse Electronics Corporation | Datacom Transformer, GENERAL PURPOSE Application(s), 1:1; 1:1, |
ECAD模型 下载ECAD模型 |
|
$4.38 | 查看 | |
ADS124S08IPBS | 1 | Texas Instruments | 24-bit, 4-kSPS, 12-ch delta-sigma ADC with PGA and voltage reference for sensor measurement 32-TQFP -50 to 125 |
ECAD模型 下载ECAD模型 |
|
$11.84 | 查看 | |
CR-2032/HGN | 1 | Panasonic Electronic Components | Primary Battery |
|
|
$1.16 | 查看 |
