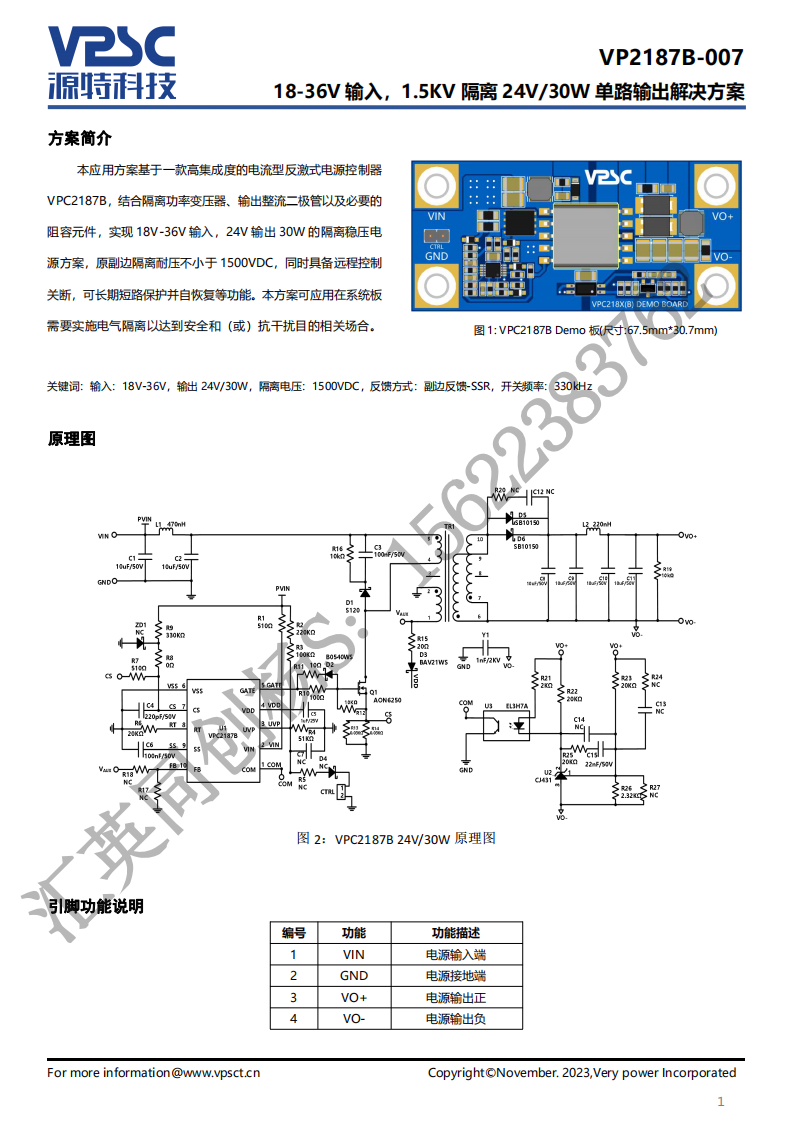

本应用方案基于一款高集成度的电流型反激式电源控制器VPC2187B,结合隔离功率变压器、输出整流二极管以及必要的阻容元件,实现18V-36V输入,24V输出30W的隔离稳压电源方案,原副边隔离耐压不小于1500VDC,同时具备远程控制关断,可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和(或)抗干扰目的相关场合。
本应用方案基于一款高集成度的电流型反激式电源控制器VPC2187B,结合隔离功率变压器、输出整流二极管以及必要的阻容元件,实现18V-36V输入,24V输出30W的隔离稳压电源方案,原副边隔离耐压不小于1500VDC,同时具备远程控制关断,可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和(或)抗干扰目的相关场合。

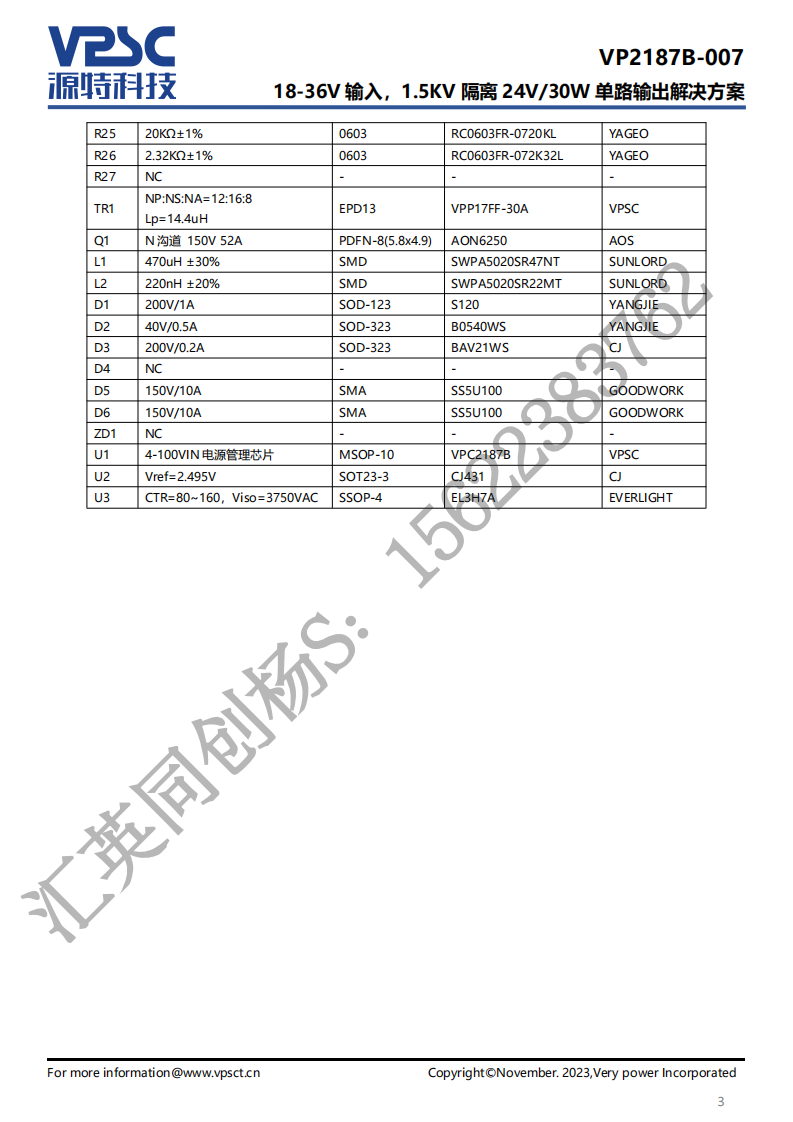

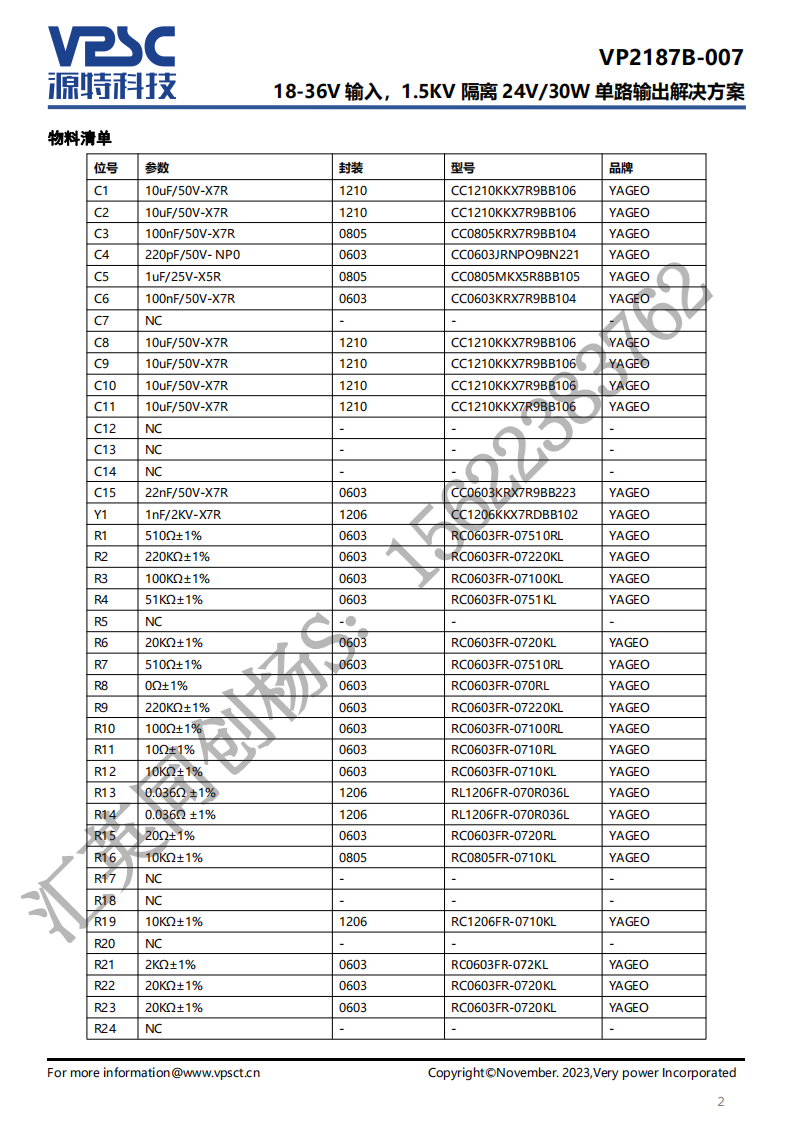

器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
---|---|---|---|---|---|---|---|---|
AD7266BCPZ-REEL7 | 1 | Analog Devices Inc | Differential/Single-Ended Input, Dual, Simultaneous Sampling, 2 MSPS, 12-Bit, 3-Channel SAR A/D Converter |
ECAD模型 下载ECAD模型 |
|
暂无数据 | 查看 | |
3403.0161.24 | 1 | Schurter Electronic Components | Electric Fuse, Time Lag Blow, 0.315A, 250VAC, 125VDC, 200A (IR), Surface Mount, ROHS COMPLIANT |
|
|
$0.63 | 查看 | |
MPZ1608S221ATD25 | 1 | TDK Corporation | Ferrite Chip, 1 Function(s), 2.2A, HALOGEN FREE AND ROHS COMPLIANT, EIA STD PACKAGE SIZE 0603, 2 PIN |
ECAD模型 下载ECAD模型 |
|
$0.11 | 查看 |
