VPC2187B-003 6-60V输入，1.5KV隔离12V/12W单路输出解决方案

06/26 09:01

774

3.35 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

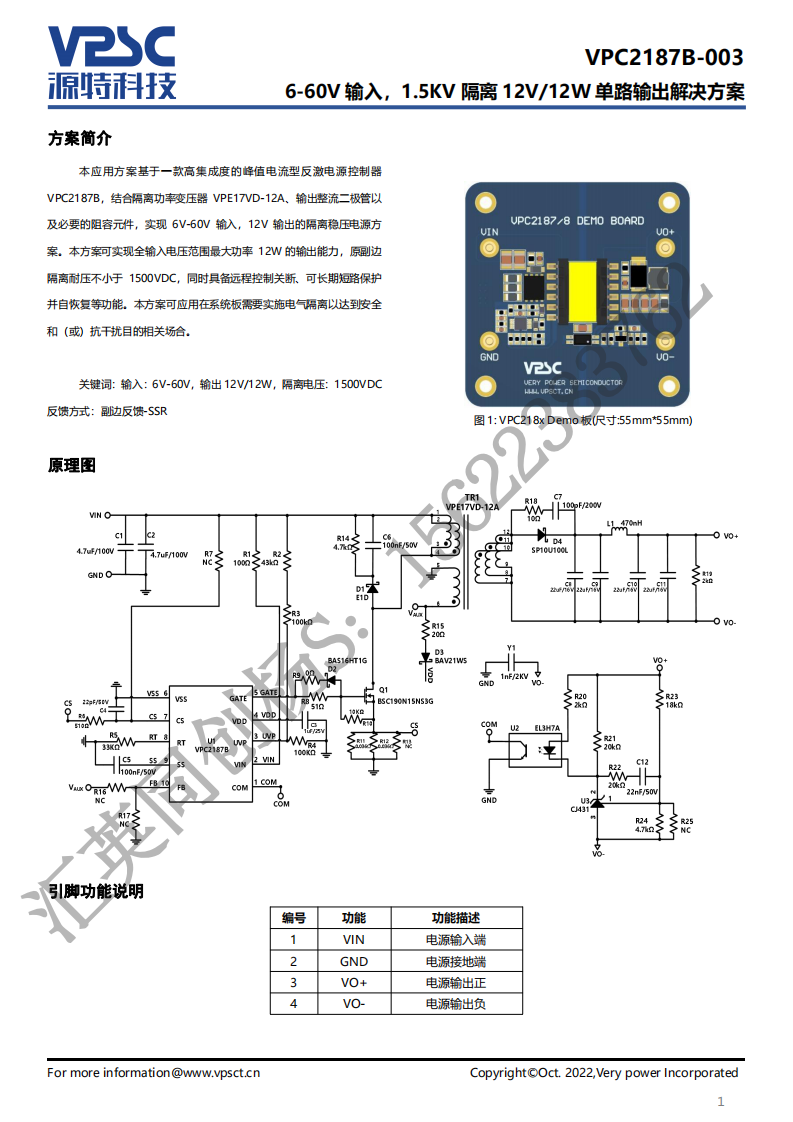

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPE17VD-12A、输出整流二极管以及必要的阻容元件，实现6V-60V输入，12V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率12W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。

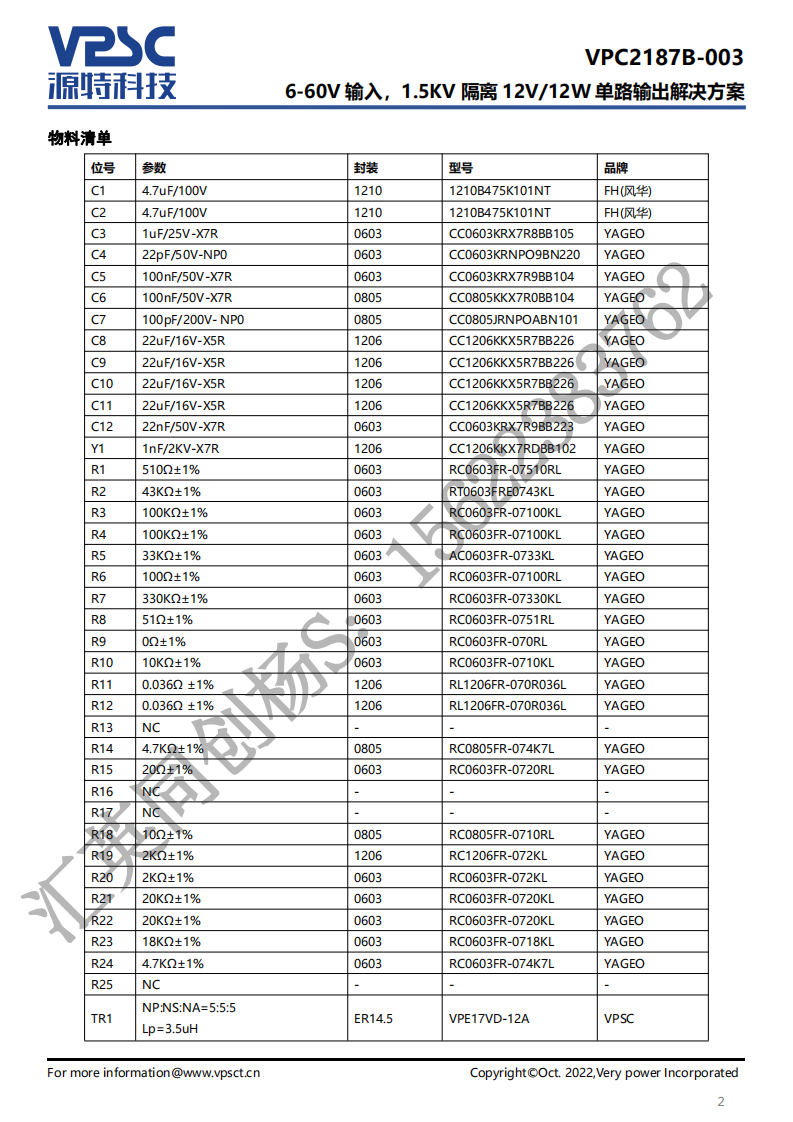

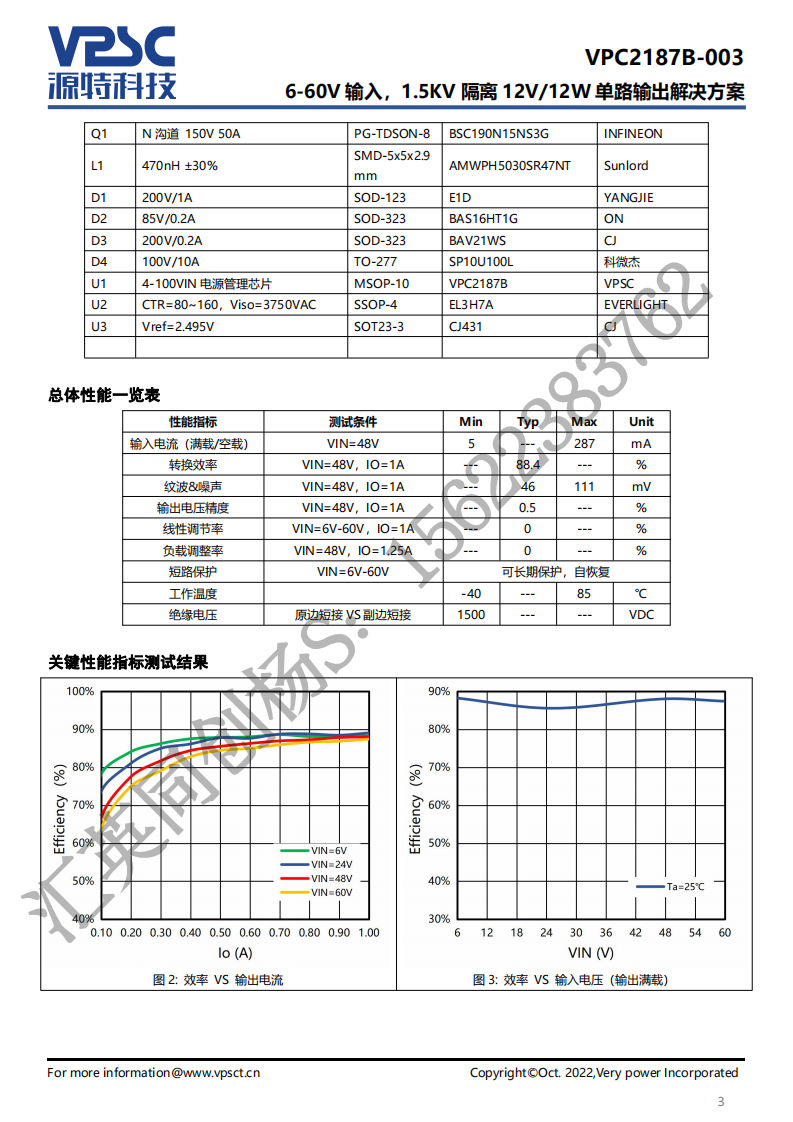

推荐器件

更多器件

器件型号	数量	器件厂商	器件描述	数据手册	ECAD模型	风险等级	参考价格	更多信息
TS5A23159DGSR	1	Texas Instruments	1-Ω on-state resistance, 5-V, 2:1 (SPDT), 2-channel analog switch with powered-off protection 10-VSSOP -40 to 85		ECAD模型下载ECAD模型		$0.91	查看
A6S-4104-H	1	OMRON Corporation	Slide Dip Switch, 4 Switches, 4PST, Latched, 0.025A, 24VDC, Solder Terminal, Surface Mount-straight, ROHS COMPLIANT		ECAD模型下载ECAD模型		$1.33	查看
ATDR15	1	Mersen Electrical Power	Electric Fuse, Time Delay Blow, 15A, 600VAC, 300VDC, 200000A (IR), Inline/holder,				$26.97	查看

原创声明：本文为深圳市汇英同创电子科技有限公司原创内容，未经书面授权，不得以任何方式加以使用。转载合作
