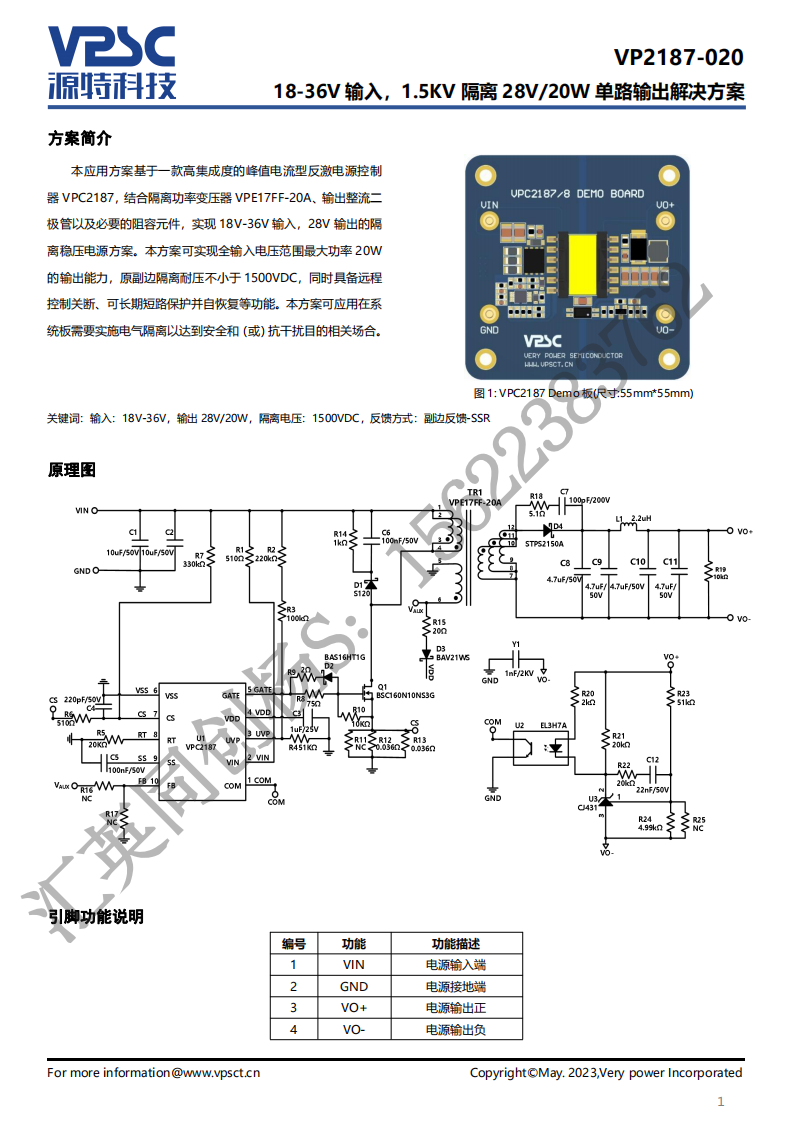

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE17FF-20A、输出整流二极管以及必要的阻容元件，实现18V-36V输入，28V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率20W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。

推荐器件

更多器件

器件型号	数量	器件厂商	器件描述	数据手册	ECAD模型	风险等级	参考价格	更多信息
LM7805CT	1	Silicon Group Inc	Regulator, 1 Output, BIPolar,				$1.74	查看
TQ2SA-4.5V-Z	1	Panasonic Electronic Components	Power/Signal Relay, DPDT, Momentary, 0.031A (Coil), 4.5VDC (Coil), 140mW (Coil), 2A (Contact), 220VDC (Contact), DC Input, AC/DC Output, Surface Mount-Straight, ROHS COMPLIANT				$8.41	查看
FAN3852UC16X	1	onsemi	Microphone Pre-Amplifier with Digital Output, 3000-REEL		ECAD模型下载ECAD模型		$0.78	查看
