VP2103-042 9-36V输入，3000VAC隔离24V/24V/3.2W双路输出解决方案

06/20 14:19

698

5.14 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

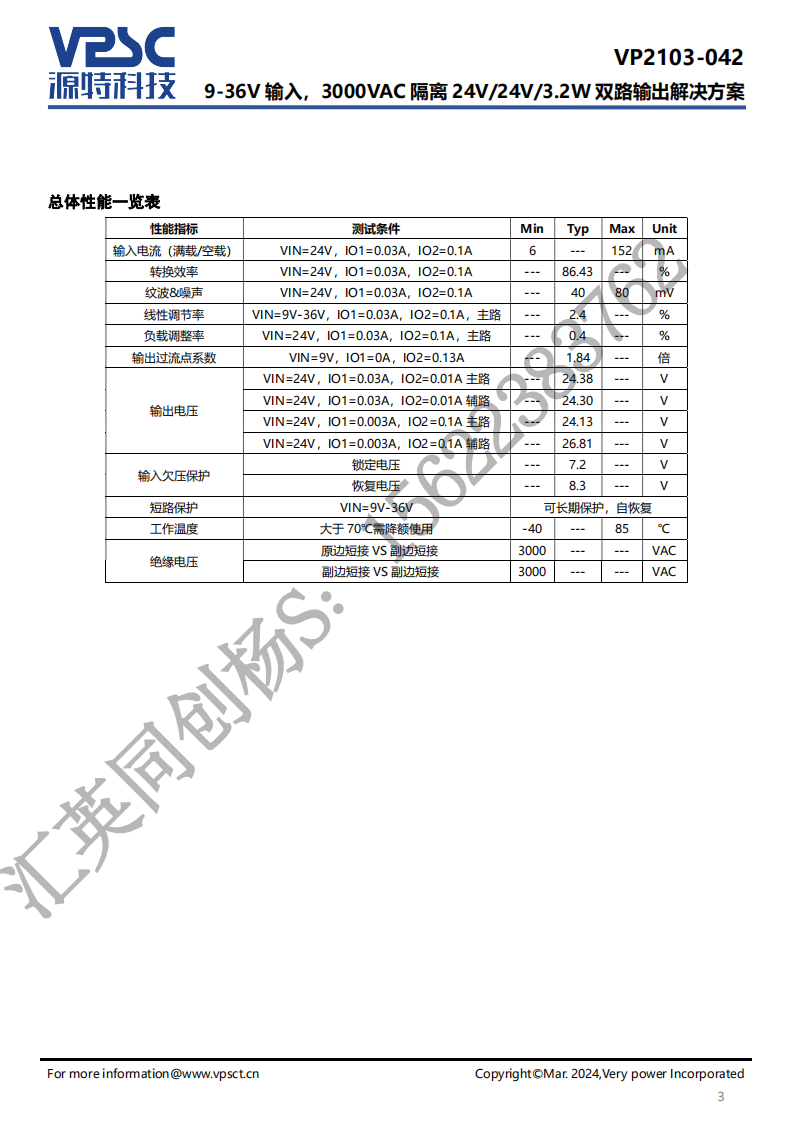

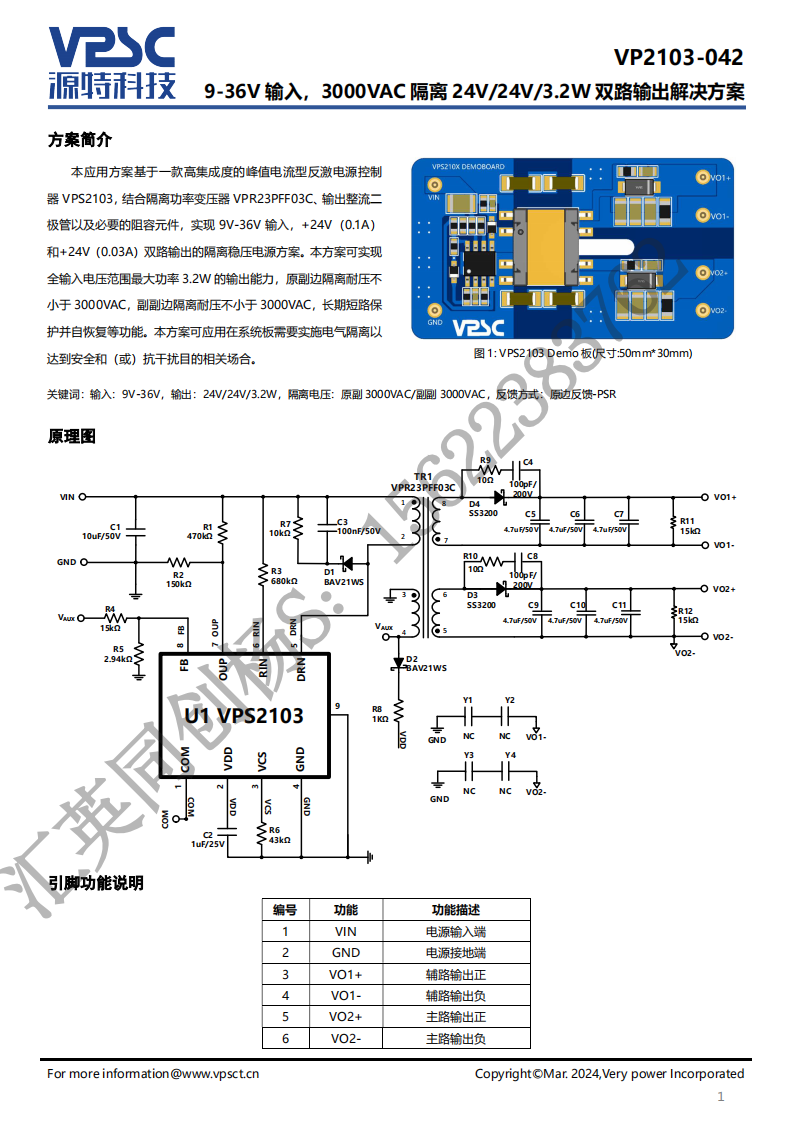

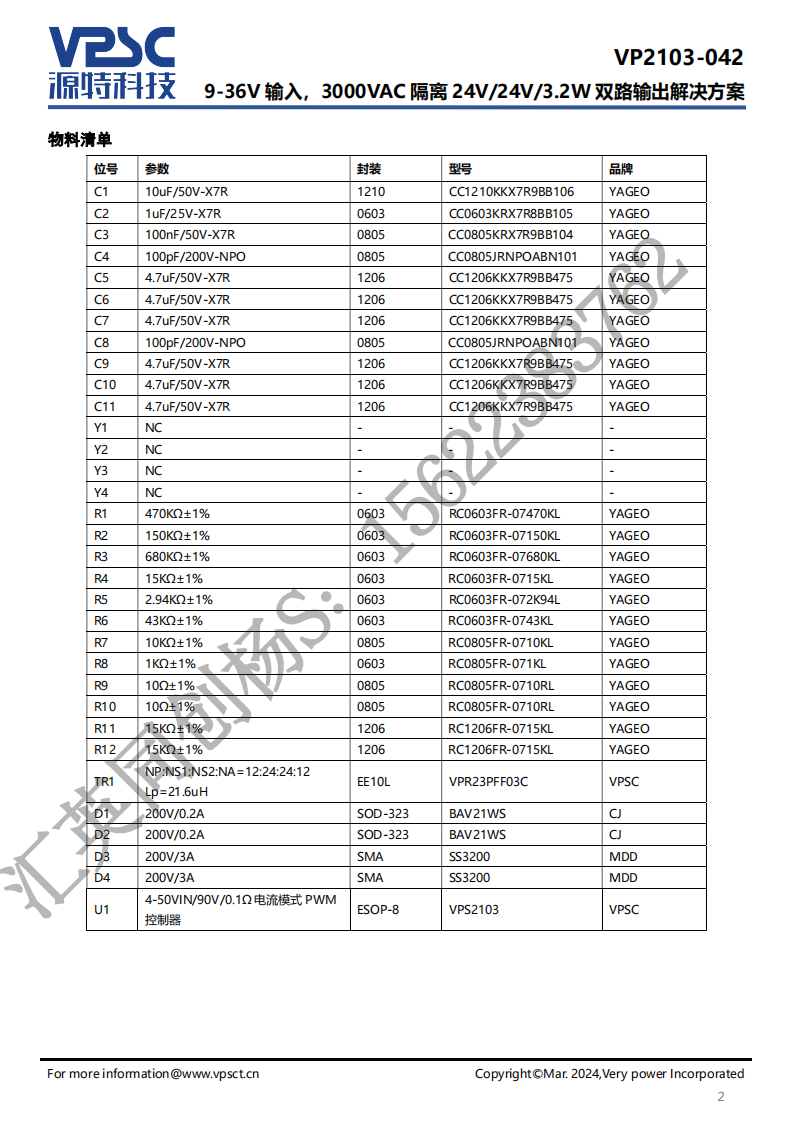

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPR23PFF03C、输出整流二极管以及必要的阻容元件，实现9V-36V输入，+24V（0.1A）和+24V（0.03A）双路输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率3.2W的输出能力，原副边隔离耐压不小于3000VAC，副副边隔离耐压不小于3000VAC，长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。

推荐器件

更多器件

器件型号	数量	器件厂商	器件描述	数据手册	ECAD模型	风险等级	参考价格	更多信息
IS31AP4991-GRLS2-TR	1	Integrated Silicon Solution Inc	Audio Amplifier, 1.46W, 2 Channel(s), 1 Func, PDSO8, SOP-8				$0.68	查看
MC78M05CDTG	1	onsemi	Linear Voltage Regulator, 500 mA, 5 to 24 V, High PSRR, Positive Vout: 5.0 V; TJ = 0� to +125�C, DPAK (SINGLE GAUGE) TO-252, 75-TUBE		ECAD模型下载ECAD模型		$0.44	查看
TC1-1-13MA+	1	Mini-Circuits	RF Transformer, 4.5MHz Min, 3000MHz Max, 1:1, ROHS COMPLIANT		ECAD模型下载ECAD模型		暂无数据	查看

原创声明：本文为深圳市汇英同创电子科技有限公司原创内容，未经书面授权，不得以任何方式加以使用。转载合作
