VPS2109 电流模式 PWM 控制器 4-50VIN/90V/0.4Ω功率管

2023/04/23

1856

3.58 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

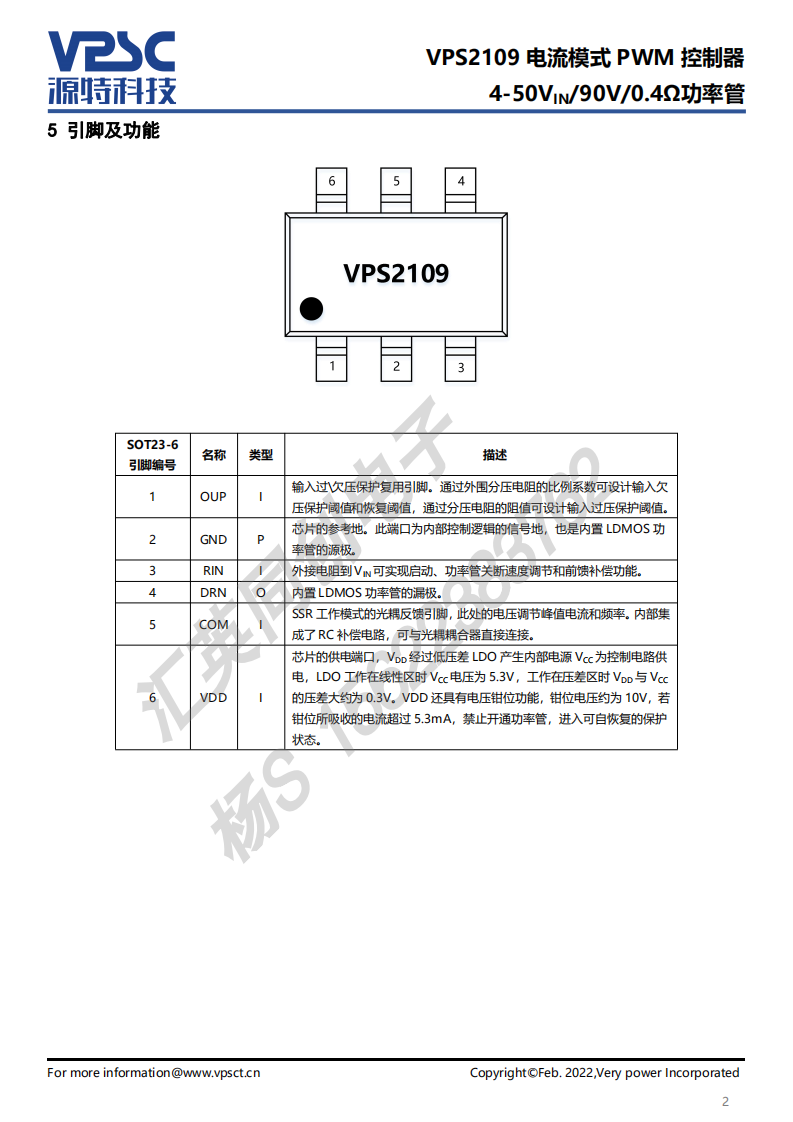

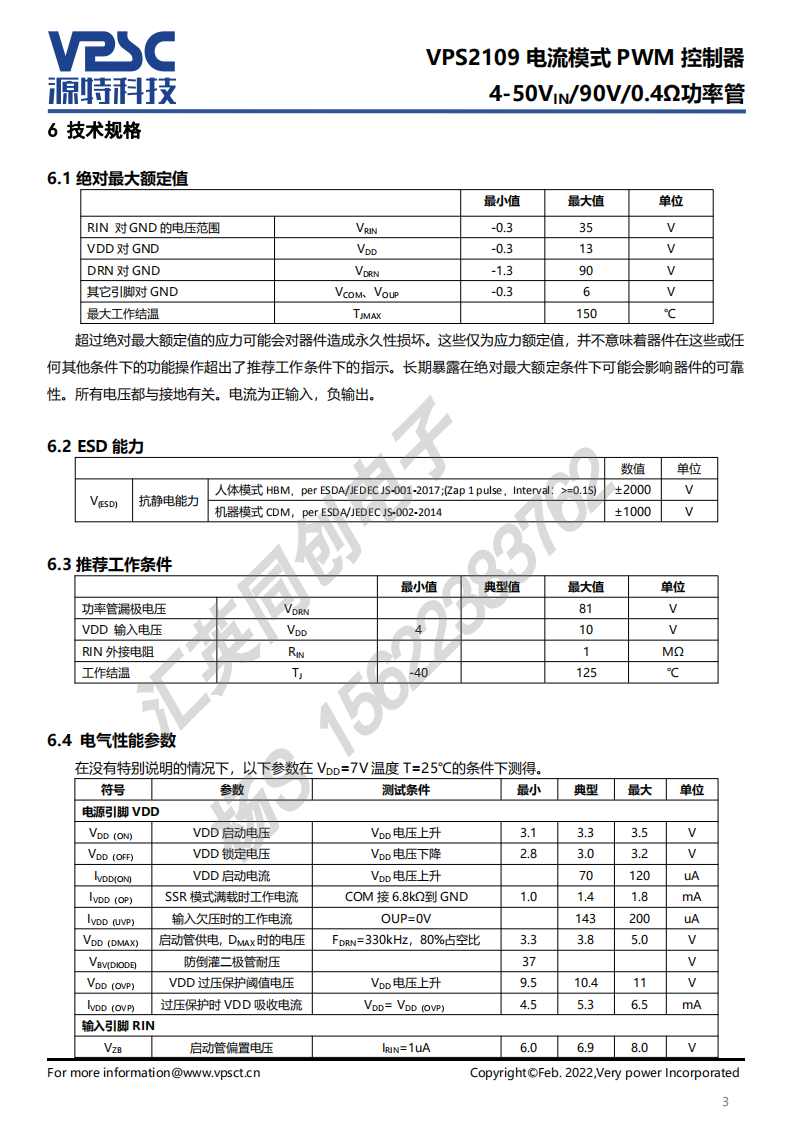

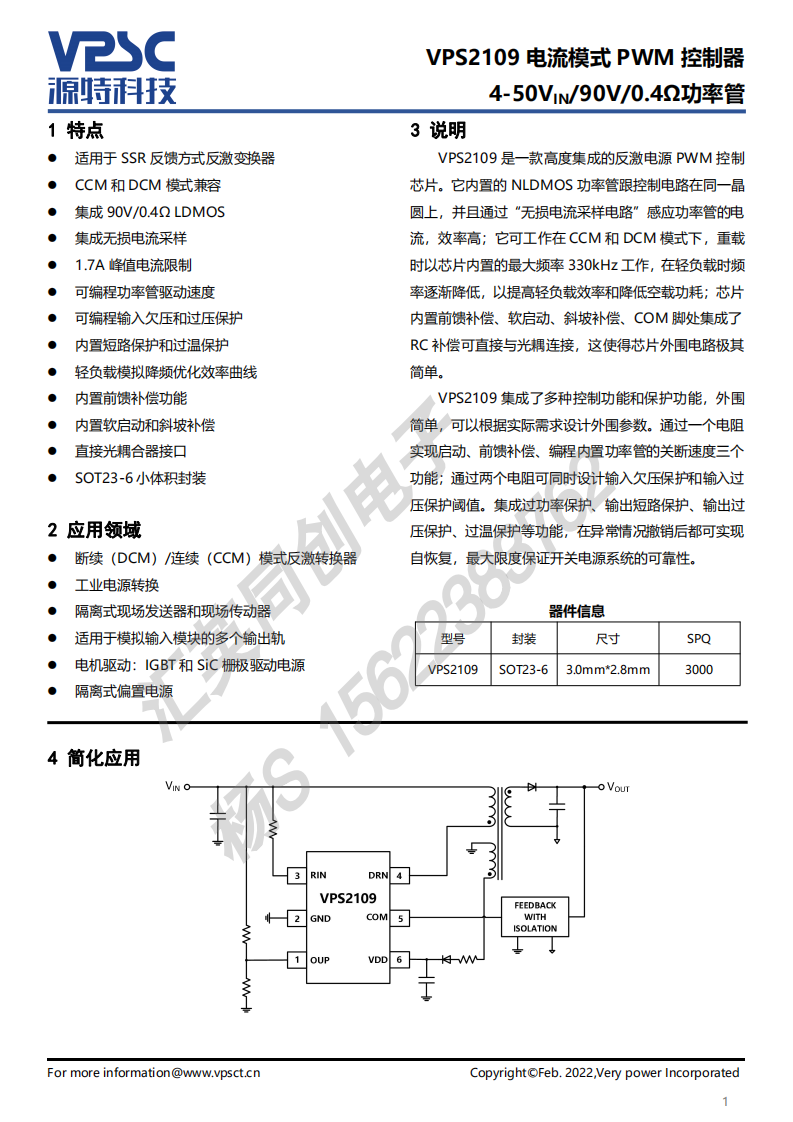

VPS2109 是一款高度集成的反激电源 PWM 控制芯片。它内置的 NLDMOS 功率管跟控制电路在同一晶圆上，并且通过“无损电流采样电路”感应功率管的电流，效率高；它可工作在 CCM 和 DCM 模式下，重载时以芯片内置的最大频率 330kHz 工作，在轻负载时频率逐渐降低，以提高轻负载效率和降低空载功耗；芯片内置前馈补偿、软启动、斜坡补偿、COM 脚处集成了RC 补偿可直接与光耦连接，这使得芯片外围电路极其简单。
