VPS2103 电流模式 PWM 控制器 4-50VIN/90V/0.1Ω功率管

2023/04/22

1510

4.20 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

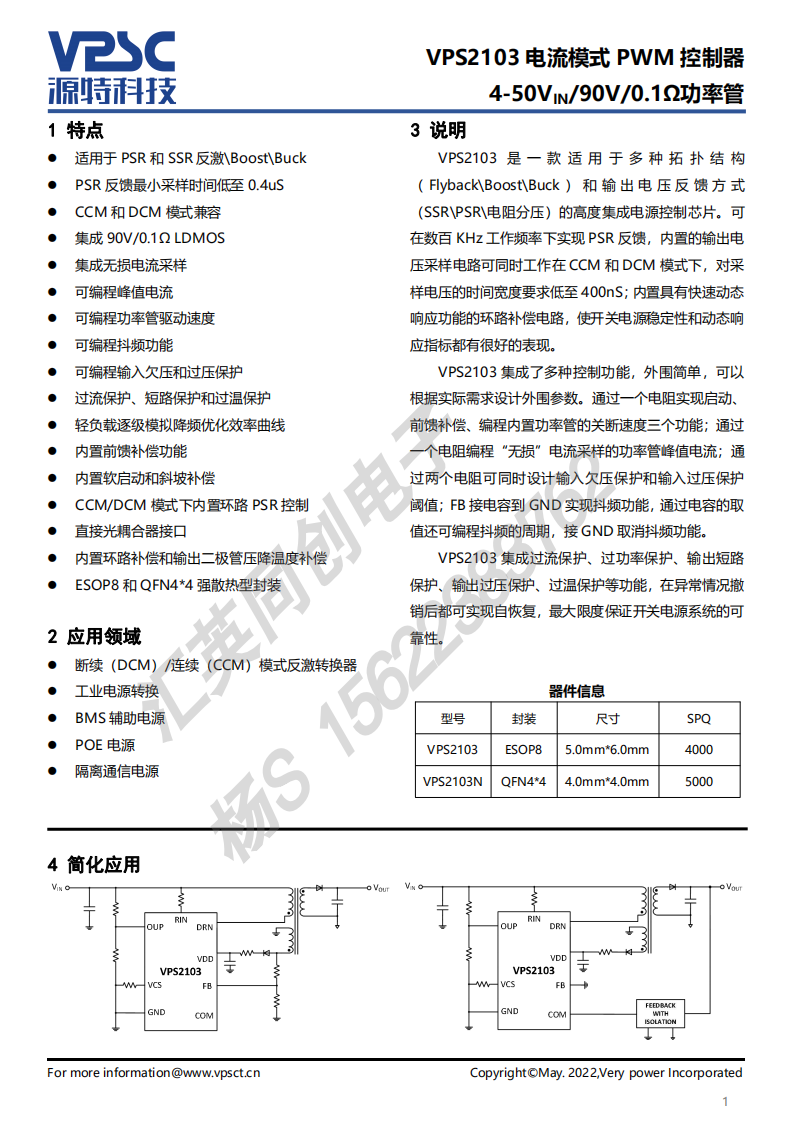

VPS2103 是一款适用于多种拓扑结构（ FlybackBoostBuck ）和输出电压反馈方式（SSRPSR电阻分压）的高度集成电源控制芯片。可在数百 KHz 工作频率下实现 PSR 反馈，内置的输出电压采样电路可同时工作在 CCM 和 DCM 模式下，对采样电压的时间宽度要求低至 400nS；内置具有快速动态响应功能的环路补偿电路，使开关电源稳定性和动态响应指标都有很好的表现。

原创声明：本文为深圳市汇英同创电子科技有限公司原创内容，未经书面授权，不得以任何方式加以使用。转载合作
