5V±10%输入 1.5KV隔离5V-1W单路输出解决方案

2023/04/27

1464

1.25 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

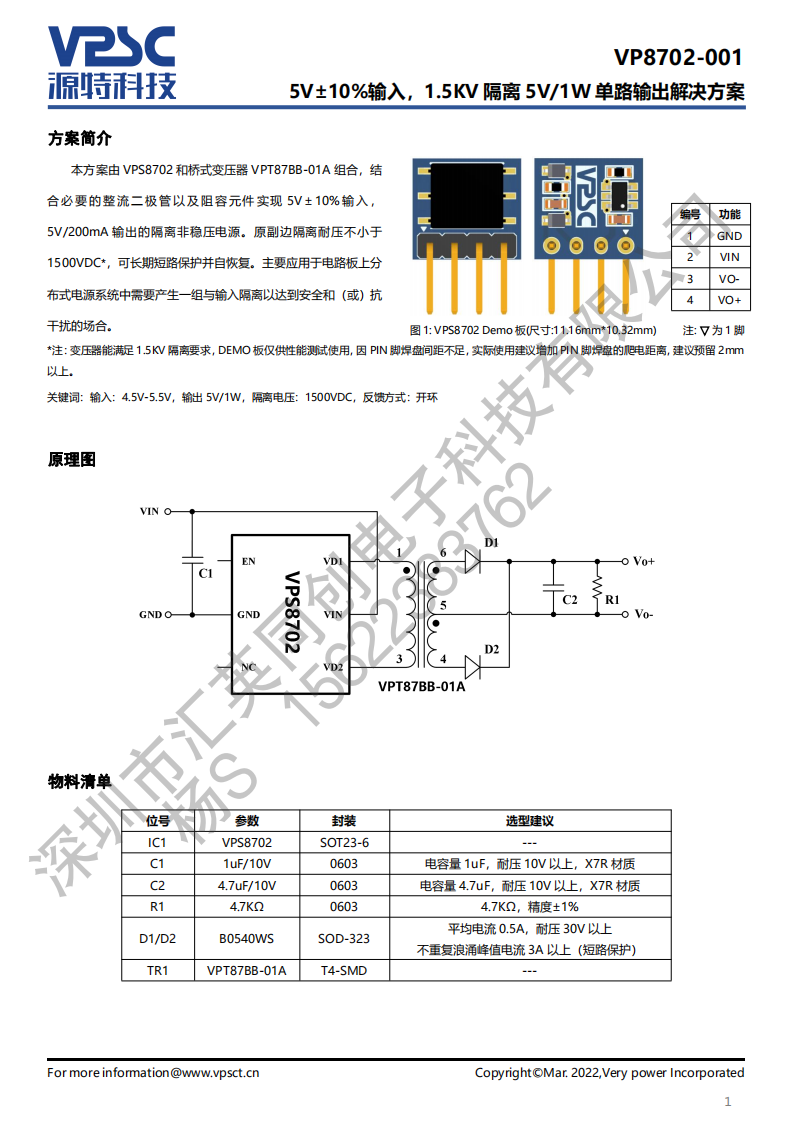

本方案由 VPS8702和配套变压器 VPT87BB-01A组合，结合必要的整流二极管以及阻容元件实现5V±10%输入,5V/200mA 输出的隔离非稳压电源。原副边隔离耐压不小于1500VDC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。

原创声明：本文为深圳市汇英同创电子科技有限公司原创内容，未经书面授权，不得以任何方式加以使用。转载合作
