18-36V 输入，1.5KV 隔离 5V/10W 单路输出解决方案

2023/02/15

816

3.06 MB

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

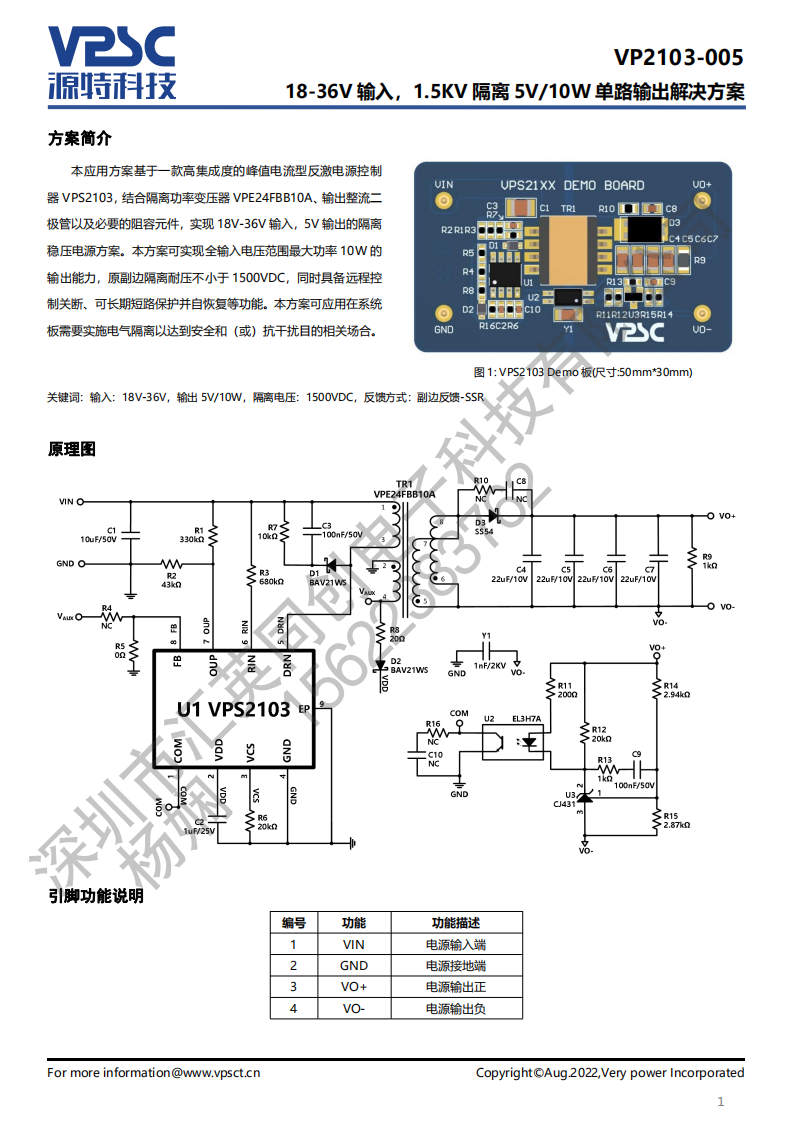

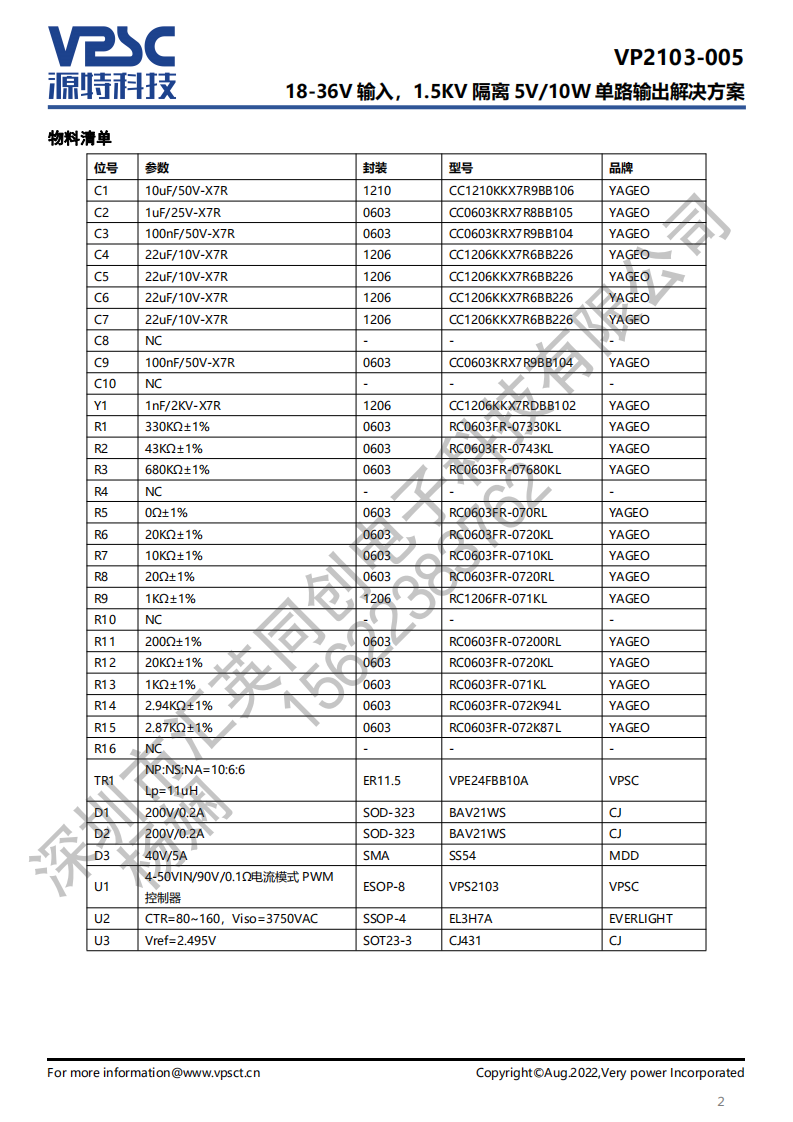

本应用方案基于一款高集成度的峰值电流型反激电源控制器 VPS2103，结合隔离功率变压器 VPE24FBB10A、输出整流二极管以及必要的阻容元件，实现 18V-36V 输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率 10W 的输出能力，原副边隔离耐压不小于 1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和(或)抗干扰目的相关场合。
