XSP16多协议取电芯片可通过串口发送电压电流信息供外部单片机读取，支持最大取电电压28V

XSP16 支持 UART 串口发送电压/电流消息， 供外部 MCU 读取， 以便适应不同的负载。 集成 USBPower Delivery PD3.1 快充协议、 PD2.0/3.0 协议、 QC2.0/3.0 协议、 华为 FCP 协议和三星 AFC 协议的 Type-C 多功能受电端 sink 快充取电芯片。 支持从充电器/车充/充电宝等电源上取电给产品供电。XSP16 可以与充电管理芯片组合， 支持大电流、 大功率（28V5A 140W） 快速充电。

特点

• UART 串口发送电压/电流消息
• 支持多种快充协议， 支持热切换电压档位
• 可通过 I/O 动态或固定调整请求电压
• 支持电压向下兼容模式， 和多协议切换
• 自动检测 CC 引脚， 支持 Type-C 正反插

动态切换电压档位

• 支持 PD3.0 协议： Max
• 支持 PD3.1： 5V、 9V、 12V、 15V、 20V、 28V
• 支持 PD 协议:5V、 9V、 12V、 15V、 20V
• 支持 QC 协议:5V、 9V、 12V、 20V
• 支持三星 AFC 协议:5V、 9V
• 支持华为协议:5V、 9V、 12V

UART 串口发送功率信息设置

将外部MCU芯片的RX和XSP16的TX接口连接，刚上电时，外部MCU的串口设置高阻态，不给XSP16串口电压，否则影响PD协议取电，等待2秒后XSP16成成取电即可读取，外部MCU读取功率成功后，可根据充电器的功率调整负载的大小。

发送的数据结构

串口 UART 设置

UART 串口波特率 9600， 发送的是 8 位十六进制数据。
计算方法： 电压数据直接把十六进制转换成十进制即可， 电流数据转换十进制后还需要除以 10。
数据会连续发送， 数据结构： 数据包头+电压+电流+CRC。
当动态切换电压档位之后， 发送的是切换电压后的数据。

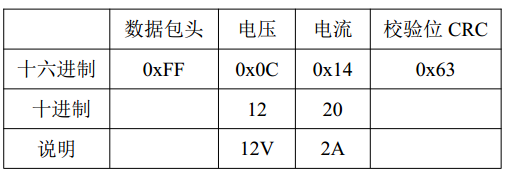

如上图： 0xFF 为数据包头， 0x0C 为电压 12V， 0x14 为电流 2A， 0x63 为 CRC 校验位。
当连接的是 USB-A 充电器， XSP16 发送的数据， 例如： FF 09 00 xx， 就是 9V， 电流是 00， 可以认为它是 18W（即 9V/2A） 。
校验位 CRC 计算函数
