【物联网毕设】智能婴儿床（图传+STM32+APP+MQTT）

前言

该智能婴儿监护系统由硬件端和APP端组成，硬件端以STM32F103C8T6为主控制器，通过ESP8266-01s实现WiFi联网。系统配备0.96寸OLED显示屏实时显示状态，加速度传感器监测婴儿车摇晃，声音传感器检测啼哭，ESP32-CAM提供局域网图传监控，红外模块检测设备遮挡。APP端采用MQTT协议通信，可实时显示监测数据，设置声音阈值并接收异常提醒（摇晃/遮挡/啼哭）。V2.0新增功能包括：异常声音提醒、睡眠时间记录（显示总时长）、异常事件统计（声音+摇晃），当异常次数或睡眠时长超过用户设定值时，会弹出"注意睡眠质量"或"睡眠时长不足"的提示，为育儿提供智能化辅助。（注：V2.0功能未在演示视频中展示）

关注微信公众号--星之援工作室 发送关键字（项目清单）

可获取项目清单资料

➡️➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一 连线图

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔几秒会向APP传输一次数据。

2 PCB效果

3 实物效果

4 APP效果

5 功能概括

（1）硬件端

1. ESP8266-01s：使用wifi模块进行联网使用；
2. 0.96寸OLED：用于显示的设备的状态，实现实时监测；
3. STM32F103C8T6：用于所有程序的中控和模块数据通信；
4. 加速度传感器：用于检测是否发送摇晃
5. 声音传感器：用于检测是否在啼哭
6. ESP32-CAM：用于图传监控画面（局域网内）
7. 红外检测模块：检测设备是否被遮挡

（2）APP端

1. 使用MQTT协议与设备进行信息交互；
2. 可采集到底层设备数据并且展示到界面UI；
3. 可以设置声音阈值，超过阈值，界面会出现提示信息；
4. 若婴儿床出现摇晃，app会触发弹窗提示
5. 使用局域网图传，可用在手机中直接查看婴儿床状态
6. 若设备被遮挡，则会发送弹窗报警

添加功能 V2.0(并未在视频中演示)

1. 异常情况app会有声音提示
2. 在APP端加一个开始和结束的按钮，记录婴儿的睡眠时间，按结束的时候跳出弹窗，显示婴儿睡了多久
3. 统计婴儿睡眠后触发的异常情况次数（只统计声音和晃动）
4. 如果异常次数多于“ ”（自己设置）次，弹窗提示“请注意婴儿睡眠质量”
5. 如果睡眠时间少于“ ”（自己可以设置），弹窗提示“婴儿睡眠时长“ ”，少于标准时间”

（3）ESP32端

1. APP填写对应的IP地址，即可查看图像

如果手机热点查看不到IP地址，可以直接使用电脑打开对应的热点信息，电脑可以直接查看到IP地址（电脑需要与APP在同一网络的环境下哦）

（4）云平台使用（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（5）演示视频

通过网盘分享的文件：150.1.智能婴儿床-图传.mp4

链接:

https://pan.baidu.com/s/1saUeEmg4OpG-YZnn1e1Xsw?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。
（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

2 下载程序

1. 先根据原理图进行连线，连接好以后在做后面的操作
2. 打开手机热点 热点名字：NET密码：12345678

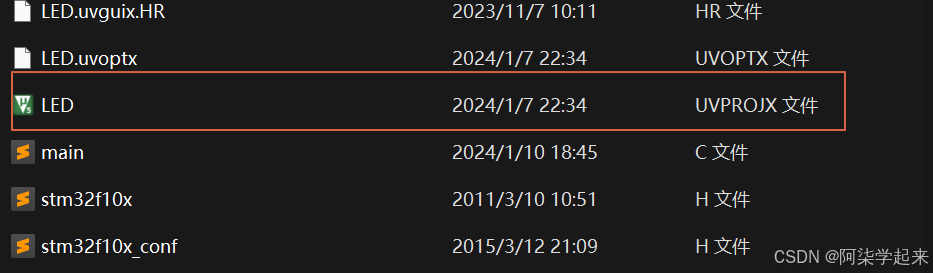

3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1. 下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器
官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
（2）使用说明
打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取
（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

APP参数修改
