基于51单片机的智能交通灯设计(一)_电路方案

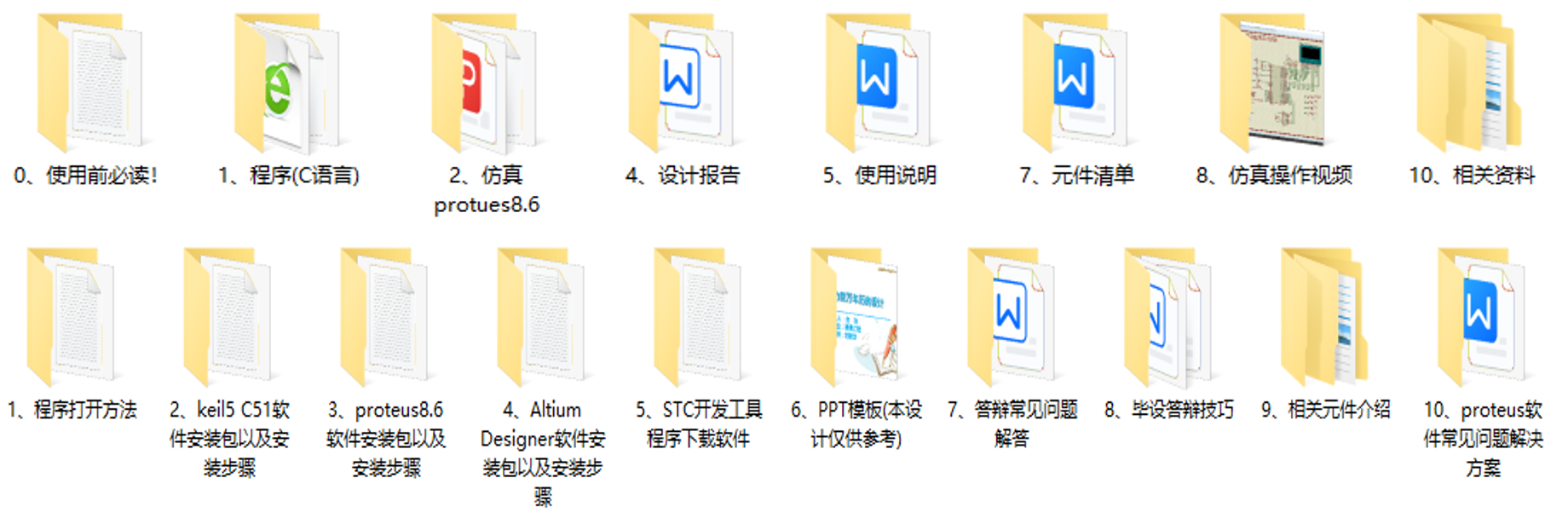

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频

仿真版本：Proteus8.6及以上版本

程序编译：Keil5 C51

编程语言：C语言

设计编号：【M01】

1. 简介

本文提出了一种基于51单片机的智能交通灯设计。该设计在硬件方面主要采用AT89C51单片机作为主控核心，结合独立按键、数码管、LED灯，实现不同的红绿灯切换时间，并且具有倒计时的功能。

2. 主要功能

a.当主干道通行亮绿灯时,支干道亮红灯,而支干道亮绿灯时,主干道亮红灯。

b.主支干道交替通行,主干道每次放行30s、支干道25s，设计30s和25s计时显示电路。

c.在过程中间,要亮3s的黄灯作为过渡,设置3s计时显示电路。

d.有紧急车辆要求通过时，系统要能禁止东西或南北两条路上所有的车辆通行。

3. 源程序(Keil5)

本设计采用keil5 C51软件(内附安装包)实现程序设计。如需用keil4打开程序，可自行通过.c和.h文件新建工程即可。

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器
typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;
 //数码管控制端口
sbit LSA=P2^2;
sbit LSB=P2^1;
sbit LSC=P2^3;
sbit LSD=P2^4;
sbit k2=P3^2;//按键控制
sbit k3=P3^3;
sbit led1=P1^0;//南北 绿
sbit led2=P1^1;//南北 黄
sbit led3=P1^2; //南北 红
sbit led4=P1^3;//东西  绿
sbit led5=P1^4;//东西 黄
sbit led6=P1^5; //东西 红
u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
					0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值
u8 sum2,sum1=0;
u16 js;//计数变量
u8 aa,bb;     //中间变量
u8 table=0;   //切换标志位
u8 nbshi,dxshi,moshi; //时间中间标记
u8 nbshi1,dxshi1,moshi1; //时间中间标记1
u8 huangshi=3;//黄灯时间
u8 nbzlshi=25;    //南北各灯时间 直行    绿灯
u8 nbzhshi=30;  //南北各灯时间 直行   红灯
u8 dxzlshi=25;   //东西各灯时间	直行  绿灯
u8 dxzhshi=30;  //东西各灯时间	直行  红灯
u8 dxhshi,nbhshi;  //南北 东西红灯时间	中间变量
u8 INT1_1,INT1_0;	//中断标志
/*******************************************************************************
* 函 数 名         : delay
* 函数功能		   : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
	while(i--);
}
/*******************************************************************************
* 函 数 名         : Timer0Init
* 函数功能		   : 定时器0初始化
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void Timer0Init()
{
	TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。

	TH0=0XFC;	//给定时器赋初值，定时1ms
	TL0=0X18;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
}
void hlhdeng(u8 deng)
{
  switch(deng)
			{
				case 0x00:         //东西直行 绿灯
					if(sum1==0)
          led1=1; // 绿     // 南北 灯
					led2=1; //黄
					led3=0; //红
	        if(sum1==0)
          led4=0; // 绿       //东西 灯
					led5=1; // 黄
					led6=1; //红

				break;
				case 0x01:            //东西直行 黄灯
						if(sum1==0)
					 led1=1; // 绿     // 南北 灯
					led2=1; //黄
					led3=0; //红
	        if(sum1==0)
          led4=1; // 绿       //东西 灯
					led5=0; // 黄
					led6=1; //红
				break;
				case 0x02:            // 南北 直行 绿
					if(sum1==0)
					led1=0; // 绿     // 南北 灯
					led2=1; //黄
					led3=1; //红
	        if(sum1==0)
          led4=1; // 绿       //东西 灯
					led5=1; // 黄
					led6=0; //红
				break;
					case 0x03:            // 南北 直行 黄
						if(sum1==0)
					led1=1; // 绿     // 南北 灯
					led2=0; //黄
					led3=1; //红
	         if(sum1==0)
          led4=1; // 绿       //东西 灯
					led5=1; // 黄
					led6=0; //红
				break;

			}
}

4. 仿真proteus8.6

本设计采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

初始界面：
