基于51单片机的秒表计时器设计(三)!!!_电路方案

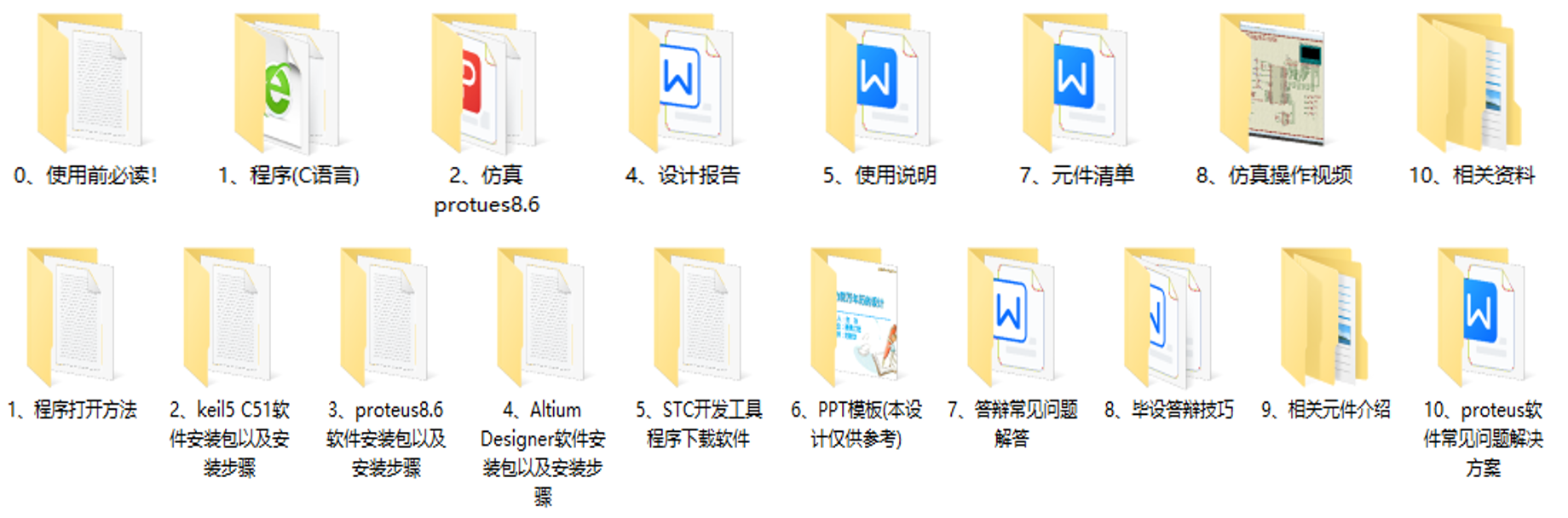

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频

仿真版本：Proteus8.6及以上版本

程序编译：Keil5 C51

编程语言：C语言

设计编号：【K03】

1. 简介

本文提出了一种基于51单片机的秒表计时器。该设计在硬件方面主要采用AT89C51单片机作为主控核心，8位数码管液晶显示屏显示计时信息，同时还具有启停、复位等功能。

2. 主要功能

a.通过8位数码管显示计时器信息，计时范围：0到60分60秒。

b.通过独立按键设置启停、复位。

3. 源程序(Keil5)

本设计采用keil5 C51软件(内附安装包)实现程序设计。如需用keil4打开程序，可自行通过.c和.h文件新建工程即可。

#include<reg52.h>
typedef unsigned char u8;
typedef unsigned int  u16;
#define duan P0
#define wei P2
/*******端口定义*******/
sbit deng=P1^0;
sbit seg_sel=P1^4;
sbit bit_sel=P1^5;
sbit start=P3^0;
sbit reset=P3^1;
/*******变量定义*******/
u16 tem_ms;
u8 temp_buf[5][3];
u8 arr_pt;
u8 run_flag;//为1开始计数
u8 n_ten_ms,n_sec,n_min;
u8 code seg_table[]={0xc0,0xf9,0xa4,0xB0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xbf};	//段选
u8 code bit_table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80	 //位选	 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0xbf}
                    };
void delay(u16 num)
{
   u16 x,y;
   for(x=num;x>0;x--)
     for(y=110;y>0;y--);
}
void display_led(u8 which_bit,u8 which_number)
{
	bit_sel=1;
	wei=bit_table[which_bit];
	bit_sel=0;
	seg_sel=1;
	duan=seg_table[which_number];
	seg_sel=0;
}
	void display(u8 which_bit,u8 which_number)
{
	u8 x,y;
	x=which_number/10;//分离十位
    y=which_number%10;//分离个位
	display_led(5,16);
    delay(2);
    display_led(2,16);
    delay(2);
	if(which_bit==1)
	{
		display_led(6,y);
        delay(2);
		display_led(7,x);
        delay(2);

	}
   if(which_bit==2)
	{
		display_led(4,y);
        delay(2);
		display_led(3,x);
        delay(2);

	}
   if(which_bit==3)
	{
		display_led(1,y);
        delay(2);
		display_led(0,x);
        delay(2);

	}
}
void reflash(void)
{
    display(1,n_ten_ms);
	display(2,n_sec);
	display(3,n_min);
}

4. 仿真proteus8.6

本设计采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

计时界面：
