基于51单片机的篮球比赛计时器(一)_电路方案

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频

仿真版本：Proteus8.6及以上版本

程序编译：Keil5 C51

编程语言：C语言

设计编号：【D01】

1. 简介

本文介绍一种用AT89C51作为核心部件进行逻辑控制及信号产生的单片机技术和C语言编程设计的篮球比赛计时器。此篮球计时计分器在硬件方面主要采用AT89C51单片机作为主控核心，由独立按键、共阳数码管显示屏显示。具有灵活方便、适用范围广的特点，基本能够满足实践需求。

2. 主要功能

a.支持按键设置开始、暂停、清除、A加分、B加分。

b.支持数码管显示A队、B队分数、比赛时间。

c.支持LED灯显示比赛运行状态。

d.支持比赛结束后蜂鸣器告警。

3. 源程序(Keil5)

本设计采用keil5 C51软件(内附安装包)实现程序设计。如需用keil4打开程序，可自行通过.c和.h文件新建工程即可。

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit LED_RED 	=	P1^0;		  //定义LED指示灯接口
sbit LED_YELLOW =	P1^1;		  //定义LED指示灯接口
sbit LED_GREEN	=	P1^2;		  //定义LED指示灯接口
sbit K1=P1^3; //定义按键接口
sbit K2=P1^4;
sbit K3=P1^5;
sbit K4=P1^6;
sbit K5=P1^7;
sbit BUZZ=P3^2;
uchar Display_data[6]= {0,0,0,0,0,0}; //存储要显示的数值
uchar time_count=0,time_1s=0;
uchar status=0;	//比赛的状态
uchar A_val=0,B_val=0;	//AB得分
uchar Run_time=0;//比赛时间
uchar game_over_falg=0;//  比赛结束标志位
uint game_over_delay=0;  //比赛结束后的延时

//************************************
//定时器初始化
//************************************
void Time0_init()
{
    TMOD |= 0x01;			 //使用模式1,16位定时器
    TH0   = (65536-10000)/256;	//定时器装入初始值10ms
    TL0   = (65536-10000)%256;
    EA    = 1;  //总中断
    ET0   = 1;//定时器0初始化
    TR0   = 1;
}
void delay_ms(uint i)//1ms延时
{
    uchar x,j;
    for(j=0; j<i; j++)
        for(x=0; x<=148; x++);
}
//扫描按键
uchar KEY_Scan()
{
    static uchar key_up=1;//按键松开标志

    if(key_up&&(K1==0||K2==0||K3==0||K4==0||K5==0))
    {
        delay_ms(5);//去除抖动
        key_up=0;
        if(K1==0)return 1;
        else if(K2==0)return 2;
        else if(K3==0)return 3;
        else if(K4==0)return 4;
        else if(K5==0)return 5;
    } else if(K1==1&&K2==1&&K3==1&&K4==1&&K5==1)key_up=1;
    return 0;// 无按键按下
}
//数码管刷新函数
void Dis_num()
{
    uchar table[]= {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xf7,0XAF,0XFF};	//共阳数码管编码
    static uchar i;
    P0 = 0xff;
    P2=1<<i;
    P0 = table[Display_data[i]];
    i++;
    if(i>5)i=0;
}
//*************************************
//主函数
///***********************************
void main(void)
{
    uchar key_num;
//初始化指示灯
    LED_YELLOW = 1;
    LED_GREEN=1;
    LED_RED=1;
    BUZZ=1;
    Time0_init();
    while(1)
    {
        if(status==0)	 //比赛停止
        {
            LED_YELLOW = 1;
            LED_GREEN=1;
            LED_RED=0;
        }
        else if(status==1)	 //比赛暂停
        {
            LED_YELLOW = 0;
            LED_GREEN=1;
            LED_RED=1;
        }
        else if(status==2)	 //比赛开始
        {
            LED_YELLOW = 1;
            LED_GREEN=0;
            LED_RED=1;
        }
        key_num = KEY_Scan(); //获取按键值
        switch(key_num)
        {
        case 1: //开始
            if(status==0)
			{
				Run_time=12;
            	status=2;
            	game_over_falg=0;
            	BUZZ=1;//关闭蜂鸣器
			}
            break;
        case 2: //暂停
			if(status==2)
            	status=1;
			else if(status==1)
            	status=2;
            break;
        case 3: //清除
            status=0;
            A_val=0;
            B_val=0;
            Run_time=0;
            break;
        case 4:	//A加分
            if(status==2)
                A_val+=1;
            if(A_val>99)A_val=99;
            break;
        case 5:	//B加分
            if(status==2)
                B_val+=1;
            if(B_val>99)B_val=99;
            break;
        }
        Display_data[0]=A_val/10;
        Display_data[1]=A_val%10;
        Display_data[2]=B_val/10;
        Display_data[3]=B_val%10;
        Display_data[4]=Run_time/10;
        Display_data[5]=Run_time%10;
        Dis_num();//显示
    }

4. 仿真proteus8.6

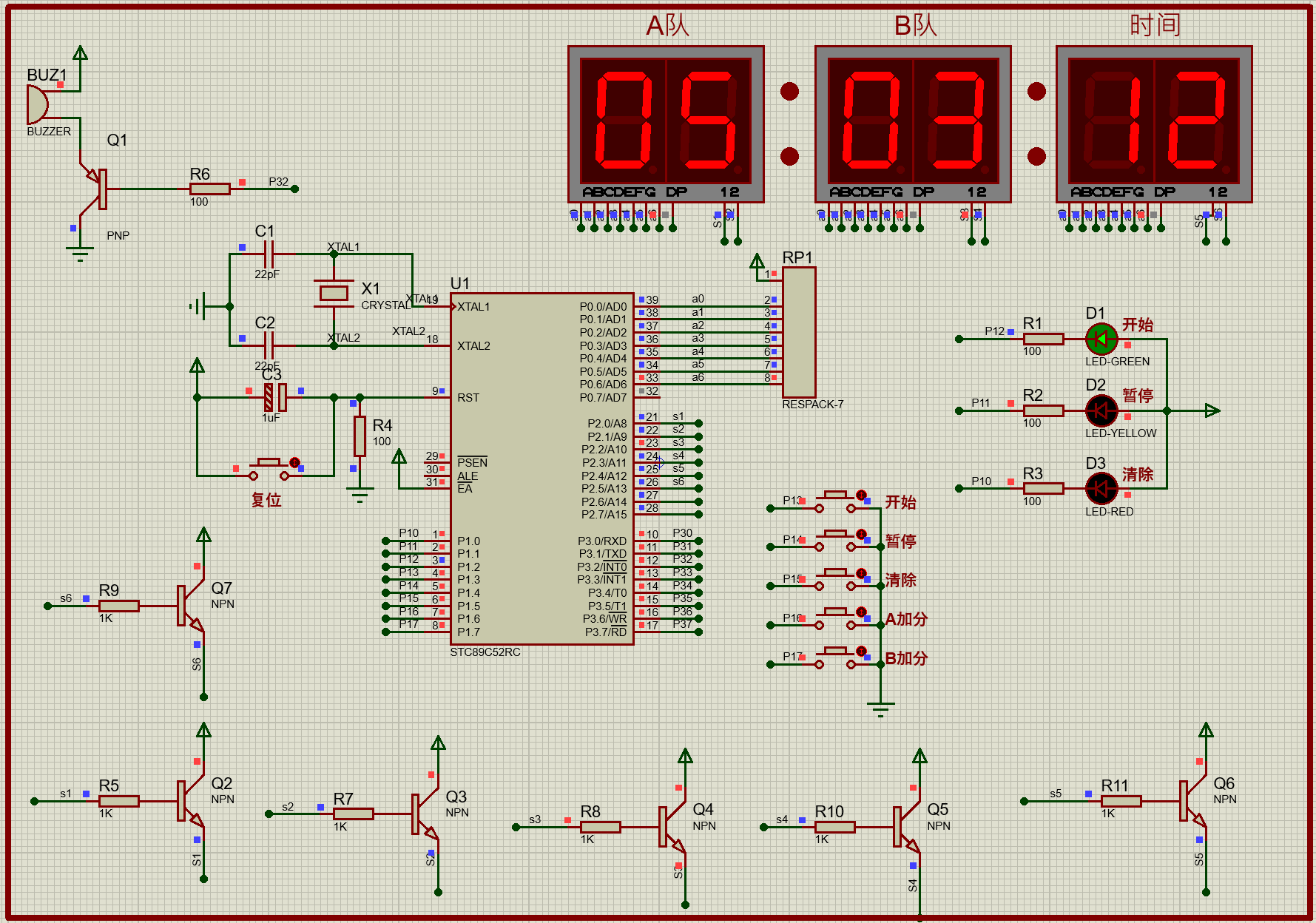

本设计采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

开始：
